Le transformateur monophasé est une solution essentielle pour la conversion et la distribution de l’énergie électrique dans les environnements professionnels comme domestiques.
Polyvalent et compact, il permet d’adapter les tensions entre réseaux 230V, 110V ou 400V, garantissant une alimentation fiable et sécurisée des équipements sensibles ou spécifiques.
Qu’il s’agisse d’alimenter des machines de production, des appareils électroniques, des systèmes informatiques ou encore des équipements importés nécessitant une tension différente, le transformateur monophasé répond aux besoins d’efficacité et de protection.
Découvrez sur notre site une gamme complète de transformateurs monophasés, conçus pour offrir robustesse, longévité et conformité aux normes en vigueur, afin d’assurer la performance et la continuité de vos installations électriques.
Qu’est-ce qu’un Transformateur Monophasé ?
Le transformateur monophasé est un appareil électrique qui permet de convertir une tension alternative d’un niveau à un autre (par exemple de 400 V à 230 V ou de 230 V à 110 V), tout en conservant la même fréquence. Il repose sur un principe simple : l’induction électromagnétique. Lorsque le courant alternatif circule dans l’enroulement primaire, il génère un flux magnétique dans le circuit ferromagnétique (la corre ou noyau), qui induit à son tour une tension dans l’enroulement secondaire.
Contrairement au transformateur triphasé, qui alimente des réseaux industriels ou des infrastructures de forte puissance, le transformateur monophasé est principalement utilisé pour des applications nécessitant une puissance plus faible, une alimentation locale ou la protection d’équipements spécifiques.

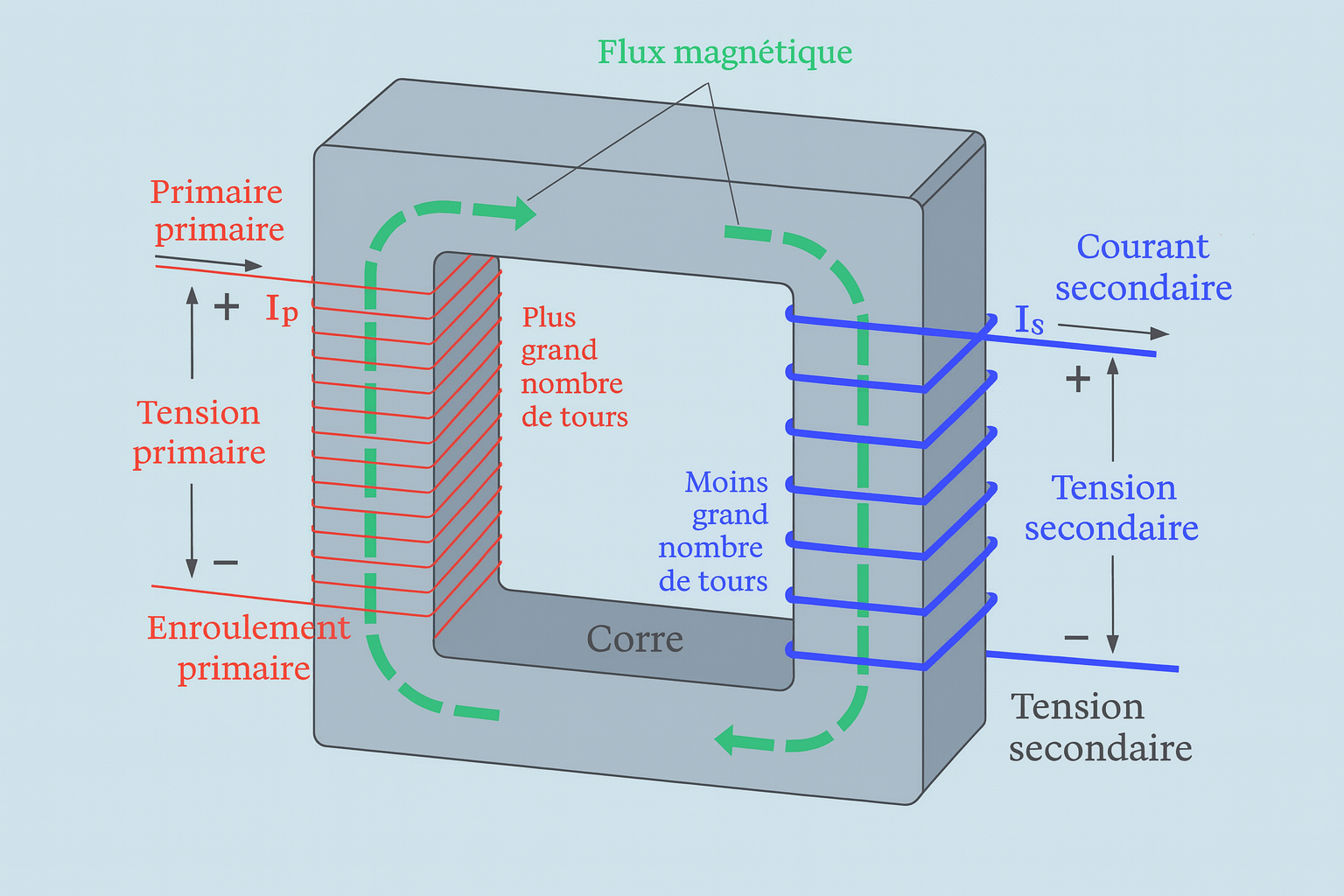

Fonctionnement général
- Primaire : reçoit la tension d’entrée (ex. 230 V).
- Secondaire : délivre la tension de sortie adaptée (ex. 110 V, 24 V, 400 V…).
- Rapport de transformation : dépend du nombre de spires entre primaire et secondaire.
- Isolation : selon la conception, le transformateur peut assurer un isolement galvanique, renforçant la sécurité électrique.
Domaines d’usage typiques
- Alimentation d’appareils importés nécessitant une tension différente (110 V ↔ 230 V par exemple) avec isolement galvanique. Si pas besoin d’isolement, un autotransfo est recommandé.
- Sécurisation d’équipements sensibles, via des transformateurs d’isolement.
- Applications industrielles et tertiaires légères, lorsqu’une alimentation monophasée suffit.
- Énergies renouvelables et conversion locale, pour petits systèmes photovoltaïques ou onduleurs domestiques.
Les différents types de transformateurs monophasés
Selon les besoins en tension, en sécurité ou en coût, il existe plusieurs familles de transformateurs monophasés. Chacun possède ses avantages et ses limites, ce qui permet de répondre à des usages très variés, du simple appareil domestique jusqu’aux installations industrielles.
Les transformateurs d’isolement monophasés
Le transformateur d’isolement est conçu pour assurer une séparation galvanique entre le réseau d’alimentation et le circuit alimenté. Son rôle principal est la sécurité électrique : il protège les personnes et les équipements en limitant les risques de chocs électriques et de perturbations électromagnétiques. On le retrouve dans les environnements sensibles comme les blocs opératoires, les laboratoires ou encore les salles informatiques.
Les autotransformateurs monophasés
L’autotransformateur monophasé se distingue par sa conception : au lieu d’avoir deux enroulements séparés (primaire et secondaire), il n’en possède qu’un seul avec des prises intermédiaires. Cette simplicité offre plusieurs avantages :
- Un encombrement plus réduit que le transformateur classique.
- Un coût inférieur, car il nécessite moins de cuivre et moins de fer.
- Un rendement supérieur grâce à des pertes plus faibles.
En revanche, il ne procure pas d’isolation galvanique, ce qui peut représenter un inconvénient pour certaines applications.
On utilise fréquemment les autotransformateurs pour :
- Adapter la tension de machines importées (ex. alimenter un appareil 110 V depuis un réseau 230 V).
- Régler une tension intermédiaire dans des bancs d’essai.
- Alimenter des moteurs électriques en limitant le courant de démarrage.
Ils sont idéaux pour des usages où l’isolement n’est pas prioritaire, mais où la compacité et l’efficacité énergétique sont recherchées.
Autotransfo 230V <-> 120V RÉVERSIBLE
Plage de prix : 44.90€ à 205.00€ TTC
Choix des options
Ce produit a plusieurs variations. Les options peuvent être choisies sur la page du produit
Autotransfo sur mesures – RÉVERSIBLE
Plage de prix : 53.80€ à 214.00€ TTC
Select options
This product has options that may be chosen on the product page
Les transformateurs BT/BT monophasés
Les transformateurs basse tension / basse tension (BT/BT) sont conçus pour fonctionner en dessous de 1000 V, généralement autour des réseaux domestiques ou tertiaires. Ils servent à abaisser la tension pour rendre l’utilisation plus sûre et compatible avec des appareils spécifiques.
Exemples d’applications :
- Passer du 230 V domestique à du 24 V pour des circuits de commande, de l’éclairage de sécurité ou des interphones.
- Abaisser la tension à 12 V pour alimenter de petits équipements électroniques, des automates ou de la signalétique.
- Utiliser une tension adaptée dans les piscines, les spas ou les environnements humides, où le risque électrique est élevé.
Leur intérêt principal réside dans la sécurité des personnes : en abaissant la tension, on limite le risque d’électrocution et on respecte les normes électriques dans les environnements sensibles.
Les schémas de raccordement et de câblage des transformateurs monophasés
Le transformateur monophasé peut être raccordé de différentes façons selon la source d’alimentation et le type de tension souhaitée en sortie. Même si son principe reste simple (un primaire et un secondaire), il est essentiel de bien comprendre les différents schémas pour assurer la sécurité et la compatibilité avec les appareils alimentés.
Raccordement phase-neutre
C’est le schéma le plus courant. Le primaire du transformateur est relié à une phase et au neutre du réseau 230 V. Le secondaire délivre ensuite une tension adaptée (par exemple 24 V, 110 V ou 230 V).
Ce type de câblage est utilisé pour alimenter des appareils domestiques, des systèmes d’éclairage ou des équipements de commande nécessitant une tension stable et sécurisée.
Raccordement phase-phase (sans neutre)
Dans certains cas, le transformateur monophasé est alimenté directement entre deux phases d’un réseau triphasé, sans neutre. On obtient ainsi une tension plus élevée (souvent 400 V entre phases en Europe). Ce raccordement est utilisé lorsqu’on doit alimenter un appareil monophasé conçu pour une tension spécifique, ou lorsqu’on ne dispose pas de neutre dans l’installation.
Importance de la mise à la terre
Un point essentiel dans l’installation d’un transformateur monophasé est la gestion de la mise à la terre. Selon le type de transformateur (isolement, auto, BT/BT), le secondaire peut être flottant, relié au neutre, ou directement mis à la terre. Une bonne mise à la terre :
- améliore la sécurité des personnes ;
- limite les risques de surtension et de court-circuit ;
- assure la conformité aux normes électriques (NF C 15-100 en France).
Tableau récapitulatif des raccordements possibles
| Type de raccordement | Alimentation primaire | Utilisation typique | Avantages principaux |
|---|---|---|---|
| Phase – Neutre | 230 V (1 phase + neutre) | Appareils domestiques, éclairage, commandes | Simplicité, sécurité |
| Phase – Phase | 400 V (2 phases) | Appareils monophasés spécifiques, sans neutre | Permet d’utiliser le réseau tri sans neutre |
| Avec mise à la terre | Primaire ou secondaire relié à la terre | Installations sensibles (informatique, médical) | Protection accrue, normes respectées |
Applications et cas d’utilisation des transformateurs monophasés
Le transformateur monophasé est largement utilisé aussi bien dans les environnements domestiques que professionnels. Sa polyvalence permet d’adapter la tension électrique, de protéger des équipements sensibles ou encore de sécuriser des installations spécifiques.
Panorama rapide des usages
Le transformateur monophasé peut être employé dans des contextes très différents : alimentation d’appareils électroniques, adaptation de tension pour des machines importées, abaissement de tension pour la sécurité, ou encore protection d’installations sensibles via l’isolement galvanique.
Industrie et production légère
Dans les ateliers et petites usines, les transformateurs monophasés sont utilisés pour alimenter des machines-outils, des bancs de test ou des équipements de commande. Ils permettent d’adapter la tension réseau aux besoins spécifiques des machines et d’assurer une alimentation stable, même lorsque la puissance demandée reste limitée par rapport au triphasé.
Tertiaire, bâtiments et IT
Dans le secteur tertiaire, le transformateur monophasé joue un rôle clé pour protéger et alimenter des installations sensibles. On le retrouve dans les salles informatiques, les bureaux équipés de matériel électronique, les laboratoires ou encore les établissements de santé. Les modèles d’isolement sont particulièrement appréciés pour limiter les perturbations et garantir une continuité de service.
Énergies renouvelables et micro-réseaux
Dans le domaine des énergies renouvelables, les transformateurs monophasés assurent le couplage entre un onduleur photovoltaïque ou une petite éolienne domestique et le réseau électrique. Ils permettent de convertir la tension en respectant les standards du réseau et d’assurer la sécurité des installations.
Conversion de tension pour appareils importés
Un autre cas très fréquent est l’utilisation du transformateur monophasé pour alimenter des équipements importés qui ne fonctionnent pas sur la tension locale. Par exemple, un appareil conçu pour le 110 V américain peut être utilisé en Europe grâce à un transformateur 230 V → 110 V. À l’inverse, certains transformateurs permettent de passer de 110 V à 230 V.
Choisir la bonne architecture
- Sécuriser une installation → privilégier un transformateur d’isolement.
- Adapter simplement la tension → choisir un autotransformateur monophasé.
- Usage domestique ou tertiaire léger → un transformateur BT/BT suffit.
- Besoins plus lourds (distribution) → opter pour un transformateur HT/BT monophasé ou de puissance.
Tableau récapitulatif des cas d’utilisation
| Secteur / Usage | Problème à résoudre | Type de transformateur recommandé | Avantages principaux |
|---|---|---|---|
| Domestique | Adapter un appareil importé (110 V ↔ 230 V) | Autotransformateur monophasé | Simplicité, coût réduit |
| Industrie légère | Alimenter une machine de production | Transformateur BT/BT monophasé | Sécurité, stabilité |
| Tertiaire / IT | Protéger du matériel sensible | Transformateur d’isolement | Isolation galvanique, protection CEM |
| Santé / Laboratoires | Réduire les risques électriques | Transformateur d’isolement | Sécurité renforcée |
| Énergies renouvelables | Coupler un onduleur ou une petite éolienne | Transformateur monophasé adapté ENR | Conformité réseau, rendement |
| Infrastructures spécifiques (rural) | Conversion HT → BT pour usage monophasé | Transformateur HT/BT monophasé | Fiabilité, longévité |
Questions fréquentes sur les transfo monophasés
Quelle est la différence entre un transformateur monophasé et triphasé ?
Le transformateur monophasé fonctionne avec une seule phase et convient aux petites puissances, tandis que le transformateur triphasé est conçu pour distribuer de l’énergie sur trois phases, principalement en milieu industriel.
Quand utiliser un transformateur d’isolement monophasé ?
On l’utilise lorsqu’il faut protéger un équipement sensible ou sécuriser une installation. Il offre une séparation galvanique entre le réseau et l’appareil, évitant la transmission de parasites électriques et limitant les risques de chocs.
Dans quel cas choisir un autotransformateur monophasé ?
Un autotransformateur est idéal pour simplement adapter une tension (230 V → 110 V ou inversement), à moindre coût et avec un encombrement réduit. En revanche, il ne fournit pas d’isolement électrique.
Quelle puissance de transformateur monophasé dois-je prévoir ?
La puissance doit être choisie en fonction de la consommation totale des appareils raccordés, avec une marge de sécurité de 20 à 30 % pour absorber les pointes de courant.
Combien de temps peut fonctionner un transfo mono ?
Généralement la durée de vie d'un transformateur mono fabriqué par ABL Transfo atteint entre 15 et 30 ans minimum. En 2025, un des premiers transformateurs issu de notre usine fonctionne toujours. Nous l'avons fabriqué en 1993 !
