Cosses électriques à souder et à river

Les types de cosses électriques

Une cosse électrique termine un conducteur pour le raccorder à une borne, à un circuit ou à un appareil. On les distingue surtout par la façon dont elles tiennent au conducteur et à leur support :

• la cosse à sertir, écrasée sur le fil à la pince : c’est la cosse à œillet ou à fourche des tableaux électriques ;
• la cosse à souder, sur laquelle le conducteur est soudé à l’étain ;
• la cosse à river, fixée par un rivet sur une plaquette ou une platine, le conducteur étant ensuite soudé dessus.

Nous proposons les deux dernières familles, celles qu’on trouve sur les transformateurs, les plaques à bornes et les petits montages électroniques. Pour sertir un câble de forte section, il faut une cosse de puissance, que nous ne vendons pas.

Nos cosses en laiton étamé

Toutes nos cosses sont en laiton étamé, conformes RoHS : l’étamage facilite la soudure et protège le métal de l’oxydation. Elles se vendent à l’unité.

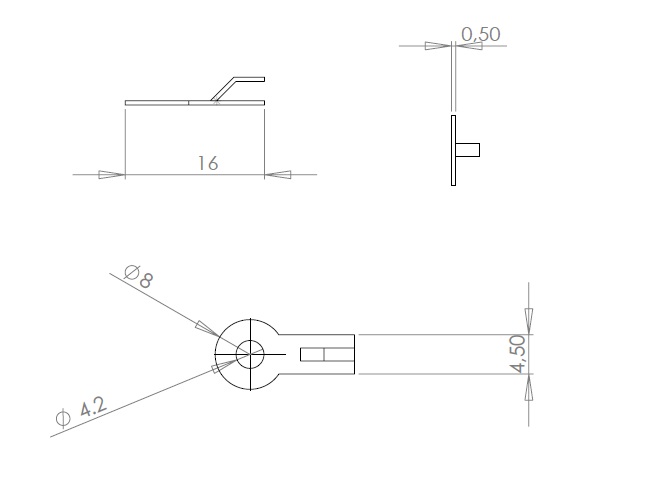

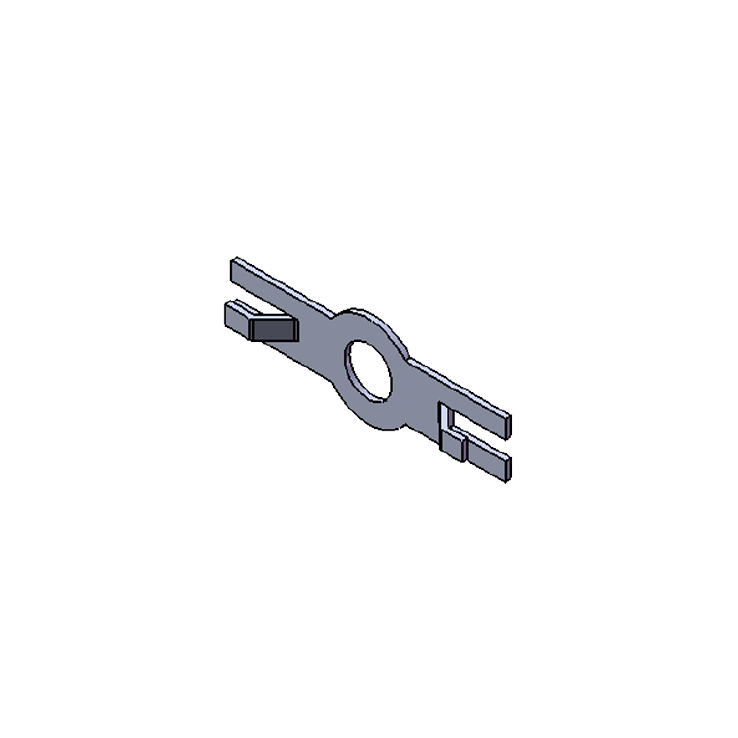

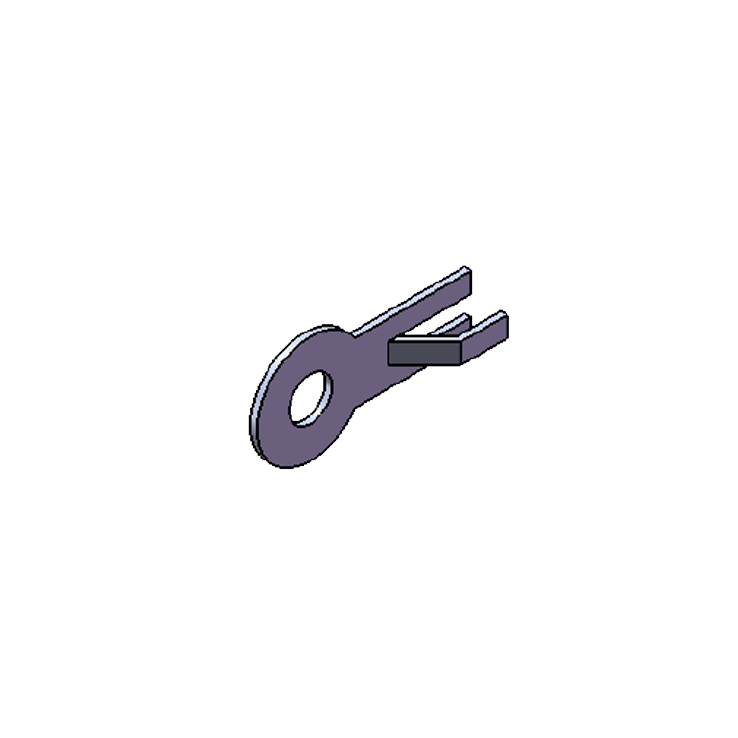

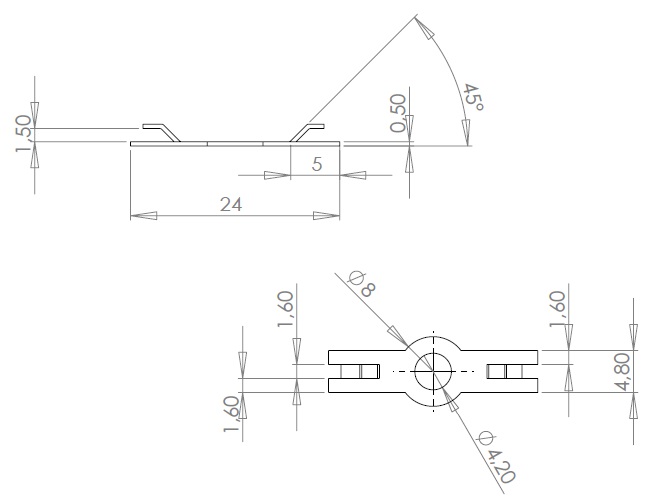

• Cosses à souder : N1384 et N2484.
• Cosses à river : N34 (profil en U), N795A (embase carrée, ouverture de 5,5 mm), N860 (plate, 15 x 6 mm), N869 (coudée, trou de 3,2 mm) et N891 (pliée à 110°).

Chaque fiche donne les dimensions utiles (hauteur, largeur, épaisseur, diamètre de perçage) pour vérifier la compatibilité avec votre support.

Souder une cosse

Pour ces petites cosses, un fer à souder de 50 à 100 W et de l’étain à flux incorporé suffisent. Chauffez ensemble la cosse et le conducteur, apportez l’étain sur la jonction, puis laissez refroidir sans bouger. Pour le câble lui-même, voyez notre câble H07RNF souple au mètre.

Besoin de quantités importantes ? Contactez-nous ; les professionnels profitent de −5 % sur tout le site avec le compte pro.
