Transformateurs de commande

Nos transformateurs de commande

Un transformateur de commande alimente les circuits auxiliaires d'une armoire électrique ou d'une machine : bobines de contacteurs et de relais, voyants, électrovannes, automatismes. Nos modèles de série vont de 63 VA à 20 kVA, avec un prix affiché pour chaque puissance :

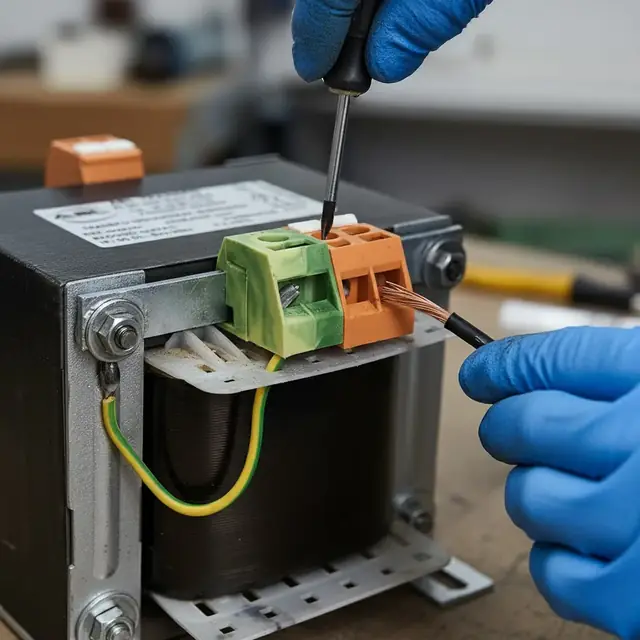

• Transformateur 230 V / 24 V : la tension de commande la plus courante, pour les bobines et les automatismes en 24 V alternatif.
• Transformateur 400 V / 24 V : primaire branché entre deux phases, pour une armoire alimentée en triphasé sans neutre.
• Transformateur 230 V / 48 V et 230 V / 12 V : circuits et appareils en 48 V ou en 12 V alternatif.
• Transformateur 220 V / 110 V : la commande en 110-115 V des machines nord-américaines.
• Transformateur d'isolement 230 V / 230 V : un circuit de commande en 230 V séparé du réseau.
• Transformateur 230 V / 96 V : les circuits alimentés en 96 V alternatif.
• L'équivalent de la référence ABT7PDU100B, primaire 0-230-400 V et secondaire 2 × 24 V, pour remplacer un transformateur d'armoire existant.

Pour alimenter des machines ou une armoire entière en triphasé, voir nos transformateurs triphasés, de 1 à 100 kVA.

Qu'est-ce qu'un transformateur de commande ?

C'est le transformateur qui fournit la tension des circuits de commande, séparée de celle des circuits de puissance. Le primaire est raccordé au réseau de l'armoire, en 230 V ou en 400 V ; le secondaire, un enroulement séparé, délivre la tension des organes de commande. Le circuit de commande reste ainsi indépendant du réseau de puissance, et en 24 V il travaille en très basse tension.

Un transformateur de commande donne du courant alternatif. Si l'automate ou l'appareil demande du 24 V continu (« DC »), il faut une alimentation continue, pas un transformateur.

Comment choisir un transformateur de commande

La tension du secondaire

C'est la tension des bobines de contacteurs et de relais, des voyants et des électrovannes du circuit : 24 V alternatif dans la plupart des armoires, 48, 110 ou 230 V selon le matériel. Elle est écrite sur la bobine ou sur la plaque de l'appareil.

La tension du primaire

230 V entre phase et neutre, ou 400 V entre deux phases quand l'armoire est alimentée en triphasé sans neutre. Les modèles bi-tension acceptent l'un ou l'autre.

La puissance

Additionnez la consommation de tous les éléments alimentés, multipliez par 1,25 et prenez la puissance immédiatement supérieure. À la fermeture, une bobine de contacteur appelle plus qu'en maintien : sur un circuit qui commande plusieurs contacteurs à la fois, gardez de la marge.

Le montage

En armoire, le transformateur nu (IP00) est la version habituelle ; IP23 et IP54 existent pour un montage hors armoire. Les bornes sont à vis jusqu'à 55 A, sur cosses au-delà. Au primaire, un fusible aM ou un disjoncteur courbe D, qui supportent le courant d'appel à la mise sous tension ; au secondaire, une protection calibrée sur le courant de sortie. Les calibres de chaque puissance sont sur les fiches.

Normes et très basse tension

Nos transformateurs monophasés relèvent de la norme EN 61558 : la partie 2-4 pour la séparation des circuits, et la partie 2-6 pour les transformateurs de sécurité en très basse tension, comme nos modèles 12 V et 24 V. Voir aussi nos transformateurs de sécurité et nos transformateurs d'isolement. Une protection thermique peut être ajoutée sur demande.

Bobinés et testés à Gailhan, garantis 2 ans

ABL Transfo fabrique des transformateurs depuis 1993 dans son atelier de Gailhan, dans le Gard. Nos transformateurs de commande monophasés y sont bobinés, câblés et testés à 100 % avant de partir ; ils sont garantis 2 ans et les modèles de série sont expédiés sous 24 à 48 h. Tableautiers, intégrateurs, industriels : le compte pro affiche les prix hors taxes, avec 5 % de remise immédiate, et la marque blanche est possible.

Plusieurs primaires, plusieurs secondaires : le sur mesure

Un circuit de commande demande souvent plusieurs tensions. Le transformateur monophasé sur mesure se configure en ligne, de 63 VA à 20 kVA : plusieurs primaires et plusieurs secondaires, prises de réglage, type de sortie, indice de protection, avec le prix immédiat. Pour une série ou le remplacement d'une référence existante, demandez un devis : nous répondons sous 48 h.
