Transformateur triphasé 230 V / 400 V + N
Élévateur 3 × 230 V → 3 × 400 V + N · couplage Dyn11 · de 1 à 100 kVA · fabriqué en France
5,0 · 1 avis16 kVA23,1 A par phase au secondaire
- —
- —
- Garantie 5 ans · bobiné et testé à Gailhan
Points clés
Ce transformateur triphasé élève un réseau 3 × 230 V, souvent sans neutre, en 3 × 400 V + N : 400 V entre phases et 230 V entre chaque phase et le neutre. Il permet de brancher des équipements européens standards — borne de recharge, pompe à chaleur, machine-outil — là où le réseau n'est distribué qu'en 3 × 230 V, comme dans une grande partie de la Belgique ou de la Norvège, ou sur une ancienne installation en 220 V triphasé. Couplage Dyn11, écran électrostatique de série, de 1 à 100 kVA en IP00, IP23 ou IP54, et de 125 à 1 000 kVA sur devis : il est bobiné et essayé dans notre atelier de Gailhan, dans le Gard.
Ce transformateur triphasé élève une tension triphasée : il ne transforme pas du monophasé en triphasé. Depuis une arrivée monophasée 230 V, il faut un convertisseur de phase : décrivez-nous votre besoin.
Une borne 22 kW demande 3 × 32 A en 400 V + N : le modèle 25 kVA convient. Côté réseau, comptez 62,8 A par phase en 230 V, protégés par un disjoncteur D 80 A.
Le secondaire sort un vrai neutre : 230 V entre chaque phase et lui, comme sur un réseau 400 V + N classique. Relié à la terre, il donne un schéma TN-S.
Dans quels cas utiliser un transformateur triphasé 230 V / 400 V ?
- Installer une borne de recharge 11 ou 22 kW (3 × 400 V + N) sur un réseau 3 × 230 V sans neutre.
- Raccorder une pompe à chaleur, une climatisation ou un compresseur 400 V à un réseau 3 × 230 V avec un transformateur 230 V / 400 V.
- Faire fonctionner des machines-outils, fours ou lignes de production européennes en 400 V sur un site en 230 V.
- Créer un neutre et passer en schéma TN-S sur une ancienne installation en 220 V triphasé.
Il fonctionne en 50 Hz ; en 60 Hz sur confirmation. Il ne convient pas aux réseaux 400 Hz.
Caractéristiques du transformateur triphasé 230 V / 400 V + N
Valeurs pour la configuration choisie : 16 kVA · IP23.
- Tension entre phases
- 3 × 230 V
- Couplage
- Triangle (Δ)
- Courant nominal de ligne
- 40,2 A
- Bornes
- 1U 1V 1W + PE
- Tension entre phases
- 3 × 400 V
- Couplage
- Étoile avec neutre (YN)
- Courant nominal de ligne
- 23,1 A
- Tension phase-neutre
- 230 V
- Bornes
- 2U 2V 2W 2N + PE
- Type
- Transformateur sec, refroidissement naturel
- Circuit magnétique

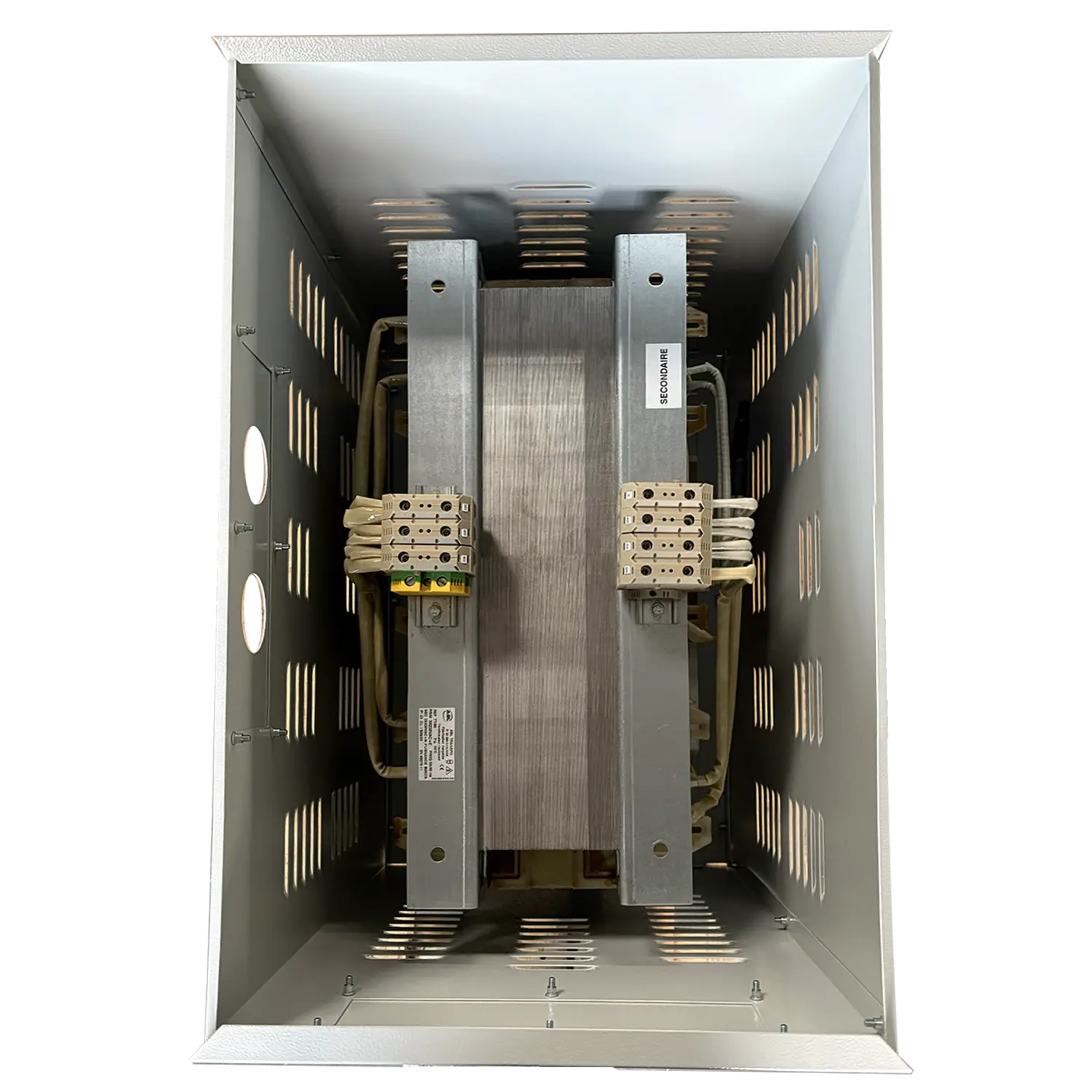

- 3 colonnes, une bobine par phase
- Classe d'isolation
- H (180 °C)
- Écran électrostatique
- De série, relié à la terre
- Normes
- EN IEC 61558-1 et EN IEC 61558-2-4
- Indice de protection

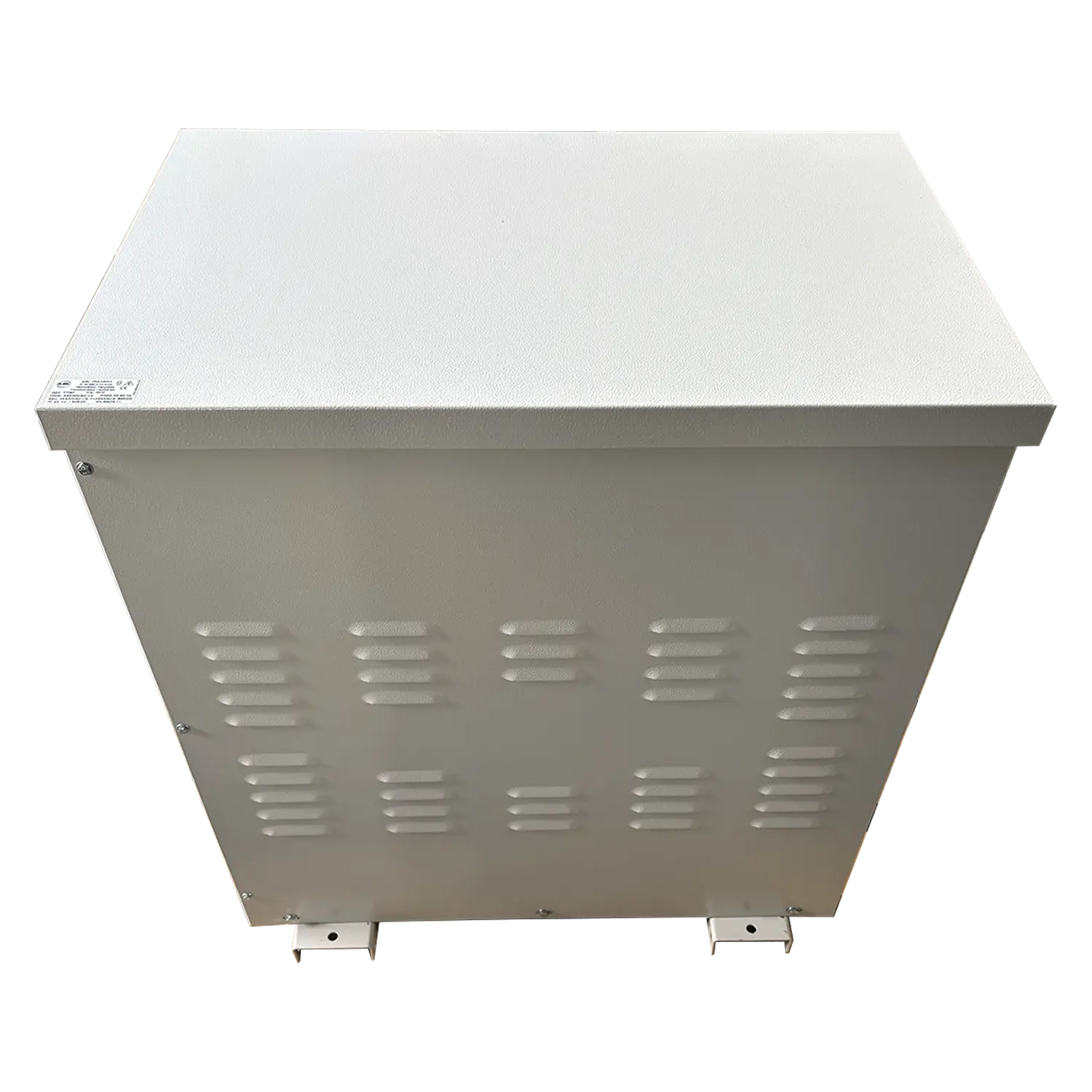

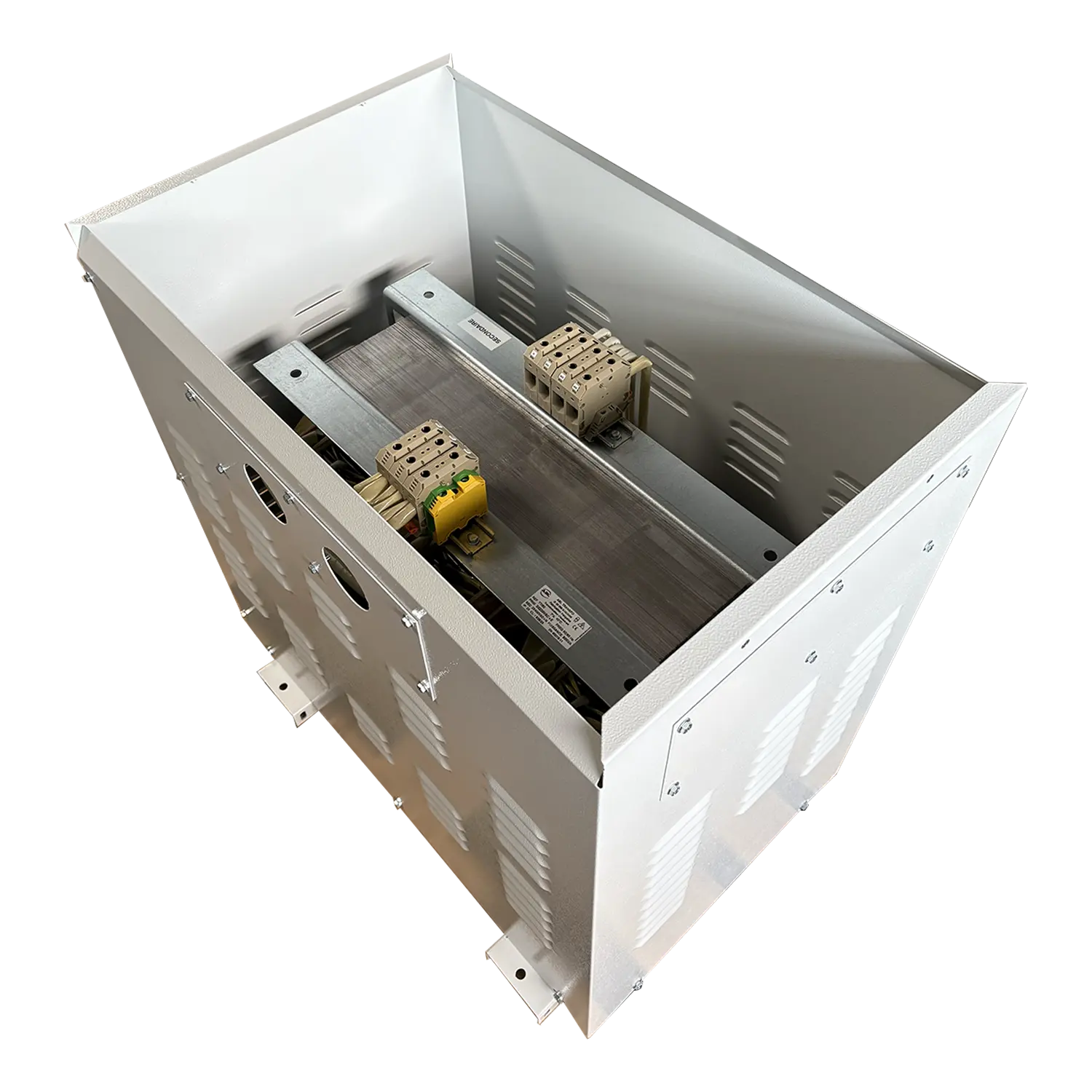

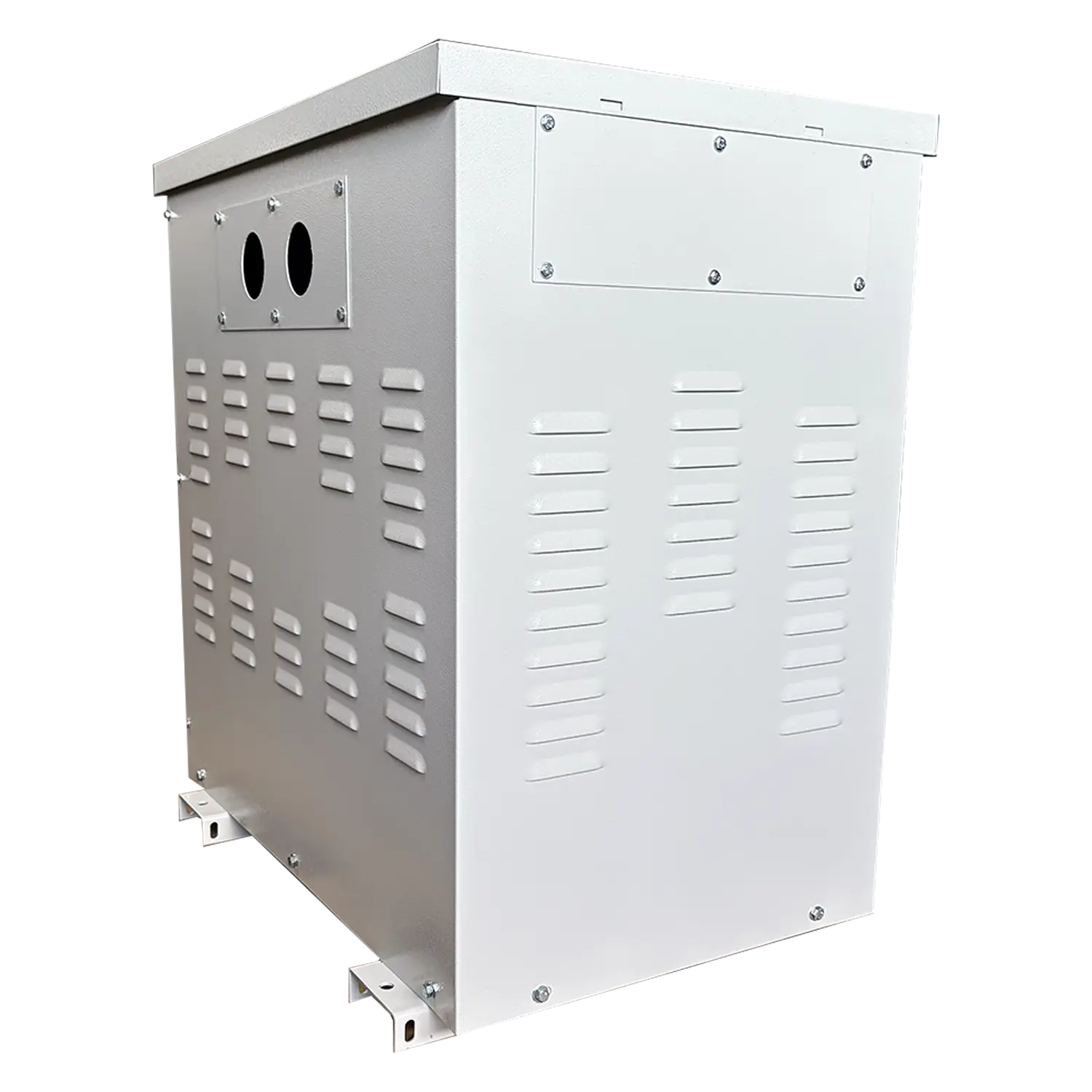

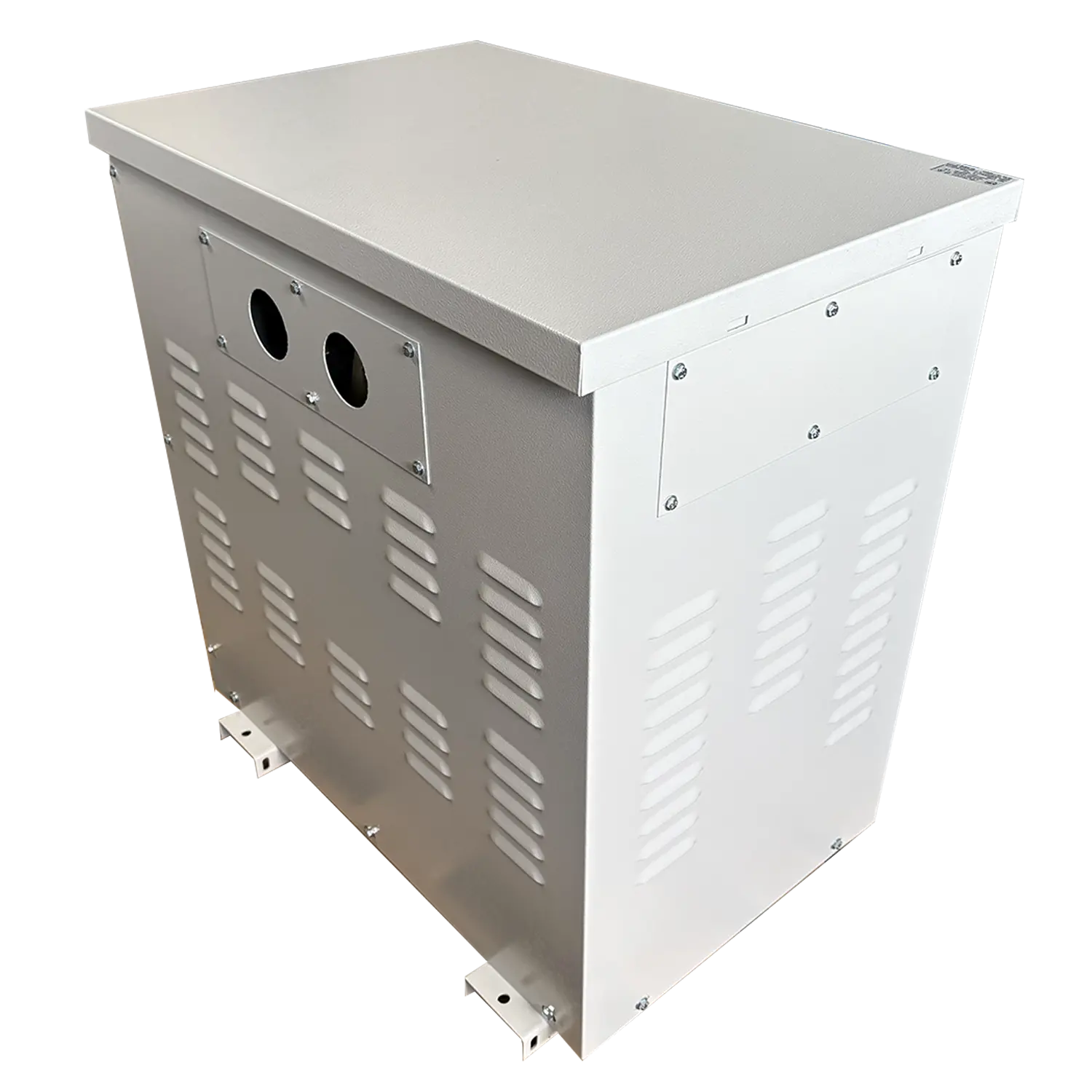

- IP23, capot métallique ventilé
- Encombrement L × P × H
- 525 × 320 × 550 mm
- Poids
- 131 kg
- Fixation
- 2 pieds, trous Ø 12 mm
- Température ambiante
- 40 °C maximum
De 63 à 100 kVA, pertes et rendement sont communiqués sur demande.
Puissances et prix
De 1 à 100 kVA. Au-delà, sur devis.
| Puissance | Courant prim. / sec. | Disjoncteur conseillé | Pertes à vide / en charge | Rendement | Poids | Encombrement (mm) | Prix HT | Départ |
|---|---|---|---|---|---|---|---|---|
| 1 kVA | 2,5 / 1,4 A | D 4 A | 13 / 54 W | 93,7 % | 13 kg | 340 × 310 × 350 | 381,58 € | 3 jours |
| 2 kVA | 5,0 / 2,9 A | D 6 A | 22 / 106 W | 94,0 % | 20 kg | 340 × 310 × 350 | 430,75 € | 3 jours |
| 2,5 kVA | 6,3 / 3,6 A | D 10 A | 24 / 129 W | 94,2 % | 22 kg | 340 × 310 × 350 | 448,25 € | 3 jours |
| 3,15 kVA | 7,9 / 4,5 A | D 10 A | 30 / 141 W | 94,8 % | 26 kg | 340 × 310 × 350 | 467,42 € | 3 jours |
| 4 kVA | 10,0 / 5,8 A | D 16 A | 42 / 235 W | 93,5 % | 40 kg | 460 × 320 × 500 | 665,75 € | 3 jours |
| 5 kVA | 12,6 / 7,2 A | D 16 A | 51 / 264 W | 94,1 % | 46 kg | 460 × 320 × 500 | 694,92 € | 3 jours |
| 6,3 kVA | 15,8 / 9,1 A | D 20 A | 59 / 284 W | 94,8 % | 52 kg | 460 × 320 × 500 | 736,58 € | 3 jours |
| 8 kVA | 20,1 / 11,5 A | D 25 A | 90 / 264 W | 95,8 % | 75 kg | 525 × 335 × 550 | 1 031,58 € | 3 jours |
| 10 kVA | 25,1 / 14,4 A | D 32 A | 98 / 310 W | 96,1 % | 82 kg | 525 × 335 × 550 | 1 094,92 € | 3 jours |
| 12 kVA | 30,1 / 17,3 A | D 32 A | 114 / 358 W | 96,2 % | 92 kg | 525 × 335 × 550 | 1 425,75 € | 3 jours |
| 16 kVA | 40,2 / 23,1 A | D 50 A | 131 / 403 W | 96,8 % | 105 kg | 525 × 335 × 550 | 1 432,42 € | 3 jours |
| 20 kVA | 50,2 / 28,9 A | D 63 A | 147 / 523 W | 96,8 % | 116 kg | 525 × 335 × 550 | 1 514,92 € | 3 jours |
| 25 kVA | 62,8 / 36,1 A | D 80 A | 171 / 496 W | 97,4 % | 136 kg | 525 × 335 × 550 | 1 686,58 € | 3 jours |
| 30 kVA | 75,3 / 43,3 A | D 80 A | 134 / 668 W | 97,4 % | 119 kg | 700 × 480 × 720 | 1 854,08 € | 3 jours |
| 40 kVA | 100,4 / 57,7 A | D 125 A | 150 / 887 W | 97,5 % | 132 kg | 700 × 480 × 720 | 2 255,75 € | 3 jours |
| 50 kVA | 125,5 / 72,2 A | boîtier moulé 160 A | 222 / 790 W | 98,0 % | 184 kg | 700 × 480 × 720 | 2 383,25 € | 3 jours |
| 63 kVA | 158,1 / 90,9 A | boîtier moulé 200 A | —* | —* | 220 kg | 700 × 480 × 720 | 3 789,92 € | 6 jours |
| 80 kVA | 200,8 / 115,5 A | boîtier moulé 250 A | —* | —* | 300 kg | 700 × 480 × 720 | 4 591,58 € | 6 jours |
| 100 kVA | 251,0 / 144,3 A | boîtier moulé 315 A | —* | —* | 345 kg | 700 × 480 × 720 | 5 358,25 € | 6 jours |
| De 125 à 1 000 kVA | Sur devis, dans les puissances normalisées : 125, 160, 200, 250, 315, 400, 500, 630, 800 et 1 000 kVA. Demander un devis | |||||||
Courants nominaux : primaire en 230 V / secondaire en 400 V. Disjoncteur courbe D au primaire. Pertes et rendement : valeurs de conception, à pleine charge. * De 63 à 100 kVA : pertes et rendement sur demande. Prix hors transport. Formule du calculateur : kVA = √3 × 400 V × A ÷ 1 000 (courant côté 400 V), puissance normalisée immédiatement supérieure.
Schéma de câblage et plan du coffret
Extraits de la fiche technique : branchement bobine par bobine et cotes du coffret.
Installation et protection
Valeurs pour 25 kVA. L'installation reste dimensionnée par l'installateur.
Protection amont
Disjoncteur D 40 A
ou fusibles aM 40 A · courant d'appel ≈ 433 A crête
Neutre du secondaire
- Relié à la terre : schéma TN-S, le plus courant.
- Isolé : schéma IT, avec contrôleur permanent d'isolement.
Sécurité
- Raccordement par une personne qualifiée.
- Terre raccordée avant la mise sous tension.
- IP00 : dans une armoire ou un local électrique fermé.
Normes, garanties et options
Un transformateur standard, fabriqué sur commande, adaptable à votre installation.
Questions fréquentes
Sur le transformateur triphasé 230 V / 400 V + N.
Peut-on passer du monophasé 230 V au triphasé 400 V avec ce transformateur ?
Non : un transformateur triphasé change la tension, pas le nombre de phases. Il faut un réseau triphasé 3 × 230 V au départ. Depuis du monophasé, il faut un convertisseur de phase : décrivez-nous votre besoin, nous vous orientons.
Comment brancher une borne de recharge 22 kW sur un réseau 3 × 230 V ?
Avec le transformateur 230 V / 400 V de 25 kVA : la borne reçoit 3 × 400 V + N, comme sur un réseau standard. Au primaire, le transformateur demande 62,8 A par phase en 230 V, avec un disjoncteur D 80 A ; le reste de l'installation est dimensionné par votre électricien.
220/380 V ou 230/400 V : est-ce la même chose ?
Oui : 220 V et 380 V sont les anciennes appellations du 230 V et du 400 V. Un réseau « 220 V triphasé » est un réseau 3 × 230 V : un transformateur 220 V / 400 V, ou « 220 V / 380 V », est donc ce transformateur triphasé 230 V / 400 V.
Comment câbler un transformateur triphasé 230 V / 400 V ?

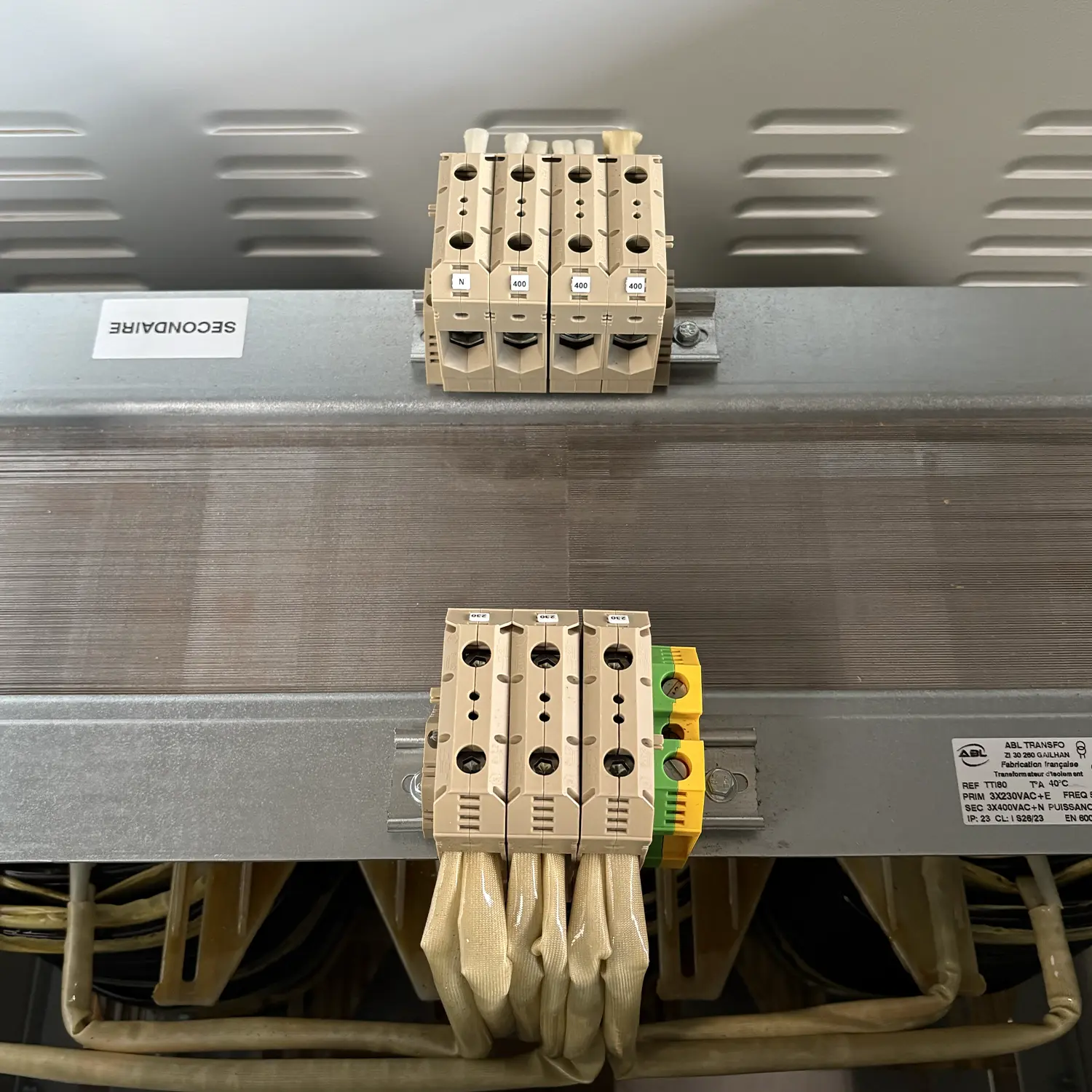

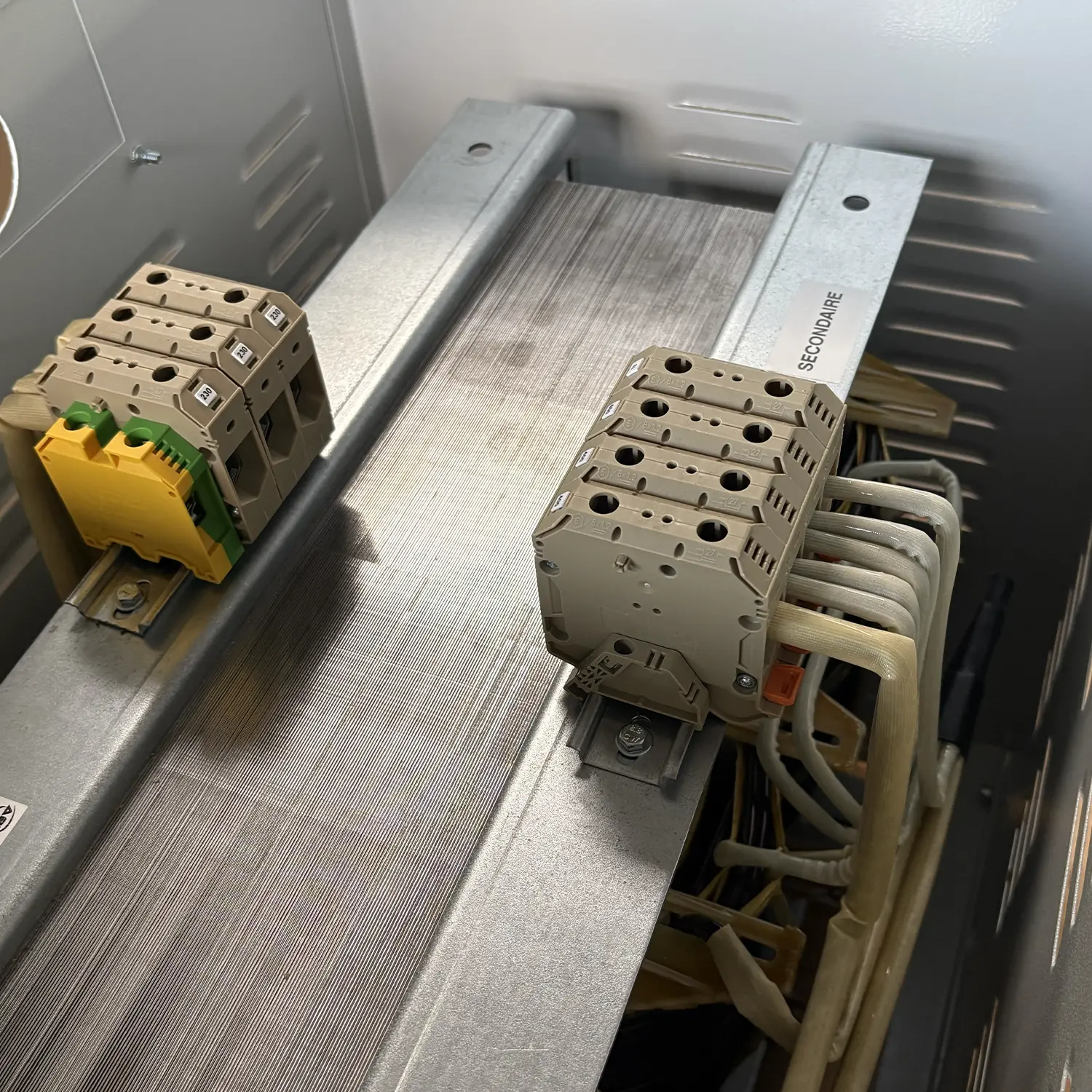

Branchement du primaire : le réseau arrive sur les bornes 1U, 1V et 1W, la terre sur PE ; le couplage en triangle est réalisé en usine. Au secondaire, les départs partent des bornes 2U, 2V et 2W, le neutre de la borne 2N. Le schéma de câblage complet est sur la fiche technique.
Quelle puissance choisir ?
Pour choisir votre transformateur triphasé 230 V / 400 V, multipliez le courant par phase côté 400 V par 400 V et par √3, puis prenez la puissance normalisée immédiatement supérieure. Pour 40 A par phase : 27,7 kVA, donc un 30 kVA. Le calculateur du tableau fait ce calcul pour vous.
Fabriquez-vous des transformateurs triphasés de plus de 100 kVA ?
Oui, sur devis : nous fabriquons aussi ce transformateur triphasé 230 V / 400 V de 125 à 1 000 kVA, dans les puissances normalisées 125, 160, 200, 250, 315, 400, 500, 630, 800 et 1 000 kVA. Choisissez la puissance en haut de page, sous les puissances à prix, ou demandez un devis : réponse sous 48 h.
Quelle protection installer en amont ?
Côté 230 V, les courants du transformateur triphasé sont plus forts que côté 400 V : pour 16 kVA, 40,2 A par phase, soit un disjoncteur D 50 A ou des fusibles aM 50 A. Le calibre de chaque puissance est dans le tableau.
IP00, IP23 ou IP54 : que choisir ?
IP00 : transformateur nu, à installer dans une armoire ou un local électrique fermé. IP23 : capot ventilé, pour un local technique à l'abri de l'eau. IP54 : coffret fermé, protégé contre les poussières et les projections d'eau.
Quel délai de livraison ?
De 1 à 50 kVA, départ de notre atelier sous 3 jours ouvrés ; de 63 à 100 kVA, sous 6 jours ouvrés. Jusqu'à 30 kg, le transformateur part en colis Chronopost, livraison offerte en France. Au-delà, il voyage sur palette avec Kuehne + Nagel : 48 à 72 h en France métropolitaine, 96 h en Europe ; la palette est offerte dès 1 000 € HT d'achat, sinon forfait de 50 € HT.
