Transformateur d'isolement triphasé 690 V / 400 V + N
Du 690 V industriel au 400/230 V · couplage Dyn11 · de 1 à 100 kVA · fabriqué en France
Pas encore d'avis sur ce modèle25 kVA36,1 A par phase au secondaire
- —
- —
- Garantie 5 ans · bobiné et testé à Gailhan
Points clés

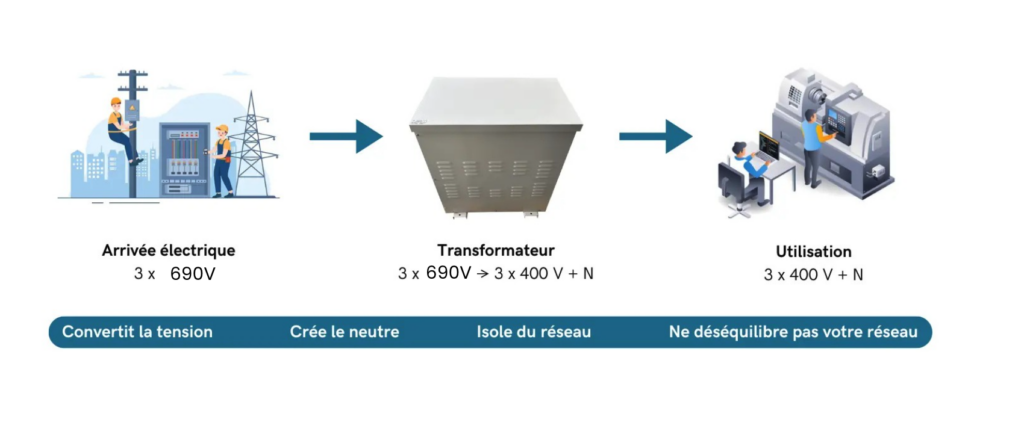

Ce transformateur d'isolement triphasé abaisse un réseau industriel 3 × 690 V en 3 × 400 V + N : 400 V entre phases et 230 V entre chaque phase et le neutre. Il alimente les équipements et auxiliaires standards — machines 400 V, automatismes, éclairage, prises — sur les sites distribués en 690 V : éoliennes, mines et carrières, tunnels, industrie lourde. Couplage Dyn11, écran électrostatique de série, de 1 à 100 kVA en IP00, IP23 ou IP54, et de 125 à 1 000 kVA sur devis : il est bobiné et essayé dans notre atelier de Gailhan, dans le Gard.
Le départ qui alimente le transformateur (câbles, disjoncteur, sectionneur) doit être prévu pour 690 V : vérifiez sa tension d'emploi.
Entre chaque phase et le neutre du secondaire, vous avez 230 V : éclairage, prises et automatismes du site sans autre transformateur.
Essais diélectriques de la fiche technique : 5 000 V · 60 s entre primaire et masse, 5 500 V · 60 s entre primaire et secondaire.
Dans quels cas utiliser un transformateur d'isolement triphasé 690 V / 400 V ?
- Alimenter les auxiliaires d'une éolienne (éclairage, prises, automatismes) depuis son réseau 690 V.
- Desservir en 400/230 V les équipements d'une mine, d'une carrière ou d'un tunnelier distribués en 690 V.
- Brancher des machines standards 400 V dans une usine distribuée en 690 V.
- Alimenter un banc d'essai en 400 V depuis un réseau 690 V.
Il fonctionne en 50 Hz ; en 60 Hz sur confirmation. Il ne convient pas aux réseaux 400 Hz.
Caractéristiques du transformateur d'isolement triphasé 690 V / 400 V + N
Valeurs pour la configuration choisie : 25 kVA · IP23.
- Tension entre phases
- 3 × 690 V
- Couplage
- Triangle (Δ)
- Courant nominal de ligne
- 20,9 A
- Bornes
- 1U 1V 1W + PE
- Tension entre phases
- 3 × 400 V
- Couplage
- Étoile avec neutre (YN)
- Courant nominal de ligne
- 36,1 A
- Tension phase-neutre
- 230 V
- Bornes
- 2U 2V 2W 2N + PE
- Type
- Transformateur sec, refroidissement naturel
- Circuit magnétique
- 3 colonnes, une bobine par phase
- Classe d'isolation
- H (180 °C)
- Écran électrostatique
- De série, relié à la terre
- Normes
- EN IEC 61558-1 et EN IEC 61558-2-4
- Indice de protection
- IP23, capot métallique ventilé
- Encombrement L × P × H
- 525 × 320 × 550 mm
- Poids
- 131 kg
- Fixation
- 2 pieds, trous Ø 12 mm
- Température ambiante
- 40 °C maximum
De 63 à 100 kVA, pertes et rendement sont communiqués sur demande.
Puissances et prix
De 1 à 100 kVA. Au-delà, sur devis.
| Puissance | Courant prim. / sec. | Disjoncteur conseillé | Pertes à vide / en charge | Rendement | Poids | Encombrement (mm) | Prix HT | Départ |
|---|---|---|---|---|---|---|---|---|
| 1 kVA | 0,8 / 1,4 A | D 2 A | 12 / 59 W | 93,4 % | 12 kg | 340 × 310 × 350 | 381,58 € | 3 jours |
| 2 kVA | 1,7 / 2,9 A | D 2 A | 22 / 105 W | 94,0 % | 20 kg | 340 × 310 × 350 | 430,75 € | 3 jours |
| 2,5 kVA | 2,1 / 3,6 A | D 4 A | 24 / 125 W | 94,4 % | 22 kg | 340 × 310 × 350 | 448,25 € | 3 jours |
| 3,15 kVA | 2,6 / 4,5 A | D 4 A | 30 / 140 W | 94,9 % | 26 kg | 340 × 310 × 350 | 467,42 € | 3 jours |
| 4 kVA | 3,3 / 5,8 A | D 4 A | 42 / 232 W | 93,6 % | 40 kg | 460 × 320 × 500 | 665,75 € | 3 jours |
| 5 kVA | 4,2 / 7,2 A | D 6 A | 51 / 264 W | 94,1 % | 46 kg | 460 × 320 × 500 | 694,92 € | 3 jours |
| 6,3 kVA | 5,3 / 9,1 A | D 6 A | 59 / 289 W | 94,8 % | 52 kg | 460 × 320 × 500 | 736,58 € | 3 jours |
| 8 kVA | 6,7 / 11,5 A | D 10 A | 90 / 277 W | 95,6 % | 74 kg | 525 × 335 × 550 | 1 031,58 € | 3 jours |
| 10 kVA | 8,4 / 14,4 A | D 10 A | 98 / 325 W | 95,9 % | 81 kg | 525 × 335 × 550 | 1 094,92 € | 3 jours |
| 12 kVA | 10,0 / 17,3 A | D 16 A | 114 / 357 W | 96,2 % | 92 kg | 525 × 335 × 550 | 1 425,75 € | 3 jours |
| 16 kVA | 13,4 / 23,1 A | D 16 A | 131 / 421 W | 96,7 % | 105 kg | 525 × 335 × 550 | 1 432,42 € | 3 jours |
| 20 kVA | 16,7 / 28,9 A | D 20 A | 147 / 513 W | 96,8 % | 116 kg | 525 × 335 × 550 | 1 514,92 € | 3 jours |
| 25 kVA | 20,9 / 36,1 A | D 25 A | 163 / 542 W | 97,3 % | 131 kg | 525 × 335 × 550 | 1 686,58 € | 3 jours |
| 30 kVA | 25,1 / 43,3 A | D 32 A | 179 / 663 W | 97,3 % | 142 kg | 525 × 335 × 550 | 1 854,08 € | 3 jours |
| 40 kVA | 33,5 / 57,7 A | D 40 A | 150 / 867 W | 97,5 % | 132 kg | 700 × 480 × 720 | 2 255,75 € | 3 jours |
| 50 kVA | 41,8 / 72,2 A | D 50 A | 206 / 866 W | 97,9 % | 173 kg | 700 × 480 × 720 | 2 383,25 € | 3 jours |
| 63 kVA | 52,7 / 90,9 A | D 63 A | —* | —* | 220 kg | 700 × 480 × 720 | 3 789,92 € | 6 jours |
| 80 kVA | 66,9 / 115,5 A | D 80 A | —* | —* | 300 kg | 700 × 480 × 720 | 4 591,58 € | 6 jours |
| 100 kVA | 83,7 / 144,3 A | D 100 A | —* | —* | 345 kg | 700 × 480 × 720 | 5 358,25 € | 6 jours |
| De 125 à 1 000 kVA | Sur devis, dans les puissances normalisées : 125, 160, 200, 250, 315, 400, 500, 630, 800 et 1 000 kVA. Demander un devis | |||||||
Courants nominaux : primaire en 690 V / secondaire en 400 V. Disjoncteur courbe D au primaire. Pertes et rendement : valeurs de conception, à pleine charge. * De 63 à 100 kVA : pertes et rendement sur demande. Prix hors transport. Formule du calculateur : kVA = √3 × 400 V × A ÷ 1 000 (courant côté 400 V), puissance normalisée immédiatement supérieure.
Schéma de câblage et plan du coffret
Extraits de la fiche technique : branchement bobine par bobine et cotes du coffret.
Installation et protection
Valeurs pour 25 kVA. L'installation reste dimensionnée par l'installateur.
Protection amont
Disjoncteur D 40 A
ou fusibles aM 40 A · courant d'appel ≈ 433 A crête
Neutre du secondaire
- Relié à la terre : schéma TN-S, le plus courant.
- Isolé : schéma IT, avec contrôleur permanent d'isolement.
Sécurité
- Raccordement par une personne qualifiée.
- Terre raccordée avant la mise sous tension.
- IP00 : dans une armoire ou un local électrique fermé.
Normes, garanties et options
Un transformateur standard, fabriqué sur commande, adaptable à votre installation.
Questions fréquentes
Sur le transformateur d'isolement triphasé 690 V / 400 V + N.
Quelle différence avec un transformateur 400 V / 690 V ?
Le sens : ce transformateur d'isolement triphasé abaisse un réseau 690 V vers du 400 V + N. Pour alimenter du matériel 690 V depuis un réseau 400 V, prenez le 400 V → 690 V + N.
Le secondaire donne-t-il du 230 V ?
Oui : le transformateur 690 V / 400 V donne 230 V entre chaque phase et le neutre, et 400 V entre phases. Relié à la terre, le neutre donne un schéma TN-S.
Comment câbler un transformateur d'isolement triphasé 690 V / 400 V ?
Branchement du primaire : le réseau arrive sur les bornes 1U, 1V et 1W, la terre sur PE ; le couplage en triangle est réalisé en usine. Au secondaire, les départs partent des bornes 2U, 2V et 2W, le neutre de la borne 2N. Le schéma de câblage complet est sur la fiche technique.
Quelle puissance choisir ?
Pour choisir votre transformateur d'isolement triphasé 690 V / 400 V, multipliez le courant par phase côté 400 V par 400 V et par √3, puis prenez la puissance normalisée immédiatement supérieure. Pour 32 A par phase : 22,2 kVA, donc un 25 kVA. Le calculateur du tableau fait ce calcul pour vous.
Fabriquez-vous des transformateurs triphasés de plus de 100 kVA ?
Oui, sur devis : nous fabriquons aussi ce transformateur d'isolement triphasé 690 V / 400 V de 125 à 1 000 kVA, dans les puissances normalisées 125, 160, 200, 250, 315, 400, 500, 630, 800 et 1 000 kVA. Choisissez la puissance en haut de page, sous les puissances à prix, ou demandez un devis : réponse sous 48 h.
Quelle protection installer en amont ?
Au primaire (690 V) de votre transformateur d'isolement triphasé 690 V / 400 V, un disjoncteur courbe D ou des fusibles aM prévus pour 690 V, dimensionnés sur le courant nominal : pour 25 kVA, 20,9 A par phase, soit un disjoncteur D 25 A ou des fusibles aM 25 A. À la mise sous tension, le courant d'appel atteint environ douze fois le courant nominal ; le calibre de chaque puissance est dans le tableau.
IP00, IP23 ou IP54 : que choisir ?
IP00 : transformateur nu, à installer dans une armoire ou un local électrique fermé. IP23 : capot ventilé, pour un local technique à l'abri de l'eau. IP54 : coffret fermé, protégé contre les poussières et les projections d'eau.
Quel délai de livraison ?
De 1 à 50 kVA, départ de notre atelier sous 3 jours ouvrés ; de 63 à 100 kVA, sous 6 jours ouvrés. Jusqu'à 30 kg, le transformateur part en colis Chronopost, livraison offerte en France. Au-delà, il voyage sur palette avec Kuehne + Nagel : 48 à 72 h en France métropolitaine, 96 h en Europe ; la palette est offerte dès 1 000 € HT d'achat, sinon forfait de 50 € HT.
