Transformateurs pour portails

Nos transformateurs pour portails et motorisations

La plupart des motorisations de portail, de portail coulissant ou de porte de garage fonctionnent en très basse tension : leur transformateur abaisse le 230 V en 24 V ou en 12 V alternatif. Voici nos modèles, avec un prix affiché pour chaque puissance :

• Transformateur 230 V / 24 V, de 63 VA à 20 kVA, nu (IP00), sous capot (IP23) ou étanche (IP54) : le modèle des motorisations en 24 V alternatif.
• Transformateur torique 230 V / 24 V, de 50 à 2 000 VA : plus compact, pour un coffret de motorisation où la place manque.
• Transformateur 230 V / 12 V, torique 230 V / 12 V et torique 2 × 12 V : les automatismes et les éclairages en 12 V.
• Transformateur 220 V / 110 V et 230 / 400 V → 2 × 115 V : les équipements en 110 à 115 V.

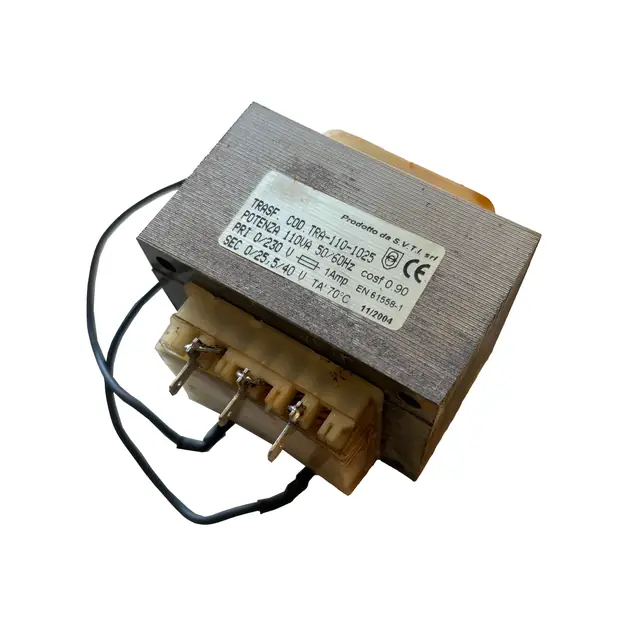

• Le transformateur Nice TRA-110-1025, pour remplacer le transformateur d'origine de cette référence.

12 V ou 24 V : quelle tension pour un moteur de portail ?

La tension se lit sur l'étiquette du transformateur d'origine, sur la carte électronique ou dans la notice de la motorisation. « 24 V AC », « 24 VAC » ou « 24 V ~ » demande un transformateur 24 V ; « 12 V AC », un transformateur 12 V. Si la motorisation demande du 24 V continu (« 24 V DC », « 24 VDC »), il lui faut une alimentation 230 V / 24 V continu, pas un transformateur.

Le 24 V alternatif sert aussi aux gâches électriques, aux interphones, aux électrovannes d'arrosage et aux moteurs de volets roulants : le même transformateur alimente souvent plusieurs de ces appareils.

Quelle puissance choisir ?

Additionnez la puissance du moteur et des accessoires alimentés (feu clignotant, éclairage, gâche), multipliez par 1,25 et prenez la puissance immédiatement supérieure. Un moteur de portail de 200 W demande 250 VA. Pour remplacer un transformateur, prenez la même tension et une puissance au moins égale à celle de son étiquette.

Installation : coffret, câble et protection

• Où l'installer : nu (IP00) dans le coffret de la motorisation ou un coffret fermé ; sous capot ventilé (IP23) dans un local sec ; en boîtier ou en coffret étanche (IP54) pour l'extérieur abrité.
• Le câble : en 24 V, le courant est presque dix fois plus fort qu'en 230 V. Sur 25 m, 10 A demandent déjà du 10 mm² pour rester sous 5 % de chute de tension : calculez la section avant de tirer le câble.
• La protection : côté 230 V, un fusible aM ou un disjoncteur courbe D pour un transformateur classique, un fusible temporisé ou un disjoncteur courbe D pour un torique ; côté basse tension, une protection calibrée sur le courant de sortie.
• Le raccordement : hors tension, par une personne qualifiée.

Transformateur classique ou torique ?

Le transformateur classique va de 63 VA à 20 kVA et existe en version nue, sous capot ou étanche. Le transformateur torique va de 50 VA à 2 kVA : plus compact, plus léger et plus silencieux, il se fixe par une seule vis centrale. Les deux sont bobinés et testés dans notre atelier de Gailhan et garantis 2 ans. Pour des circuits de commande plus larges, voir aussi nos transformateurs de commande et nos transformateurs de sécurité.

Commande, livraison et sur mesure

Les modèles de série sont expédiés sous 24 à 48 h, en point relais Chronopost ou en express à domicile. Installateurs et automaticiens : le compte pro affiche les prix hors taxes, avec 5 % de remise immédiate. Pour une autre tension, le transformateur sur mesure se configure en ligne ; pour une référence introuvable, demandez un devis, nous répondons sous 48 h.
