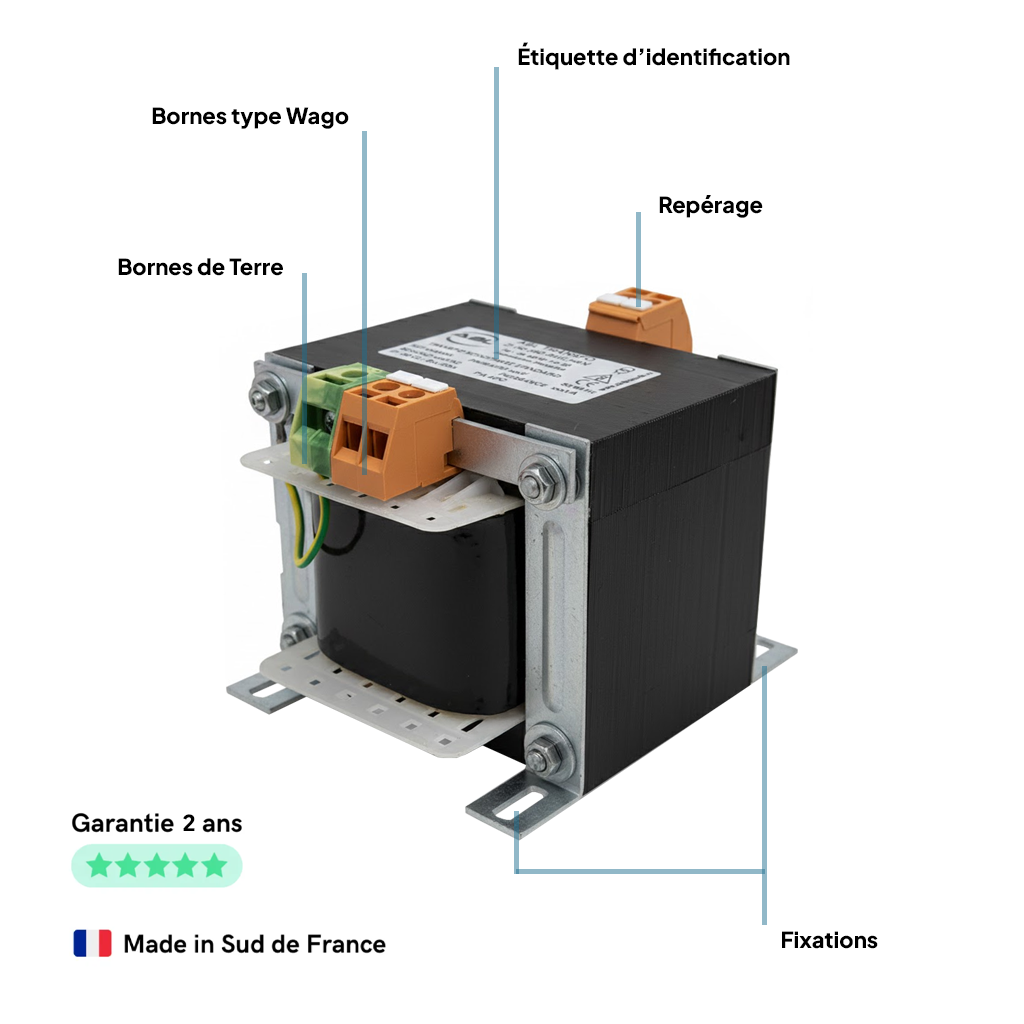

Transformateur monophasé 230 V / 12 V
12 V alternatif · le « 220 V / 12 V » · de 63 VA à 20 kVA · IP00, IP23 ou IP54 · fabriqué en France
4,9 · 16 avis100 VA8,33 A en 12 V
- —
- —
- Garantie 2 ans · bobiné et testé à Gailhan
Points clés
Ce transformateur 230V 12V — le « transformateur 220V 12V », puisque 220 V est l'ancien nom du réseau 230 V — abaisse le secteur monophasé en 12 volts alternatifs : l'éclairage basse tension (lampes et spots halogènes, éclairage de jardin et de terrasse), les circuits de commande et tous les appareils prévus pour du 12 V alternatif. Primaire et secondaire sont deux enroulements séparés. De 63 VA à 20 kVA, nu (IP00), sous capot ventilé (IP23) ou en boîtier étanche (IP54) : il est bobiné et testé dans notre atelier de Gailhan, dans le Gard.
Il donne du 12 V alternatif (12 V AC, 12 V ~). Un moteur ou une pompe en 12 V continu, un autoradio, une batterie ou un ruban LED marqué 12 V DC demandent une alimentation : voir la section suivante.
Le courant est vingt fois plus fort qu'en 230 V : 50 W d'halogènes à 10 m demandent déjà du 6 mm² pour rester sous 3 % de chute. Calculez la section avant de tirer le câble.
220 V est l'ancienne appellation du 230 V : un transformateur 220V 12V se branche sur le même réseau et donne le même 12 V. À vide, vous mesurez un peu plus : environ 12,7 V sur le 100 VA, 12,4 V sur le 1 000 VA.
Dans quels cas utiliser un transformateur 12V ?
- Lampes et spots halogènes 12 V, luminaires et suspensions basse tension.
- Éclairage de jardin, de terrasse et d'allée en 12 V alternatif.
- Ampoules et spots LED marqués 12 V AC ou 12 V ~ (la mention figure sur la lampe).
- Circuits de commande : bobines de relais et de contacteurs, électrovannes en 12 V alternatif.
- Sonnettes, carillons et petits automatismes en 12 V alternatif.
- Bancs de test, maquettes et matériel pédagogique en très basse tension alternative.
Il fonctionne sur les réseaux 50 et 60 Hz et donne du courant alternatif : pour du 12 V continu, voir la section suivante.
12 V alternatif ou 12 V continu ?
Regardez la plaque de votre appareil. La mention décide du produit.
- Petits moteurs et automatismes en 12 V AC
- Éclairage de jardin et de terrasse en 12 V
- Relais, contacteurs et électrovannes 12 V AC
- Lampes et spots halogènes 12 V
- Sonnettes et carillons 12 V AC
- Ampoules LED marquées 12 V AC
Caractéristiques du transformateur 230 V / 12 V
Valeurs pour la configuration choisie : 100 VA · IP00.
- Tension
- 230 V alternatif (ancien 220 V)
- Courant nominal
- —
- Bornes
- 1 (0 V) · 2 (230 V) · terre
- Protection conseillée
- —
- Tension en charge
- 12 V alternatif
- Tension à vide
- —
- Courant nominal
- —
- Bornes
- 3 (0 V) · 4 (12 V)
- Protection conseillée
- —
- Type
- Transformateur sec, deux enroulements séparés
- Circuit magnétique
- Tôles EI, induction 1,2 T
- Classe d'isolation
- H (180 °C)
- Échauffement
- 50 °C, ambiante 40 °C maximum
- Normes
- EN 61558-2-4 et EN 61558-2-6
- Protection thermique
- Sur demande
- Indice de protection
- —
- Encombrement L × P × H
- —
- Poids
- —
- Fixation
- —
- Altitude
- 3 000 m maximum
- Raccordement
- Bornes à vis jusqu'à 55 A (630 VA sur ce modèle), cosses au-delà
De 10 à 20 kVA, pertes et rendement sont communiqués sur demande.
Puissances et prix
De 63 VA à 20 kVA. Au-delà, ou pour une autre tension, sur devis.
| Puissance | Courant 12 V | Fusible primaire | Protection 12 V | Pertes à vide / en charge | Rendement | Poids | Encombrement (mm) | Prix HT |
|---|---|---|---|---|---|---|---|---|
| 63 VA | 5,2 A | aM 2 A | aM 6 A | 2 / 3,5 W | 92,1 % | 1,5 kg | 75 × 68 × 73 | 47,42 € |
| 100 VA | 8,3 A | aM 2 A | aM 10 A | 3 / 5,4 W | 92,0 % | 2 kg | 84 × 82 × 78 | 57,42 € |
| 160 VA | 13,3 A | aM 2 A | aM 16 A | 4 / 8,6 W | 91,9 % | 2,5 kg | 96 × 89 × 87 | 63,25 € |
| 200 VA | 16,7 A | aM 2 A | aM 20 A | 5 / 9,4 W | 93,0 % | 2,6 kg | 118 × 97 × 97 | 66,58 € |
| 250 VA | 20,8 A | aM 2 A | aM 25 A | 5 / 11,9 W | 93,2 % | 3,9 kg | 108 × 95 × 100 | 78,25 € |
| 300 VA | 25,0 A | aM 2 A | aM 32 A | 6 / 14,6 W | 93,0 % | 4 kg | 108 × 103 × 94 | 80,75 € |
| 400 VA | 33,3 A | aM 2 A | aM 40 A | 8 / 14,7 W | 94,2 % | 6 kg | 126 × 122 × 108 | 102,42 € |
| 500 VA | 41,7 A | aM 4 A | aM 50 A | 10 / 18,2 W | 94,4 % | 6,8 kg | 126 × 110 × 115 | 112,42 € |
| 630 VA | 52,5 A | aM 4 A | aM 63 A | 11 / 24,4 W | 94,4 % | 9 kg | 150 × 124 × 126 | 132,42 € |
| 750 VA | 62,5 A | aM 4 A | aM 80 A | 15 / 23,3 W | 94,9 % | 10,3 kg | 150 × 120 × 135 | 144,92 € |
| 1 kVA | 83,3 A | aM 6 A | aM 100 A | 18 / 29,8 W | 95,2 % | 14 kg | 150 × 144 × 127 | 175,75 € |
| 1,6 kVA | 133,3 A | aM 8 A | aM 160 A | 19 / 46,9 W | 95,9 % | 16,4 kg | 180 × 140 × 160 | 219,92 € |
| 2 kVA | 166,7 A | aM 10 A | aM 200 A | 19 / 60,3 W | 96,0 % | 20 kg | 180 × 160 × 160 | 243,25 € |
| 2,5 kVA | 208,3 A | aM 12 A | aM 250 A | 24 / 67,4 W | 96,4 % | 24 kg | 180 × 180 × 150 | 250,75 € |
| 3 kVA | 250,0 A | aM 16 A | aM 315 A | 29 / 131,5 W | 94,6 % | 29 kg | 180 × 200 × 160 | 288,25 € |
| 4 kVA | 333,3 A | aM 20 A | aM 400 A | 42 / 107,9 W | 96,2 % | 33 kg | 240 × 190 × 220 | 425,75 € |
| 5 kVA | 416,7 A | aM 25 A | aM 500 A | 45 / 121,7 W | 96,7 % | 36 kg | 240 × 200 × 220 | 458,25 € |
| 6,3 kVA | 525,0 A | aM 32 A | aM 630 A | 56 / 127,5 W | 97,1 % | 40 kg | 240 × 210 × 220 | 483,25 € |
| 7,5 kVA | 625,0 A | aM 40 A | aM 800 A | 56 / 160 W | 97,1 % | 46 kg | 240 × 230 × 220 | 548,25 € |
| 10 kVA | 833,3 A | aM 50 A | aM 1000 A | —* | —* | 75 kg | 390 × 150 × 470 | 1 012,42 € |
| 15 kVA | 1250,0 A | aM 80 A | sur demande | —* | —* | 80 kg | 390 × 160 × 470 | 1 145,75 € |
| 20 kVA | 1666,7 A | aM 100 A | sur demande | —* | —* | 95 kg | 390 × 170 × 470 | 1 279,92 € |
Fusibles aM calibrés sur le courant nominal ; à la place, un disjoncteur courbe D du même calibre. * De 10 à 20 kVA : poids et cotes du catalogue, pertes sur demande.
Section du câble côté 12 V
La chute de tension dépend du courant et de la longueur. Visez moins de 5 % (3 % pour l'éclairage).
| Section | Chute | Tension à l'appareil | Chute en % | Verdict |
|---|
Câble cuivre, résistivité 0,0225 Ω·mm²/m (en service), aller et retour, sans la réactance. « Trop fin pour ce courant » : courant admissible d'un câble cuivre isolé PVC sous conduit, deux conducteurs chargés, à titre indicatif. Le dimensionnement final revient à l'installateur (NF C 15-100).
Raccordement et encombrement
Extraits de la fiche technique : schéma, bornier et cotes.
PDF · caractéristiques, puissances et références, protections
Protection du primaire
—
—
Protection du 12 V
—
Au plus près du transformateur, sur le départ 12 V.
Sécurité
- Raccordement hors tension, par une personne qualifiée.
- Terre raccordée avant la mise sous tension.
- IP00 : dans une armoire ou un coffret fermé.
Normes, garanties et options
Un transformateur standard, fabriqué à Gailhan, décliné en d'autres tensions.
Questions fréquentes
Sur le transformateur monophasé 230 V / 12 V, le « 220V 12V ».
Ce transformateur 220V 12V donne-t-il du courant continu ?
Non : il donne du 12 V alternatif. Un moteur ou une pompe en 12 V continu, un autoradio ou une batterie demandent une alimentation 230 V / 12 V continu ; des rubans ou spots LED marqués 12 V DC, une alimentation LED 12 V, dimensionnée sur leur courant.
Transformateur 220V 12V ou 230V 12V : quelle différence ?
Aucune : 220 V est l'ancienne appellation du réseau 230 V. Un transformateur 220V 12V se branche sur le même réseau et donne le même 12 V.
Quelle puissance choisir ?
Additionnez la puissance des lampes ou des appareils alimentés en 12 V, multipliez par 1,25 et prenez la puissance immédiatement supérieure : quatre spots halogènes de 50 W font 200 W, soit 250 VA ; 1 300 W d'appareils demandent 1 625 VA, donc un 2 kVA. Le calculateur du tableau fait ce calcul pour vous.
Pourquoi je mesure plus de 12 V ?
À vide, la tension est un peu plus haute : environ 12,7 V sur le 100 VA et 12,4 V sur le 1 000 VA. Elle descend à 12 V quand le transformateur débite son courant nominal. Mesurez avec le multimètre en position alternatif (V~).
Quelle section de câble au secondaire ?
En 12 V, 0,36 V de chute font déjà 3 % : 50 W d'halogènes à 10 m demandent du 6 mm², et le courant double quand la puissance double. Le calculateur de section fait le calcul pour votre installation ; rapprocher le transformateur des lampes est souvent la meilleure solution.
Comment brancher un transformateur 230V 12V ?
Le 230 V arrive sur les bornes 1 (0 V) et 2 (230 V), la terre sur la borne de terre du primaire ; vos appareils 12 V partent des bornes 3 (0 V) et 4 (12 V). Le schéma de raccordement est sur la fiche technique.
Quelle protection installer ?
Au primaire, un fusible aM ou un disjoncteur courbe D calibrés sur le courant primaire : 2 A pour le 100 VA, 6 A pour le 1 000 VA. Au secondaire, une protection sur le courant 12 V : fusible aM 10 A pour le 100 VA, 100 A pour le 1 000 VA. À la mise sous tension, le transformateur appelle environ douze fois son courant nominal ; le calibre de chaque puissance est dans le tableau.
Peut-on y brancher des ampoules LED 12 V ?
Oui, si elles sont marquées 12 V AC ou 12 V ~ : c'est le cas de nombreuses ampoules LED qui remplacent des halogènes. Les rubans et spots LED marqués 12 V DC demandent une alimentation LED : voir alternatif ou continu.
Transformateur électronique ou transformateur classique ?
Ce transformateur est bobiné sur un circuit de tôles magnétiques : il donne une tension alternative à la fréquence du réseau et accepte les lampes halogènes comme les charges de commande (relais, électrovannes). Un transformateur électronique, plus léger, est une alimentation à découpage prévue pour une plage de puissance de lampes donnée.
IP00, IP23 ou IP54 : que choisir ?
IP00 : transformateur nu, à installer dans une armoire ou un coffret. IP23 : capot ventilé, pour un local sec. IP54 : boîtier moulé jusqu'à 630 VA, coffret étanche au-delà, protégé contre les poussières et les projections d'eau, pour l'extérieur abrité. Tout sur les indices de protection.
Est-ce un transformateur de sécurité (TBTS) ?
Oui : le 12 V alternatif est une très basse tension, et ce transformateur est conforme aux normes en vigueur, EN 61558-2-4 et EN 61558-2-6 (transformateurs de sécurité). En pièce humide, en extérieur ou près d'une piscine, l'installation suit la NF C 15-100 : faites-la réaliser ou vérifier par un électricien.
