Transformateurs triphasés

Nos transformateurs triphasés, de 1 à 1 000 kVA

Un transformateur triphasé adapte la tension d'un réseau à trois phases à celle d'une machine ou d'une installation : il crée un neutre, isole une installation du réseau, alimente une machine étrangère ou tire du 230 V monophasé d'un réseau 400 V. Nous fabriquons des transformateurs triphasés secs, avec un prix affiché pour chaque puissance de 1 à 100 kVA et pour chaque indice de protection (IP00, IP23 ou IP54). Au-delà, de 125 à 1 000 kVA (125, 160, 200, 250, 315, 400, 500, 630, 800 et 1 000 kVA), nous les fabriquons sur devis.

Transformateurs d'isolement triphasés (Dyn11)

• Transformateur d'isolement 400 V / 400 V + N : isoler une installation du réseau et créer un neutre, avec 230 V entre chaque phase et le neutre.
• Transformateur triphasé 400 V / 230 V + N : alimenter des machines prévues pour un réseau 3 × 230 V.
• Transformateur triphasé 230 V / 400 V + N : faire fonctionner des machines 400 V sur un réseau 3 × 230 V.
• Transformateur triphasé 230 V / 230 V + N : isoler un réseau 3 × 230 V et lui ajouter un neutre.
• 400 V / 208 V + N et 208 V / 400 V + N : machines nord-américaines en Europe, et l'inverse.
• 400 V / 690 V + N et 690 V / 400 V + N : équipements industriels en 690 V.

Autres montages

• Transformateur triphasé vers monophasé : une sortie 230 V monophasée à partir d'un réseau 3 × 400 V.
• Autotransformateurs triphasés 400 V / 230 V + N et 400 V / 208 V + N, sans isolement galvanique.
• Un transformateur triphasé pour imprimante HP, et le transformateur triphasé sur mesure pour toutes les autres tensions.

Qu'est-ce qu'un transformateur triphasé ?

C'est un transformateur qui travaille sur les trois phases d'un réseau alternatif. Son circuit magnétique a trois colonnes, avec une bobine par phase ; chaque bobine porte un enroulement primaire et un enroulement secondaire. Il change la tension sans changer la fréquence. À puissance égale, il répartit la charge sur trois phases, ce qui en fait le transformateur de puissance des ateliers, des machines et des installations industrielles.

Nos transformateurs triphasés sont des transformateurs secs, à refroidissement naturel, en classe d'isolation H (180 °C), prévus pour une température ambiante de 40 °C au plus. Ce sont des transformateurs basse tension / basse tension, jusqu'à 1 000 V entre phases. Pour une seule phase et jusqu'à 20 kVA, voir nos transformateurs monophasés.

Les types de transformateurs triphasés

Le transformateur d'isolement triphasé

Le primaire et le secondaire sont deux enroulements séparés, sans liaison électrique : l'installation raccordée est isolée du réseau. Couplé en Dyn11, il sort un neutre au secondaire : c'est la solution pour obtenir un réseau 3 × 400 V + N à partir d'un réseau 3 × 400 V sans neutre. Nos transformateurs triphasés à enroulements séparés ont un écran électrostatique de série, relié à la terre, qui limite le passage des perturbations entre primaire et secondaire. Voir aussi nos transformateurs d'isolement.

L'autotransformateur triphasé

Il n'a qu'un enroulement par phase, commun à l'entrée et à la sortie. Plus compact, il ne sépare pas l'installation du réseau : il convient quand l'isolement galvanique n'est pas demandé et que l'écart de tension est modéré, par exemple entre 400 V et 230 V. Voir nos autotransformateurs.

Le transformateur triphasé vers monophasé

Il se raccorde sur un réseau 3 × 400 V et donne une sortie 230 V monophasée, pour une machine ou un équipement monophasé sur un site sans neutre.

Les transformateurs de distribution HTA/BT

Les transformateurs de poste, qui abaissent la moyenne tension du réseau de distribution, sont immergés dans l'huile ou secs, enrobés de résine. Nous les traitons sur devis : voir nos transformateurs spéciaux.

Couplage et schéma d'un transformateur triphasé

Le couplage décrit la façon dont les trois enroulements sont reliés entre eux, au primaire et au secondaire. Il détermine la présence d'un neutre et les tensions disponibles.

• Triangle (D au primaire, d au secondaire) : les trois enroulements sont reliés bout à bout. Pas de neutre ; le montage supporte bien les charges déséquilibrées.
• Étoile (Y, y) : les trois enroulements sont reliés à un point commun, le neutre. Avec le neutre sorti (N, n), on dispose de deux tensions : entre phases et entre phase et neutre.
• Zig-zag (Z, z) : chaque phase est répartie sur deux colonnes, ce qui donne un neutre stable quand les charges monophasées sont déséquilibrées.

Dyn11, le couplage de nos transformateurs d'isolement triphasés de série, associe un primaire en triangle et un secondaire en étoile avec neutre sorti ; l'indice horaire 11 désigne un déphasage de 30° entre primaire et secondaire. C'est le couplage le plus répandu en distribution basse tension. D'autres couplages sont possibles sur demande : Dd0, Yyn0, YNyn0, Yd11 et YNd11.

Sur le schéma, le réseau arrive sur les bornes 1U, 1V et 1W du primaire, la terre sur PE ; les départs partent des bornes 2U, 2V et 2W du secondaire, le neutre de la borne 2N. Le schéma de câblage et le plan du coffret de chaque modèle sont sur sa fiche.

Comment choisir un transformateur triphasé

Les tensions et le neutre

Relevez la tension entre phases de votre réseau et celle de la machine. Vérifiez aussi le neutre : un 400 V / 400 V + N donne 230 V entre chaque phase et le neutre, alors qu'un 400 V / 230 V + N donne 230 V entre deux phases et 133 V entre une phase et le neutre, pour des machines prévues pour un réseau 3 × 230 V.

La puissance

Multipliez le courant par phase de la machine par la tension entre phases et par √3, divisez par 1 000 : vous obtenez des kVA. Prenez la puissance normalisée immédiatement supérieure. Exemple : 10 A par phase en 230 V donnent 4 kVA environ.

L'indice de protection

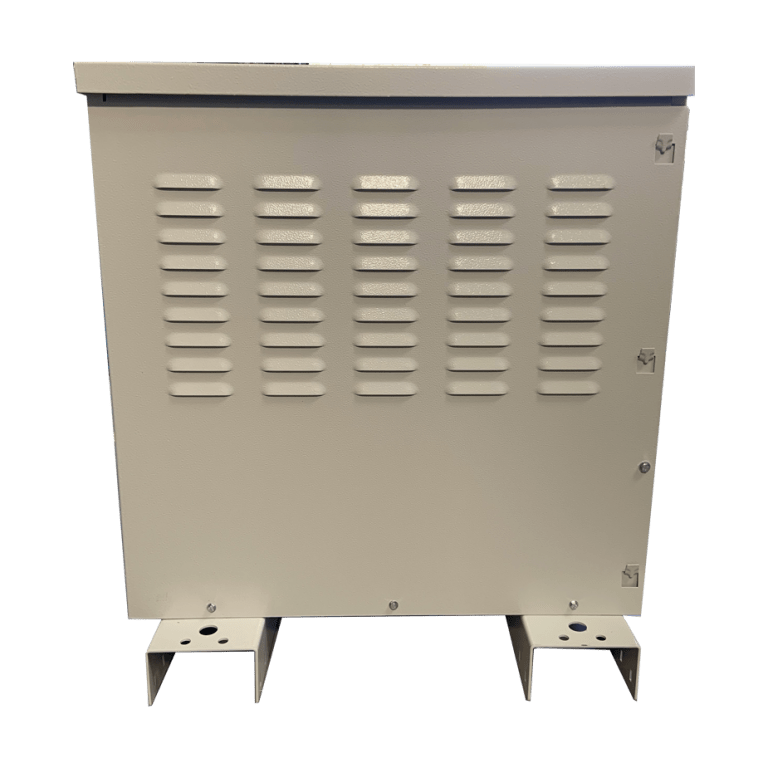

IP00 pour une armoire ou un local électrique fermé ; IP23 sous capot métallique ventilé, pour un local technique à l'abri de l'eau ; IP54 en coffret fermé, protégé contre les poussières et les projections d'eau. Voir notre page indices de protection IP et IK.

Installation et protection

Au primaire, installez un disjoncteur courbe D ou des fusibles aM, calibrés sur le courant nominal : à la mise sous tension, un transformateur appelle un fort courant. Le calibre conseillé pour chaque puissance figure sur la fiche. Les bornes sont à vis jusqu'à 55 A, sur cosses au-delà. Le raccordement se fait hors tension, par une personne qualifiée. Au-delà de 30 kg, l'envoi se fait sur palette.

Bobinés et testés à Gailhan, garantis 5 ans

ABL Transfo fabrique des transformateurs depuis 1993 dans son atelier de Gailhan, dans le Gard. Chaque transformateur triphasé y est bobiné, câblé et essayé à 100 % avant de partir ; il relève des normes EN IEC 61558-1 et EN IEC 61558-2-4 et il est garanti 5 ans. Fabriqués sur commande, les modèles de 1 à 50 kVA partent de l'atelier sous 3 jours ouvrés, ceux de 63 à 100 kVA sous 6 jours ouvrés ; au-delà de 30 kg, ils voyagent sur palette avec Kuehne + Nagel : 48 à 72 h en France métropolitaine, 96 h en Europe ; la palette est offerte dès 1 000 € HT d'achat, sinon forfait de 50 € HT.

Options sur demande : prises de réglage ±2,5 %, ±5 % ou ±10 %, autres tensions jusqu'à 1 000 V entre phases, 60 Hz sur confirmation, sondes thermiques (bilame, PTC ou PT100), ventilation forcée, sectionneur côté primaire, roulettes pour les gros coffrets.

Les professionnels bénéficient de 5 % de remise immédiate et de prix hors taxes avec le compte pro.

Au-delà de 100 kVA ou pour une autre tension

De 125 à 1 000 kVA, nos transformateurs triphasés se font sur devis : décrivez vos tensions, votre puissance et votre installation, nous répondons sous 48 h avec un devis gratuit. Pour une tension qui n'existe pas en série, le transformateur triphasé sur mesure se configure en ligne, avec son prix. Tous nos modèles hors série sont regroupés dans les transformateurs sur mesure.

Comparer toutes les solutions : transformateur 400 V 230 V.
