Drehstromtransformatoren

Unsere Drehstromtransformatoren von 1 bis 1.000 kVA

Ein Drehstromtransformator passt die Spannung eines Dreiphasennetzes an eine Maschine oder Anlage an: Er bildet einen Neutralleiter, trennt eine Anlage galvanisch vom Netz, versorgt eine Maschine aus dem Ausland oder liefert 230 V einphasig aus einem 400-V-Netz.

Wir fertigen Drehstromtransformatoren in Trockenausführung und weisen für jede Leistung von 1 bis 100 kVA und jede Schutzart (IP00, IP23 oder IP54) den Preis aus. Größere Leistungen von 125 bis 1.000 kVA (125, 160, 200, 250, 315, 400, 500, 630, 800 und 1.000 kVA) fertigen wir auf Anfrage.

Dreiphasige Trenntransformatoren (Schaltgruppe Dyn11)

• Trenntransformator 400 V / 400 V + N: eine Anlage vom Netz trennen und einen Neutralleiter bilden, mit 230 V zwischen jedem Außenleiter und dem Neutralleiter.
• Drehstromtrafo 400 V auf 230 V + N: Maschinen versorgen, die für ein Netz 3 × 230 V ausgelegt sind.
• Transformator 230 V auf 400 V + N: 400-V-Maschinen an einem Netz 3 × 230 V betreiben.
• Trenntransformator 230 V / 230 V + N: ein Netz 3 × 230 V galvanisch trennen und um einen Neutralleiter ergänzen.
• Dreiphasen-Transformator 400 V / 208 V + N und 208 V / 400 V + N: nordamerikanische Maschinen in Europa betreiben – und umgekehrt.
• Andere Spannungen bis 1.000 V zwischen den Außenleitern: auf Anfrage.

Weitere Ausführungen

• Transformator Drehstrom auf Wechselstrom: einphasig 230 V aus einem Netz 3 × 400 V.
• Der Dreiphasen-Spartransformator 400 V / 230 V + N, ohne galvanische Trennung.
• Der Dreiphasentransformator nach Maß für alle anderen Spannungen.

Was ist ein Drehstromtransformator?

Ein Drehstromtransformator – auch Dreiphasentransformator, 3-Phasen-Transformator oder kurz Drehstromtrafo genannt – arbeitet an allen drei Phasen eines Drehstromnetzes. Sein Magnetkern hat drei Schenkel und eine Spule pro Phase; jede Spule trägt eine Primär- und eine Sekundärwicklung. Er ändert die Spannung, nicht aber die Frequenz. Bei gleicher Leistung verteilt er die Last auf drei Phasen: Deshalb ist er der gängige Leistungstransformator für Werkstätten, Maschinen und Industrieanlagen.

Unsere Drehstromtransformatoren sind Trockentransformatoren mit natürlicher Luftkühlung, Isolierstoffklasse H (180 °C), ausgelegt für eine Umgebungstemperatur von höchstens 40 °C. Es sind Niederspannungstransformatoren (Niederspannung auf Niederspannung) bis 1.000 V zwischen den Außenleitern. Für Anwendungen mit nur einer Phase, bis 20 kVA, gibt es unsere einphasigen Transformatoren.

Arten von Dreiphasentransformatoren

Der dreiphasige Trenntransformator

Primär- und Sekundärwicklung haben keine elektrische Verbindung miteinander: Die angeschlossene Anlage ist galvanisch vom Netz getrennt. Mit der Schaltgruppe Dyn11 führt er auf der Sekundärseite einen Neutralleiter heraus. So erhalten Sie ein Netz 3 × 400 V + N aus einem Netz 3 × 400 V ohne Neutralleiter.

Unsere Drehstromtransformatoren mit getrennten Wicklungen haben serienmäßig einen geerdeten elektrostatischen Schirm, der die Übertragung von Störungen zwischen Primär- und Sekundärseite begrenzt. Siehe auch unsere Trenntransformatoren.

Der Dreiphasen-Spartransformator

Er hat nur eine Wicklung pro Phase, die Eingang und Ausgang gemeinsam nutzen. Er ist kompakter, trennt die Anlage aber nicht vom Netz: Er eignet sich, wenn keine galvanische Trennung gefordert ist und der Spannungsunterschied moderat bleibt, zum Beispiel zwischen 400 V und 230 V. Siehe unsere Spartransformatoren.

Der Transformator Drehstrom auf Wechselstrom

Er wird an ein Netz 3 × 400 V angeschlossen und stellt einphasig 230 V bereit, also von 3 Phasen auf 1 Phase: für eine Maschine oder ein Gerät mit einphasigem Anschluss an einem Standort ohne Neutralleiter.

Verteiltransformatoren Mittelspannung/Niederspannung

Ortsnetztransformatoren, die die Mittelspannung des Verteilnetzes herabsetzen, sind ölgefüllte Transformatoren oder Trockentransformatoren mit Gießharzwicklung. Diese bieten wir auf Anfrage an – mehr dazu unter Spezialtransformatoren.

Schaltgruppe und Schaltbild eines Drehstromtransformators

Die Schaltgruppe beschreibt, wie die drei Wicklungen auf der Primär- und auf der Sekundärseite miteinander verbunden sind. Sie bestimmt, ob ein Neutralleiter vorhanden ist und welche Spannungen zur Verfügung stehen.

• Dreieck (D primärseitig, d sekundärseitig): Die drei Wicklungen sind hintereinandergeschaltet und bilden einen geschlossenen Ring. Es gibt keinen Neutralleiter; die Schaltung verträgt unsymmetrische Lasten gut.
• Stern (Y, y): Die drei Wicklungen sind in einem gemeinsamen Punkt zusammengeschaltet, dem Sternpunkt. Ist er herausgeführt (N, n), stehen zwei Spannungen zur Verfügung: zwischen den Außenleitern und zwischen Außenleiter und Neutralleiter.
• Zickzack (Z, z): Die Wicklung jeder Phase ist auf zwei Schenkel aufgeteilt; so bleibt der Sternpunkt stabil, auch wenn einphasige Lasten unsymmetrisch verteilt sind.

Dyn11, die Schaltgruppe unserer dreiphasigen Trenntransformatoren im Standardprogramm, schaltet die Primärwicklung im Dreieck und die Sekundärwicklung im Stern, mit herausgeführtem Neutralleiter; die Kennzahl 11 steht für eine Phasenverschiebung von 30° zwischen Primär- und Sekundärseite. Sie ist die am weitesten verbreitete Schaltgruppe in der Niederspannungsverteilung. Andere Schaltgruppen sind auf Anfrage möglich: Dd0, Yyn0, YNyn0, Yd11 und YNd11.

Im Schaltbild kommt das Netz an die Klemmen 1U, 1V und 1W der Primärseite, der Schutzleiter an PE; die Abgänge gehen von den Klemmen 2U, 2V und 2W der Sekundärseite ab, der Neutralleiter von Klemme 2N. Anschlussplan und Gehäusezeichnung jedes Modells finden Sie auf seiner Produktseite.

So wählen Sie den passenden 3-Phasen-Transformator

Spannungen und Neutralleiter

Notieren Sie die Spannung zwischen den Außenleitern Ihres Netzes und die Ihrer Maschine. Prüfen Sie auch den Neutralleiter: Ein Transformator 400 V / 400 V + N liefert 230 V zwischen jedem Außenleiter und dem Neutralleiter. Ein Transformator 400 V / 230 V + N liefert dagegen 230 V zwischen zwei Außenleitern und 133 V zwischen Außenleiter und Neutralleiter, für Maschinen, die für ein Netz 3 × 230 V ausgelegt sind.

Leistung

Multiplizieren Sie den Strom je Außenleiter der Maschine mit der Spannung zwischen den Außenleitern und mit √3 und teilen Sie das Ergebnis durch 1.000: So erhalten Sie die Leistung in kVA. Wählen Sie die nächsthöhere Normleistung. Beispiel: 10 A je Außenleiter bei 230 V ergeben etwa 4 kVA.

Schutzart

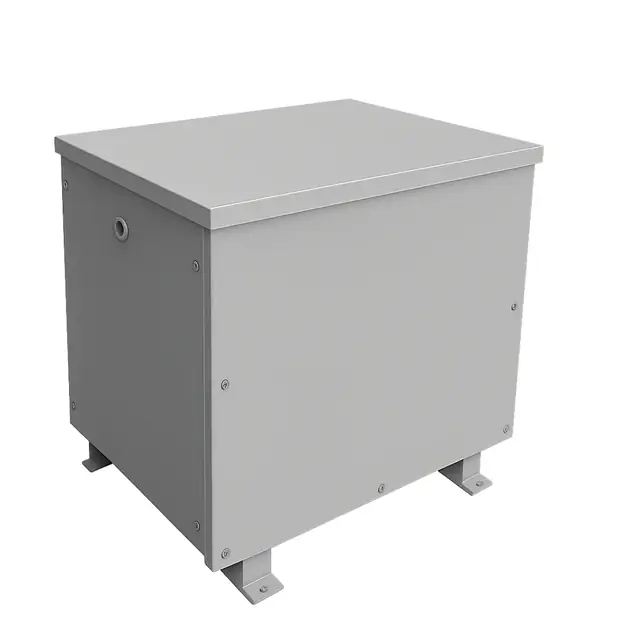

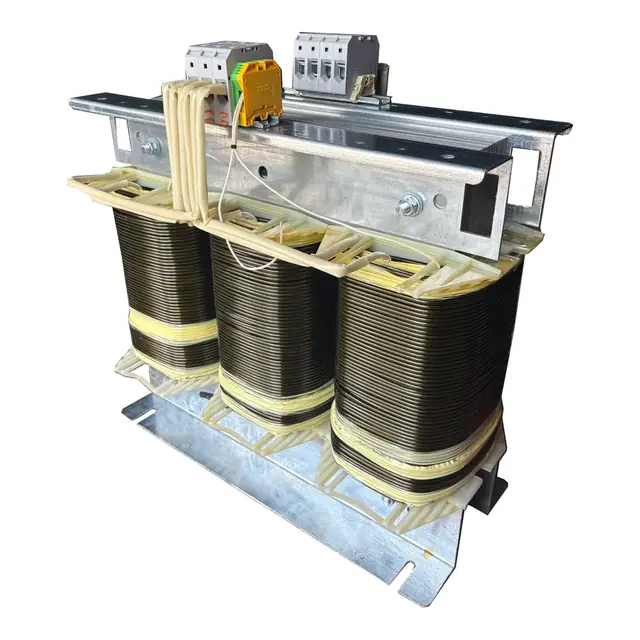

IP00 für den Einbau in einen Schaltschrank oder einen abgeschlossenen elektrischen Betriebsraum; IP23 im belüfteten Metallgehäuse, für einen vor Wasser geschützten Technikraum; IP54 im geschlossenen Gehäuse, geschützt gegen Staub und Spritzwasser. Mehr dazu auf unserer Seite Schutzarten IP und IK.

Installation und Absicherung

Sichern Sie die Primärseite mit einem Leitungsschutzschalter Charakteristik D oder mit aM-Sicherungen ab, bemessen nach dem Nennstrom: Beim Einschalten zieht ein Transformator einen hohen Einschaltstrom. Den empfohlenen Nennwert für jede Leistung finden Sie auf der Produktseite.

Bis 55 A hat der Transformator Schraubklemmen, darüber Anschlüsse für Kabelschuhe. Der Anschluss erfolgt im spannungsfreien Zustand durch eine Elektrofachkraft. Transformatoren über 30 kg versenden wir auf Palette.

In Gailhan gewickelt und geprüft, 5 Jahre Garantie

ABL Transfo fertigt seit 1993 Transformatoren in seiner Werkstatt in Gailhan im Département Gard, in Südfrankreich. Dort wird jeder Drehstromtransformator gewickelt, verdrahtet und vor dem Versand zu 100 % geprüft. Er fällt unter die Normen EN IEC 61558-1 und EN IEC 61558-2-4; die Garantie beträgt 5 Jahre. Da wir auf Bestellung fertigen, verlassen Modelle von 1 bis 50 kVA die Werkstatt innerhalb von 3 Werktagen, Modelle von 63 bis 100 kVA innerhalb von 6 Werktagen.

Optionen auf Anfrage: Anzapfungen ±2,5 %, ±5 % oder ±10 %, andere Spannungen bis 1.000 V zwischen den Außenleitern, 60 Hz nach Bestätigung, Temperaturfühler (Bimetall, PTC oder PT100), Fremdbelüftung, Trennschalter auf der Primärseite, Rollen für große Gehäuse.

Mit dem Geschäftskundenkonto sehen gewerbliche Kunden Nettopreise und erhalten sofort 5 % Rabatt.

Über 100 kVA oder für andere Spannungen

Von 125 bis 1.000 kVA fertigen wir Drehstromtransformatoren auf Anfrage: Beschreiben Sie uns Ihre Spannungen, die Leistung und Ihre Anlage, und Sie erhalten innerhalb von 48 Stunden ein kostenloses Angebot.

Für eine Spannung, die es im Standardprogramm nicht gibt, konfigurieren Sie den Dreiphasentransformator nach Maß online, mit Preis. Alle Modelle außerhalb des Standardprogramms finden Sie unter Sonderanfertigungen.

Alle Lösungen im Vergleich: Trafo 400 V auf 230 V.
