AC/DC-Netzteile 12 V und 24 V

Netzteil 12 V oder 24 V: Gleichrichter oder Schaltnetzteil?

Ein AC/DC-Netzteil – oft auch AC/DC-Stromversorgung oder AC/DC-Wandler genannt – macht aus der 230-V-Netzspannung eine Gleichspannung. In unserem Sortiment stecken zwei Technologien; welche passt, hängt vom Verbraucher ab.

• Gleichrichter-Netzteile kombinieren einen Einphasentransformator, der die 230 V heruntertransformiert, mit einem Brückengleichrichter auf Kühlkörper. Die Ausgangsspannung ist gleichgerichtet, aber ungeglättet. Diese Geräte von 100 bis 1.000 VA verkraften kurze Überlastungen gut und erzeugen kaum hochfrequente Störungen – ideal für Motoren, Elektromagnete, Magnetventile, Automatisierung oder das Laden von Batterien über einen Laderegler.
• Geregelte Schaltnetzteile halten ihre Ausgangsspannung unabhängig von der Last konstant (12 V ±3 bis 5 %). Sie sind die richtige Wahl für LED-Streifen, Kameras und empfindliche Elektronik: ein kompaktes 12-V-DC-Netzteil von 60 bis 200 W oder eine wasserdichte IP67-Ausführung von 60 bis 300 W.

Wichtig bei Gleichrichter-Netzteilen: Ihre Spannung hängt vom Laststrom ab. Im Leerlauf liefert ein Netzteil 230 V auf 12 V etwa 17 bis 18 V, ein Netzgerät 230 V auf 24 V etwa 34 bis 36 V; bei Nennleistung sinkt die Spannung auf 12 V bzw. 24 V. Braucht Ihr Gerät eine streng konstante Spannung, wählen Sie ein Schaltnetzteil.

Welche Leistung brauchen Sie?

Gehen Sie vom Strom aus: Leistung der Verbraucher in Watt ÷ Spannung = Strom in Ampere. Dann kommt eine Reserve hinzu:

• +20 % bei üblichen Lasten;
• mindestens +30 % bei Motoren und induktiven Lasten, dabei den Anlaufstrom berücksichtigen;
• ein LED-Schaltnetzteil hält länger, wenn es mit etwa 80 % seiner Nennleistung betrieben wird.

Beispiel: Ein 12-V-Motor mit 300 W zieht 300 ÷ 12 = 25 A. Mit Reserve ist das Modell mit 400 VA (33 A) die sichere Wahl. Die 12-V-Gleichrichterreihe umfasst sieben Leistungen von 100 VA (8 A) bis 1.000 VA (84 A), die 24-V-Reihe reicht von 100 VA (4 A) bis 1.000 VA (42 A). Ein Gleichrichter-Netzteil sollte aber nicht stark überdimensioniert werden: Im Teillastbetrieb bleibt seine Spannung über dem Nennwert.

IP00, IP23, IP54 oder IP67: Wo wird es montiert?

• IP00 (Gleichrichter): Transformator und Brückengleichrichter auf Kühlkörper, ohne Gehäuse, Ausgänge an Schraubklemmen. Für den Schaltschrank oder eine geschützte Werkstatt.
• IP23 (Gleichrichter): Schutz gegen Fremdkörper über 12,5 mm und gegen Sprühwasser bis 60° gegen die Senkrechte; Ausgänge an Schraubklemmen. Für Technikräume.

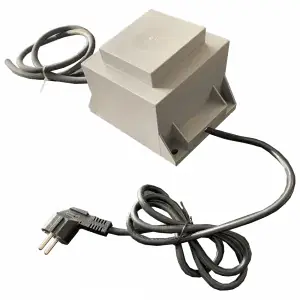

• IP54 (Gleichrichter): Metallgehäuse oder Gießharzgehäuse je nach Leistung, staub- und spritzwassergeschützt, Ausgänge über H07RN-F-Leitung. Für geschützte Außenbereiche und Industrie.
• IP67 (wasserdichtes 12-V-Netzteil): staubdicht und gegen zeitweiliges Untertauchen geschützt, Aluminiumgehäuse mit Kühlrippen. Für den Außeneinsatz.

Was jede Ziffer bedeutet, erklärt unsere Seite zu den Schutzarten.

AC/DC-Netzteil sicher anschließen

Schalten Sie die Anlage vor jedem Eingriff spannungsfrei und lassen Sie den 230-V-Netzanschluss von einer Elektrofachkraft nach dem Schaltbild der Produktseite ausführen. Achten Sie am Ausgang auf die Polarität + / − des Verbrauchers. Bemessen Sie die Leiter nach Strom und Leitungslänge: Bei 12 V fließen hohe Ströme (84 A bei 1.000 VA), ein zu kleiner Querschnitt führt zu Spannungsabfall. Flexible H07RN-F-Leitung liefern wir als Meterware, von 2 x 1 bis 2 x 4 mm².

12 V, 24 V, 48 V und höhere Leistungen

12 V und 24 V decken die meisten Anwendungen ab: Beleuchtung, Torantriebe, Wohnmobil und Boot, kleine Antriebe. Für die Innenbeleuchtung gibt es unsere LED-Netzteile, zum Umsetzen einer Gleichspannung unsere DC-DC-Wandler. Ein AC/DC-Netzteil 230 V / 48 V mit Gleichrichter ist ebenfalls lieferbar, von 100 bis 1.000 VA.

Für mehr als 1.000 VA oder eine Sonderspannung fordern Sie ein Angebot an: Sie erhalten es innerhalb von 48 Stunden. Geschäftskunden erhalten mit dem Pro-Konto 5 % Rabatt auf das gesamte Sortiment und sehen Nettopreise.

Nach Spannung: Trafo 230 V auf 12 V und Trafo 230 V auf 24 V.
