Ringkerntransformatoren

Unsere Ringkerntransformatoren von 50 VA bis 2 kVA

Ein Ringkerntransformator setzt eine Wechselspannung herab oder trennt Stromkreise galvanisch, wie ein herkömmlicher Transformator, doch sein Magnetkern hat die Form eines Rings. Sie können Ihren Ringkerntransformator direkt online kaufen: Jede Produktseite zeigt den Preis für jede Leistung. Wir führen vier Serienmodelle mit 230 V auf der Primärseite und eine Ausführung nach Maß:

• Ringkerntrafo 12 V (230 V / 12 V), von 50 bis 1 000 VA: Halogenlampen, Spots und Poolscheinwerfer mit 12 V Wechselspannung.
• Ringkerntrafo 24 V (230 V / 24 V), von 50 bis 2 000 VA: Torantriebe, Magnetventile für die Bewässerung und Steuerstromkreise mit 24 V Wechselspannung.
• Ringkerntransformator 230 V / 2 × 12 V, von 50 bis 630 VA: zwei Sekundärwicklungen mit je 12 V, einzeln oder in Reihe geschaltet nutzbar.
• Ringkerntransformator 230 V / 230 V, von 50 bis 1 000 VA: ein Gerät galvanisch vom Netz trennen, ohne die Spannung zu ändern.
• Ringkerntransformator nach Maß, von 50 bis 2 000 VA: Ihre Spannungen, mit online berechnetem Preis.

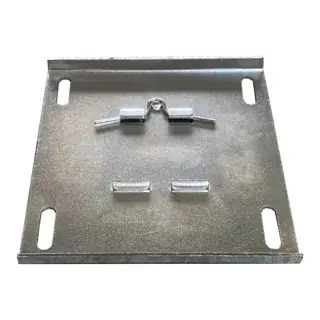

Als Zubehör: Befestigungsscheiben und eine Montageplatte für die Hutschiene.

Was ist ein Ringkerntransformator?

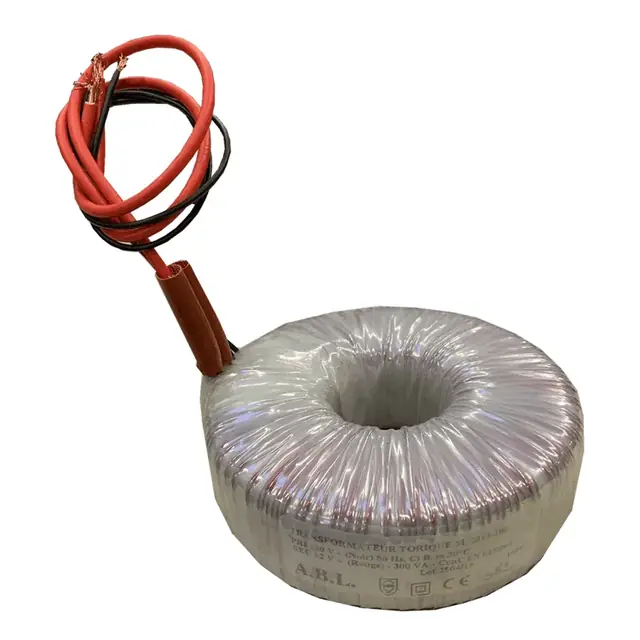

Der Ringkerntransformator, kurz Ringkerntrafo oder Ringtrafo, auch Toroidtransformator genannt, hat einen Magnetkern in Form eines Torus: einen Ring aus einem spiralförmig aufgewickelten Blechband. Primär- und Sekundärwicklung sind über den gesamten Umfang des Rings verteilt, statt wie beim Transformator mit EI-Kernblechen auf einem Schenkel zu sitzen. Die beiden Wicklungen bleiben voneinander getrennt: Zwischen den 230 V und der Ausgangsspannung besteht keine elektrische Verbindung.

Das Funktionsprinzip ist dasselbe wie bei jedem Transformator: Der Wechselstrom in der Primärwicklung erzeugt im Ringkern einen magnetischen Fluss, der in der Sekundärwicklung die Ausgangsspannung induziert. Ein Ringkerntransformator ändert die Spannung, nicht die Frequenz, und liefert immer Wechselspannung.

Ringkerntrafo oder herkömmlicher Transformator: die Unterschiede

• Kompakter und leichter: Bei gleicher Leistung braucht ein Ringkerntransformator weniger Platz und wiegt weniger als ein herkömmlicher Transformator.
• Leiser: Der Ringkern brummt weniger und hat nur ein geringes magnetisches Streufeld. Deshalb wird er in der Nähe empfindlicher Geräte und in der Audiotechnik geschätzt.

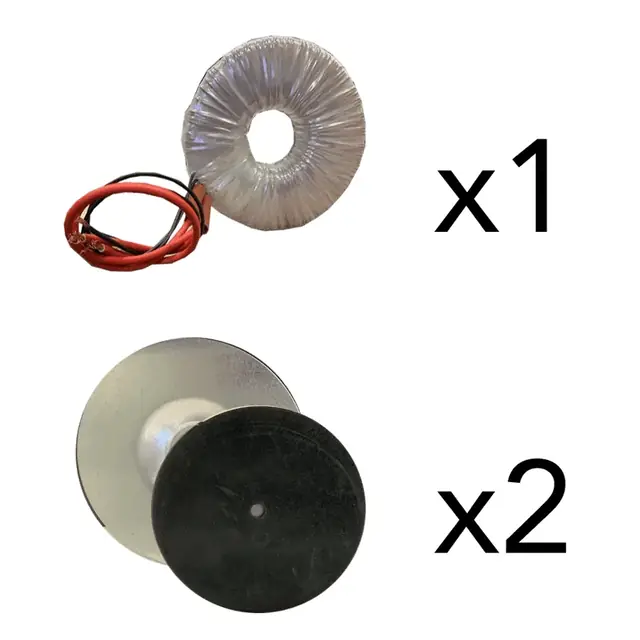

• Eine einzige Schraube: Er wird mit einer Zentralschraube und einer Befestigungsschale montiert statt mit vier Schrauben.
• Hoher Einschaltstrom: Beim Einschalten zieht er einen hohen Strom. Auf der 230-V-Seite sichern Sie ihn mit einer trägen Sicherung (T) oder einem Leitungsschutzschalter Charakteristik D ab; eine flinke Sicherung oder ein Leitungsschutzschalter Charakteristik B lösen aus.

Über 2 kVA, bei Drehstrom oder wenn ein belüftetes oder geschlossenes Gehäuse gebraucht wird, bleibt der herkömmliche Transformator die richtige Wahl: Siehe unsere einphasigen Transformatoren von 63 VA bis 20 kVA in IP00, IP23 oder IP54.

Beleuchtung, Pool, Tore: Einsatzbereiche des Ringkerntrafos

• Niedervolt-Beleuchtung: Spots und Halogenlampen mit 12 V, im Haus wie im Garten. Siehe unsere Beleuchtungstransformatoren.
• Poolbeleuchtung: Poolscheinwerfer mit 12 V Wechselspannung; der Transformator wird außerhalb der Bereiche 0, 1 und 2 des Beckens installiert, im Technikraum. Für die Elektroinstallation eines Schwimmbeckens gilt die IEC 60364-7-702 (in Frankreich NF C 15-100). Siehe den Pool-Transformator 230 V / 12 V und unsere Transformatoren für Garten und Pool.
• Automatisierung: Torantriebe, Magnetventile für die Bewässerung, Relais und Schütze mit 24 V Wechselspannung. Siehe unsere Transformatoren für Tore.
• Trennung eines Geräts: Das Modell 230 V / 230 V trennt ein Gerät galvanisch vom Netz, ohne seine Spannung zu ändern.
• Audio: Den Ringkerntransformator nach Maß gibt es auch in einer Audio-Ausführung.

Ringkerntransformator auswählen und installieren

Die Spannung

Lesen Sie das Typenschild des Geräts: „12 V AC“, „12 V ~“ oder „AC/DC“ funktionieren an einem Ringkerntrafo. LED-Streifen und viele LED-Spots brauchen geregelte 12 V Gleichspannung: Dafür ist ein LED-Netzteil nötig, kein Transformator. Die in älteren Anleitungen genannten 220 V entsprechen dem heutigen 230-V-Netz.

Die Leistung

Addieren Sie die Leistung der Lampen oder Geräte, multiplizieren Sie mit 1,25 und wählen Sie die nächsthöhere Leistung. Ein Halogenscheinwerfer mit 300 W braucht 375 VA, also einen Ringkerntrafo mit 400 VA.

Der Einbau

Ein Ringkerntrafo ist ein offener Transformator: Er wird in ein Gehäuse oder einen Schaltschrank eingebaut, trocken und mit Luft ringsum, denn er wird im normalen Betrieb warm. Er ist für den Dauerbetrieb bis 40 °C Umgebungstemperatur ausgelegt. Die Zentralschraube darf niemals gleichzeitig den metallischen Boden und den Deckel eines Gehäuses berühren: Sie würde eine Kurzschlusswindung bilden, die den Transformator zerstört. Bei 12 oder 24 V fließt ein hoher Strom: Der Leitungsquerschnitt wird nach Leistung und Leitungslänge berechnet.

In Gailhan (Frankreich) gefertigt, gewickelt und geprüft

Unsere Ringkerntransformatoren werden in unserer Werkstatt in Gailhan im Département Gard (Südfrankreich) gewickelt und zu 100 % geprüft, wie unsere Einphasen-, Drehstrom- und Spartransformatoren; dasselbe Team übernimmt Bestellung, Beratung und Kundenservice. Die Serienmodelle haben 2 Jahre Garantie und werden in 24 bis 48 h aus Frankreich versandt. Unsere Modelle für Kleinspannung fallen unter die EN 61558-2-6, die Norm für Sicherheitstransformatoren.

Für Gewerbekunden: Das Geschäftskundenkonto zeigt die Preise ohne Mehrwertsteuer und gewährt sofort 5 % Rabatt.

Der Ringkerntrafo nach Maß

Eine Spannung, die es in Serie nicht gibt, mehrere Sekundärwicklungen, Anzapfungen, ein thermischer Schutz oder eine Audio-Ausführung? Den Ringkerntransformator nach Maß konfigurieren Sie online, von 50 bis 2 000 VA, und sehen sofort den Preis. Für einen besonderen Fall beschreiben Sie uns Ihren Bedarf: Wir antworten mit einem Angebot innerhalb von 48 h. Alle Modelle außerhalb der Serie finden Sie bei unseren Sonderanfertigungen.

Nach Spannung: Trafo 230 V auf 12 V und Trafo 230 V auf 24 V.
