Transformateur d'isolement triphasé 400 V / 690 V + N
Élévateur vers le 690 V industriel · couplage Dyn11 · de 1 à 100 kVA · fabriqué en France
Pas encore d'avis sur ce modèle25 kVA20,9 A par phase au secondaire
- —
- —
- Garantie 5 ans · bobiné et testé à Gailhan
Points clés

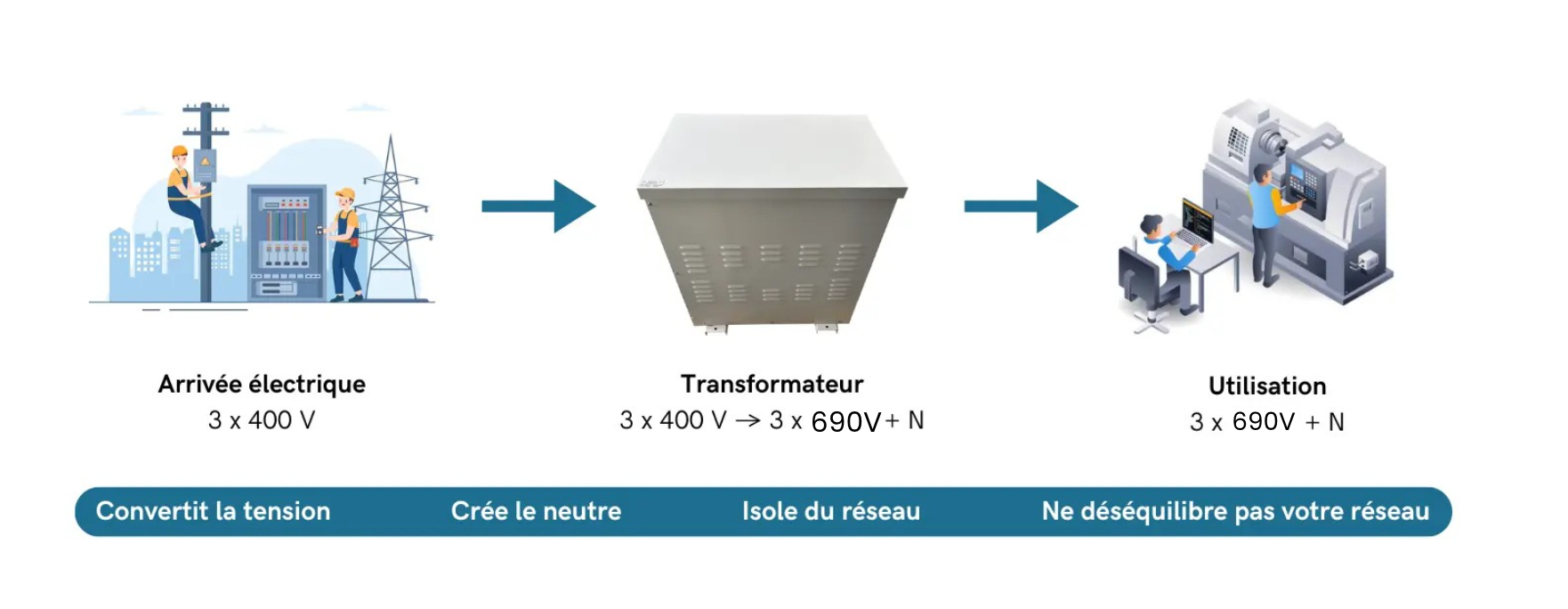

Ce transformateur d'isolement triphasé élève un réseau 3 × 400 V en 3 × 690 V, avec un neutre sorti : 690 V entre phases, 398 V entre phase et neutre. Il alimente des moteurs, pompes, variateurs et équipements industriels prévus pour le 690 V sur un site distribué en 400 V, ou sert de source 690 V à un banc d'essai. Couplage Dyn11, écran électrostatique de série, de 1 à 100 kVA en IP00, IP23 ou IP54, et de 125 à 1 000 kVA sur devis : il est bobiné et essayé dans notre atelier de Gailhan, dans le Gard.
Câbles, disjoncteurs, sectionneurs et bornes du départ 690 V doivent être prévus pour cette tension : vérifiez leur tension d'emploi.
Essais diélectriques de la fiche technique : 5 000 V · 60 s entre secondaire et masse, 5 500 V · 60 s entre primaire et secondaire.
Pour abaisser un réseau 690 V vers du 400 V, prenez le 690 V → 400 V + N, conçu pour ce sens.
Dans quels cas utiliser un transformateur d'isolement triphasé 400 V / 690 V ?
- Alimenter un moteur ou une pompe 690 V de forte puissance sur un site distribué en 400 V.
- Construire un banc d'essai ou de réception de moteurs, variateurs et convertisseurs 690 V.
- Tester à l'atelier des équipements éoliens, dont la tension est souvent de 690 V.
- Alimenter des engins et équipements de chantier, de carrière ou de tunnel prévus pour 690 V.
Il fonctionne en 50 Hz ; en 60 Hz sur confirmation. Il ne convient pas aux réseaux 400 Hz.
Caractéristiques du transformateur d'isolement triphasé 400 V / 690 V + N
Valeurs pour la configuration choisie : 25 kVA · IP23.
- Tension entre phases
- 3 × 400 V
- Couplage
- Triangle (Δ)
- Courant nominal de ligne
- 36,1 A
- Bornes
- 1U 1V 1W + PE
- Tension entre phases
- 3 × 690 V
- Couplage
- Étoile avec neutre (YN)
- Courant nominal de ligne
- 20,9 A
- Tension phase-neutre
- 398 V
- Bornes
- 2U 2V 2W 2N + PE
- Type
- Transformateur sec, refroidissement naturel
- Circuit magnétique
- 3 colonnes, une bobine par phase
- Classe d'isolation
- H (180 °C)
- Écran électrostatique
- De série, relié à la terre
- Normes
- EN IEC 61558-1 et EN IEC 61558-2-4
- Indice de protection
- IP23, capot métallique ventilé
- Encombrement L × P × H
- 525 × 320 × 550 mm
- Poids
- 131 kg
- Fixation
- 2 pieds, trous Ø 12 mm
- Température ambiante
- 40 °C maximum
De 63 à 100 kVA, pertes et rendement sont communiqués sur demande.
Puissances et prix
De 1 à 100 kVA. Au-delà, sur devis.
| Puissance | Courant prim. / sec. | Disjoncteur conseillé | Pertes à vide / en charge | Rendement | Poids | Encombrement (mm) | Prix HT | Départ |
|---|---|---|---|---|---|---|---|---|
| 1 kVA | 1,4 / 0,8 A | D 2 A | 13 / 54 W | 93,8 % | 13 kg | 340 × 310 × 350 | 381,58 € | 3 jours |
| 2 kVA | 2,9 / 1,7 A | D 4 A | 22 / 107 W | 94,0 % | 20 kg | 340 × 310 × 350 | 430,75 € | 3 jours |
| 2,5 kVA | 3,6 / 2,1 A | D 4 A | 24 / 122 W | 94,5 % | 22 kg | 340 × 310 × 350 | 448,25 € | 3 jours |
| 3,15 kVA | 4,5 / 2,6 A | D 6 A | 30 / 135 W | 95,0 % | 26 kg | 340 × 310 × 350 | 467,42 € | 3 jours |
| 4 kVA | 5,8 / 3,3 A | D 10 A | 42 / 238 W | 93,5 % | 40 kg | 460 × 320 × 500 | 665,75 € | 3 jours |
| 5 kVA | 7,2 / 4,2 A | D 10 A | 51 / 252 W | 94,3 % | 46 kg | 460 × 320 × 500 | 694,92 € | 3 jours |
| 6,3 kVA | 9,1 / 5,3 A | D 10 A | 59 / 287 W | 94,8 % | 52 kg | 460 × 320 × 500 | 736,58 € | 3 jours |
| 8 kVA | 11,5 / 6,7 A | D 16 A | 90 / 284 W | 95,5 % | 74 kg | 525 × 335 × 550 | 1 031,58 € | 3 jours |
| 10 kVA | 14,4 / 8,4 A | D 16 A | 98 / 335 W | 95,9 % | 81 kg | 525 × 335 × 550 | 1 094,92 € | 3 jours |
| 12 kVA | 17,3 / 10,0 A | D 20 A | 114 / 370 W | 96,1 % | 91 kg | 525 × 335 × 550 | 1 425,75 € | 3 jours |
| 16 kVA | 23,1 / 13,4 A | D 25 A | 131 / 424 W | 96,6 % | 105 kg | 525 × 335 × 550 | 1 432,42 € | 3 jours |
| 20 kVA | 28,9 / 16,7 A | D 32 A | 147 / 484 W | 96,9 % | 117 kg | 525 × 335 × 550 | 1 514,92 € | 3 jours |
| 25 kVA | 36,1 / 20,9 A | D 40 A | 155 / 579 W | 97,1 % | 126 kg | 525 × 335 × 550 | 1 686,58 € | 3 jours |
| 30 kVA | 43,3 / 25,1 A | D 50 A | 179 / 672 W | 97,2 % | 142 kg | 525 × 335 × 550 | 1 854,08 € | 3 jours |
| 40 kVA | 57,7 / 33,5 A | D 63 A | 158 / 829 W | 97,6 % | 139 kg | 700 × 480 × 720 | 2 255,75 € | 3 jours |
| 50 kVA | 72,2 / 41,8 A | D 80 A | 190 / 980 W | 97,7 % | 162 kg | 700 × 480 × 720 | 2 383,25 € | 3 jours |
| 63 kVA | 90,9 / 52,7 A | D 100 A | —* | —* | 220 kg | 700 × 480 × 720 | 3 789,92 € | 6 jours |
| 80 kVA | 115,5 / 66,9 A | D 125 A | —* | —* | 300 kg | 700 × 480 × 720 | 4 591,58 € | 6 jours |
| 100 kVA | 144,3 / 83,7 A | boîtier moulé 160 A | —* | —* | 345 kg | 700 × 480 × 720 | 5 358,25 € | 6 jours |
| De 125 à 1 000 kVA | Sur devis, dans les puissances normalisées : 125, 160, 200, 250, 315, 400, 500, 630, 800 et 1 000 kVA. Demander un devis | |||||||
Courants nominaux : primaire en 400 V / secondaire en 690 V. Disjoncteur courbe D au primaire. Pertes et rendement : valeurs de conception, à pleine charge. * De 63 à 100 kVA : pertes et rendement sur demande. Prix hors transport. Formule du calculateur : kVA = √3 × 690 V × A ÷ 1 000 (courant côté 690 V), puissance normalisée immédiatement supérieure.
Schéma de câblage et plan du coffret
Extraits de la fiche technique : branchement bobine par bobine et cotes du coffret.
Installation et protection
Valeurs pour 25 kVA. L'installation reste dimensionnée par l'installateur.
Protection amont
Disjoncteur D 40 A
ou fusibles aM 40 A · courant d'appel ≈ 433 A crête
Neutre du secondaire
- Relié à la terre : schéma TN-S, le plus courant.
- Isolé : schéma IT, avec contrôleur permanent d'isolement.
Sécurité
- Raccordement par une personne qualifiée.
- Terre raccordée avant la mise sous tension.
- IP00 : dans une armoire ou un local électrique fermé.
Normes, garanties et options
Un transformateur standard, fabriqué sur commande, adaptable à votre installation.
Questions fréquentes
Sur le transformateur d'isolement triphasé 400 V / 690 V + N.
Pourquoi utiliser du 690 V ?
À puissance égale, le courant en 690 V est 1,7 fois plus faible qu'en 400 V : câbles plus fins, pertes réduites. C'est la tension des gros moteurs, des variateurs de forte puissance et de l'éolien ; un transformateur d'isolement triphasé 400 V / 690 V la crée à partir du réseau du site.
Quelle protection prévoir côté 690 V ?
Des appareils prévus pour 690 V, calibrés sur le courant du secondaire (colonne « Courant prim. / sec. » du tableau). Le choix final revient à l'installateur.
Puis-je l'utiliser pour passer de 690 V à 400 V ?
Non : utilisez plutôt le transformateur d'isolement triphasé 690 V → 400 V + N : enroulements, couplage et neutre sont conçus pour ce sens.
Comment câbler un transformateur d'isolement triphasé 400 V / 690 V ?
Branchement du primaire : le réseau arrive sur les bornes 1U, 1V et 1W, la terre sur PE ; le couplage en triangle est réalisé en usine. Au secondaire, les départs partent des bornes 2U, 2V et 2W, le neutre de la borne 2N. Le schéma de câblage complet est sur la fiche technique.
Quelle puissance choisir ?
Pour choisir votre transformateur d'isolement triphasé 400 V / 690 V, multipliez le courant par phase côté 690 V par 690 V et par √3, puis prenez la puissance normalisée immédiatement supérieure. Pour 20 A par phase : 23,9 kVA, donc un 25 kVA. Le calculateur du tableau fait ce calcul pour vous.
Fabriquez-vous des transformateurs triphasés de plus de 100 kVA ?
Oui, sur devis : nous fabriquons aussi ce transformateur d'isolement triphasé 400 V / 690 V de 125 à 1 000 kVA, dans les puissances normalisées 125, 160, 200, 250, 315, 400, 500, 630, 800 et 1 000 kVA. Choisissez la puissance en haut de page, sous les puissances à prix, ou demandez un devis : réponse sous 48 h.
Quelle protection installer en amont ?
Au primaire (400 V) de votre transformateur d'isolement triphasé 400 V / 690 V, un disjoncteur courbe D ou des fusibles aM, dimensionnés sur le courant nominal : pour 25 kVA, 36,1 A par phase, soit un disjoncteur D 40 A ou des fusibles aM 40 A. À la mise sous tension, le courant d'appel atteint environ douze fois le courant nominal ; le calibre de chaque puissance est dans le tableau.
IP00, IP23 ou IP54 : que choisir ?
IP00 : transformateur nu, à installer dans une armoire ou un local électrique fermé. IP23 : capot ventilé, pour un local technique à l'abri de l'eau. IP54 : coffret fermé, protégé contre les poussières et les projections d'eau.
Quel délai de livraison ?
De 1 à 50 kVA, départ de notre atelier sous 3 jours ouvrés ; de 63 à 100 kVA, sous 6 jours ouvrés. Jusqu'à 30 kg, le transformateur part en colis Chronopost, livraison offerte en France. Au-delà, il voyage sur palette avec Kuehne + Nagel : 48 à 72 h en France métropolitaine, 96 h en Europe ; la palette est offerte dès 1 000 € HT d'achat, sinon forfait de 50 € HT.
