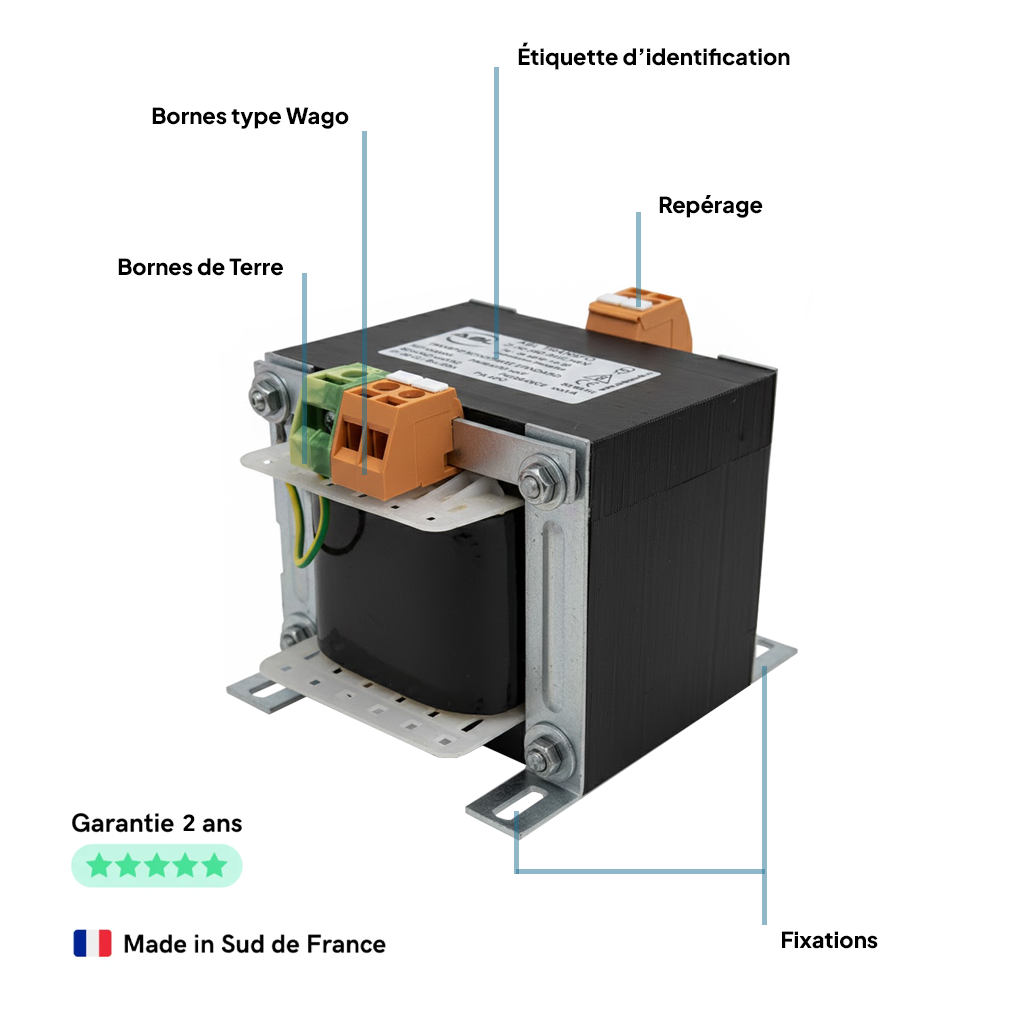

Transformateur monophasé 230 V / 24 V
24 V alternatif · de 63 VA à 20 kVA · IP00, IP23 ou IP54 · fabriqué en France
4,9 · 11 avis63 VA2,62 A en 24 V
- —
- —
- Garantie 2 ans · bobiné et testé à Gailhan
Points clés
Ce transformateur 230V 24V abaisse le réseau monophasé 230 V — l'ancien 220 V — en 24 volts alternatifs, la très basse tension des automatismes, de la commande et de l'éclairage : motorisations de portail, électrovannes d'arrosage, relais et contacteurs, gâches électriques, lampes halogènes. Primaire et secondaire sont deux enroulements séparés. De 63 VA à 20 kVA, nu (IP00), sous capot ventilé (IP23) ou en boîtier étanche (IP54) : il est bobiné et testé dans notre atelier de Gailhan, dans le Gard.
220 V est l'ancienne appellation du 230 V. Un transformateur 220V 24V se branche sur le même réseau et donne le même 24 V.
Le courant est presque dix fois plus fort qu'en 230 V : sur 25 m, 10 A demandent déjà du 10 mm². Calculez la section avant de tirer le câble.
C'est normal : environ 25,4 V à vide sur le 63 VA, 24,7 V sur le 1 000 VA. La tension descend à 24 V à pleine charge.
Dans quels cas utiliser un transformateur 24V ?
- Motorisations de portails, de portes de garage et de volets roulants en 24 V alternatif.
- Électrovannes et programmateurs d'arrosage automatique.
- Circuits de commande : bobines de relais et de contacteurs, électrovannes industrielles.
- Gâches électriques, interphones, sonnettes et centrales d'alarme.
- Éclairage basse tension : lampes halogènes 24 V, éclairage de manèges et de stands forains.
- Bancs de test et machines qui demandent une très basse tension alternative.
Il fonctionne sur les réseaux 50 et 60 Hz et donne du courant alternatif : pour du 24 V continu, voir la section suivante.
24 V alternatif ou 24 V continu ?
Regardez la plaque de votre appareil. La mention décide du produit.
- Moteurs de portail et de volets roulants en 24 V AC
- Électrovannes d'arrosage
- Bobines de relais et de contacteurs 24 V AC
- Lampes halogènes 24 V
- Gâches, sonnettes et interphones 24 V AC
Caractéristiques du transformateur 230 V / 24 V
Valeurs pour la configuration choisie : 63 VA · IP00.
- Tension
- 230 V alternatif (ancien 220 V)
- Courant nominal
- —
- Bornes
- 1 (0 V) · 2 (230 V) · terre
- Protection conseillée
- —
- Tension en charge
- 24 V alternatif
- Tension à vide
- —
- Courant nominal
- —
- Bornes
- 3 (0 V) · 4 (24 V)
- Protection conseillée
- —
- Type
- Transformateur sec, deux enroulements séparés
- Circuit magnétique
- Tôles EI, induction 1,2 T
- Classe d'isolation
- H (180 °C)
- Échauffement
- 50 °C, ambiante 40 °C maximum
- Normes
- EN 61558-2-4 et EN 61558-2-6
- Protection thermique
- Sur demande
- Indice de protection
- —
- Encombrement L × P × H
- —
- Poids
- —
- Fixation
- —
- Altitude
- 3 000 m maximum
- Raccordement
- Bornes à vis jusqu'à 55 A (1 kVA sur ce modèle), cosses au-delà
De 10 à 20 kVA, pertes et rendement sont communiqués sur demande.
Puissances et prix
De 63 VA à 20 kVA. Au-delà, ou pour une autre tension, sur devis.
| Puissance | Courant 24 V | Fusible primaire | Protection 24 V | Pertes à vide / en charge | Rendement | Poids | Encombrement (mm) | Prix HT |
|---|---|---|---|---|---|---|---|---|
| 63 VA | 2,6 A | aM 2 A | aM 4 A | 2 / 3,4 W | 92,1 % | 1,5 kg | 75 × 68 × 73 | 47,42 € |
| 100 VA | 4,2 A | aM 2 A | aM 6 A | 3 / 5,3 W | 92,0 % | 2 kg | 84 × 82 × 78 | 57,42 € |
| 160 VA | 6,7 A | aM 2 A | aM 8 A | 4 / 8,6 W | 91,9 % | 2,5 kg | 96 × 89 × 87 | 63,25 € |
| 200 VA | 8,3 A | aM 2 A | aM 10 A | 5 / 9,1 W | 93,0 % | 2,6 kg | 118 × 97 × 97 | 66,58 € |
| 250 VA | 10,4 A | aM 2 A | aM 12 A | 6 / 10,2 W | 93,6 % | 3,9 kg | 108 × 95 × 100 | 78,25 € |
| 300 VA | 12,5 A | aM 2 A | aM 16 A | 6 / 14,9 W | 93,0 % | 4 kg | 108 × 103 × 94 | 80,75 € |
| 400 VA | 16,7 A | aM 2 A | aM 20 A | 8 / 15 W | 94,2 % | 6 kg | 126 × 122 × 108 | 102,42 € |
| 500 VA | 20,8 A | aM 4 A | aM 25 A | 10 / 18,4 W | 94,4 % | 6,8 kg | 126 × 110 × 115 | 112,42 € |
| 630 VA | 26,2 A | aM 4 A | aM 32 A | 11 / 24,5 W | 94,3 % | 9 kg | 150 × 124 × 126 | 132,42 € |
| 750 VA | 31,2 A | aM 4 A | aM 40 A | 15 / 23,6 W | 94,8 % | 10,3 kg | 150 × 120 × 135 | 144,92 € |
| 1 kVA | 41,7 A | aM 6 A | aM 50 A | 18 / 29 W | 95,3 % | 14 kg | 150 × 144 × 127 | 175,75 € |
| 1,6 kVA | 66,7 A | aM 8 A | aM 80 A | 19 / 46,9 W | 95,9 % | 16,4 kg | 180 × 140 × 160 | 219,92 € |
| 2 kVA | 83,3 A | aM 10 A | aM 100 A | 19 / 60,3 W | 96,0 % | 20 kg | 180 × 160 × 160 | 243,25 € |
| 2,5 kVA | 104,2 A | aM 12 A | aM 125 A | 24 / 67,6 W | 96,3 % | 24 kg | 180 × 180 × 150 | 250,75 € |
| 3 kVA | 125,0 A | aM 16 A | aM 160 A | 37 / 81,3 W | 96,1 % | 29 kg | 180 × 200 × 160 | 288,25 € |
| 4 kVA | 166,7 A | aM 20 A | aM 200 A | 42 / 103,8 W | 96,3 % | 33 kg | 240 × 190 × 220 | 425,75 € |
| 5 kVA | 208,3 A | aM 25 A | aM 250 A | 45 / 121,3 W | 96,7 % | 36 kg | 240 × 200 × 220 | 458,25 € |
| 6,3 kVA | 262,5 A | aM 32 A | aM 315 A | 56 / 130,3 W | 97,0 % | 40 kg | 240 × 210 × 220 | 483,25 € |
| 7,5 kVA | 312,5 A | aM 40 A | aM 400 A | 56 / 160 W | 97,1 % | 46 kg | 240 × 230 × 220 | 548,25 € |
| 10 kVA | 416,7 A | aM 50 A | aM 500 A | —* | —* | 75 kg | 390 × 150 × 470 | 1 012,42 € |
| 15 kVA | 625,0 A | aM 80 A | aM 800 A | —* | —* | 80 kg | 390 × 160 × 470 | 1 145,75 € |
| 20 kVA | 833,3 A | aM 100 A | aM 1000 A | —* | —* | 95 kg | 390 × 170 × 470 | 1 279,92 € |
Fusibles aM calibrés sur le courant nominal ; à la place, un disjoncteur courbe D du même calibre. * De 10 à 20 kVA : poids et cotes du catalogue, pertes sur demande.
Section du câble côté 24 V
La chute de tension dépend du courant et de la longueur. Visez moins de 5 % (3 % pour l'éclairage).
| Section | Chute | Tension à l'appareil | Chute en % | Verdict |
|---|
Câble cuivre, résistivité 0,0225 Ω·mm²/m (en service), aller et retour, sans la réactance. « Trop fin pour ce courant » : courant admissible d'un câble cuivre isolé PVC sous conduit, deux conducteurs chargés, à titre indicatif. Le dimensionnement final revient à l'installateur (NF C 15-100).
Raccordement et encombrement
Extraits de la fiche technique : schéma, bornier et cotes.
PDF · caractéristiques, puissances et références, protections
Protection du primaire
—
—
Protection du 24 V
—
Au plus près du transformateur, sur le départ 24 V.
Sécurité
- Raccordement hors tension, par une personne qualifiée.
- Terre raccordée avant la mise sous tension.
- IP00 : dans une armoire ou un coffret fermé.
Normes, garanties et options
Un transformateur standard, fabriqué à Gailhan, décliné en d'autres tensions.
Questions fréquentes
Sur le transformateur monophasé 230 V / 24 V.
Ce transformateur 230V 24V donne-t-il du courant continu ?
Non : il donne du 24 V alternatif. Pour du 24 V continu, prenez une alimentation 230 V / 24 V continu (moteurs, gâches, batteries) ou une alimentation LED 24 V (rubans LED, électronique).
Transformateur 220V 24V ou 230V 24V : quelle différence ?
Aucune : 220 V est l'ancienne appellation du réseau 230 V. Un transformateur 220V 24V se branche sur le même réseau et donne le même 24 V.
Quelle puissance choisir ?
Additionnez la puissance des appareils alimentés en 24 V, multipliez par 1,25 et prenez la puissance immédiatement supérieure : un moteur de portail de 200 W demande 250 VA ; 1 200 W d'appareils demandent 1 500 VA, donc un 1,6 kVA. Le calculateur du tableau fait ce calcul.
Pourquoi je mesure plus de 24 V ?
À vide, la tension est un peu plus haute : environ 25,4 V sur le 63 VA et 24,7 V sur le 1 000 VA. Elle descend à 24 V quand le transformateur débite son courant nominal. Mesurez avec le multimètre en position alternatif (V~).
Quelle section de câble au secondaire ?
Elle dépend du courant et de la longueur : en 24 V, 1 V de chute fait déjà 4 %. Par exemple, 10 A sur 25 m demandent du 10 mm² pour rester sous 5 %. Le calculateur de section fait le calcul pour votre installation.
Comment brancher un transformateur 230V 24V ?

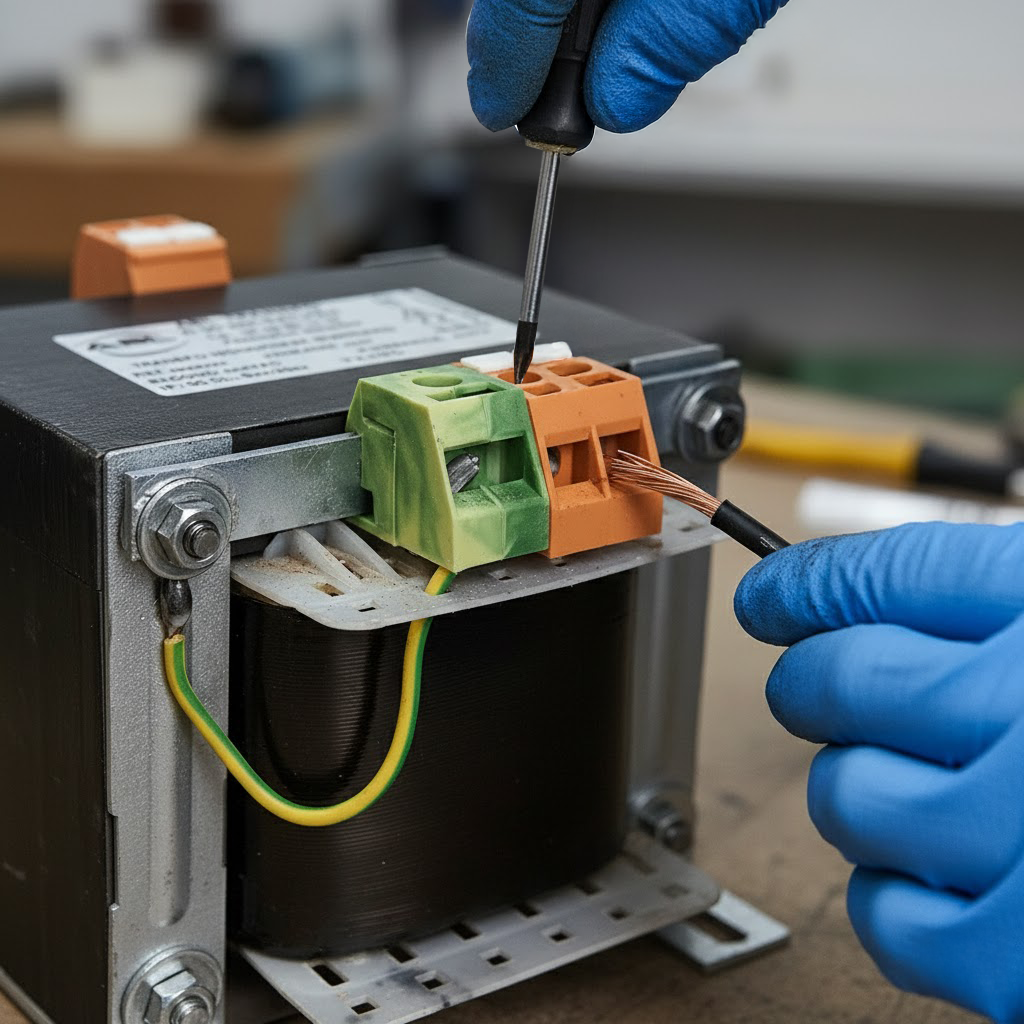

Le 230 V arrive sur les bornes 1 (0 V) et 2 (230 V), la terre sur la borne de terre du primaire ; vos appareils 24 V partent des bornes 3 (0 V) et 4 (24 V). Le schéma de raccordement est sur la fiche technique.
Quelle protection installer ?
Au primaire, un fusible aM ou un disjoncteur courbe D calibrés sur le courant primaire : 2 A pour le 63 VA, 6 A pour le 1 000 VA. Au secondaire, une protection sur le courant 24 V : fusible aM 4 A pour le 63 VA, 50 A pour le 1 000 VA. À la mise sous tension, le transformateur appelle environ douze fois son courant nominal ; le calibre de chaque puissance est dans le tableau.
Peut-on l'utiliser à l'envers, de 24 V vers 230 V ?
Pas depuis une batterie : elle donne du courant continu, qu'un transformateur ne sait pas élever. Il faut un convertisseur, aussi appelé onduleur. Pour un autre cas, décrivez-nous votre besoin.
IP00, IP23 ou IP54 : que choisir ?
IP00 : transformateur nu, à installer dans une armoire ou un coffret. IP23 : capot ventilé, pour un local sec. IP54 : boîtier moulé jusqu'à 630 VA, coffret étanche au-delà, protégé contre les poussières et les projections d'eau, pour l'extérieur abrité.
Convient-il aux fêtes foraines et à la très basse tension de sécurité ?
La très basse tension de sécurité (TBTS), exigée par exemple sur les manèges et dans les lieux humides, demande un transformateur de sécurité conforme à la norme EN 61558-2-6 : c'est le cas de ce transformateur 230 V / 24 V, conforme aux normes en vigueur (EN 61558-2-4 et EN 61558-2-6).
