Fabricant à Gailhan (Gard) depuis 1993

Transformateurs 220 V / 24 V

Du 230 V (l’ancien 220 V) vers le 24 V : transformateurs monophasés, toriques et étanches pour le 24 V alternatif des automatismes et de la commande, alimentations pour le 24 V continu. Nos transformateurs sont bobinés à Gailhan, les prix sont affichés.

  • 8modèles
  • 36,32 € HT43,58 € TTCprix de départ
  • Garantie 2 anstransformateurs bobinés à Gailhan
  • 24 à 48 hexpédition des modèles de série
Voir les modèles Demander un devis gratuit
Transformateur monophasé 230 V / 24 V
Transformateur monophasé 230 V / 24 V

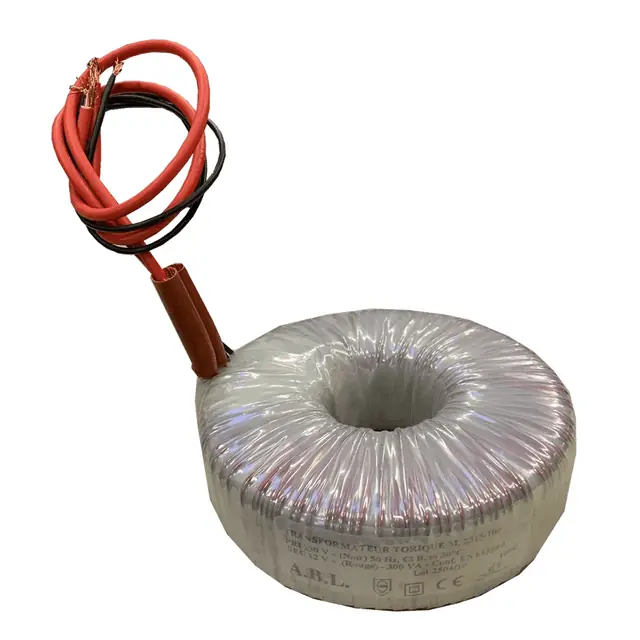

Transformateur torique 230 V / 24 V
Transformateur torique 230 V / 24 V

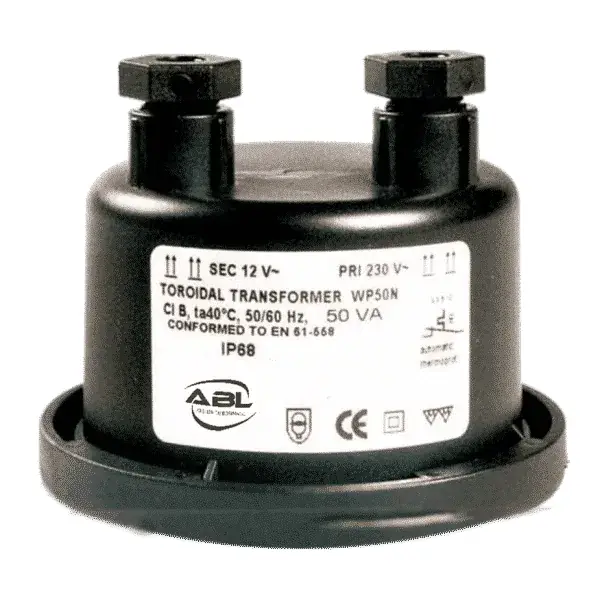

Transformateur étanche Garden 230 V / 24 V
Transformateur étanche Garden 230 V / 24 V
  • Expédition sous 24 à 48 h
  • Chronopost : relais offert dès 30 €, express J+1
  • Compte pro : −5 % sur tout le site
  • Conseil du lundi au vendredi, 8 h – 18 h
Prix

Transformateurs monophasés 230 V / 24 V

Nus (IP00), sous capot (IP23) ou étanches (IP54) : automatismes, portails, circuits de commande, éclairage en 24 V alternatif.

3 modèles

Transformateur torique 230 V / 24 V

Compact et silencieux, livré avec sa coupelle de fixation : éclairage basse tension et appareils en 24 V alternatif.

1 modèle

Pour l’extérieur

Transformateur de sécurité étanche IP68, à poser dehors, câbles fournis.

1 modèle

Alimentations 230 V AC / 24 V DC

Pour le « transformateur 220 V 24 V continu » : moteurs, automatismes et rubans LED en 24 V continu demandent une alimentation, pas un transformateur.

2 modèles

Sur un réseau 400 V

Branché entre deux phases d’un réseau 400 V, ce transformateur donne le 24 V des circuits de commande d’une armoire.

1 modèle

Bien choisir : transformateurs 220 V / 24 V

Alternatif ou continu ?

La plaque de l’appareil le dit : « 24 V AC » ou « ~ » pour un transformateur, « 24 V DC » ou « ⎓ » pour une alimentation.

Les alimentations AC/DC

Quelle puissance ?

Additionnez la puissance des appareils, multipliez par 1,25 et prenez la puissance immédiatement supérieure : un moteur de portail de 200 W demande 250 VA.

Quel indice de protection ?

IP00 dans une armoire électrique, IP23 sous capot dans un local sec, IP54 en extérieur abrité, IP68 posé dehors.

Transformateurs de commande

Quelle protection ?

Côté 230 V, un fusible aM ou un disjoncteur courbe D, qui supportent l’appel de courant à la mise sous tension ; côté 24 V, une protection calibrée sur le courant de sortie.

Sur mesure

Une tension ou une puissance introuvable ?

Nous bobinons votre transformateur monophasé sur mesure dans notre atelier de Gailhan : tension d’entrée, tension de sortie, puissance, protection.

Demander un devis gratuit Configurer en ligne

Tout savoir

À quoi sert un transformateur 220 V / 24 V

Le 24 V alternatif est la tension des automatismes, des portails, des circuits de commande d’armoires électriques et de nombreux éclairages basse tension. « 220 V » n’est que l’ancien nom du réseau 230 V : un transformateur 220 V / 24 V et un transformateur monophasé 230 V / 24 V sont le même appareil. Pour une armoire, le modèle nu IP00 se fixe au fond du coffret ; dans un local sec, la version sous capot IP23 protège les bornes ; à l’extérieur, la version IP54 ou un modèle étanche IP68.

Transformateur 220 V 24 V continu : en fait, une alimentation

Un transformateur ne donne jamais de courant continu. Pour un moteur, une électrovanne, un automate ou un ruban LED marqué « 24 V DC », il faut une alimentation 24 V DC. L’alimentation redressée (transformateur et pont de diodes) encaisse les pointes de courant des moteurs ; à vide, sa tension monte au-dessus de 24 V et redescend en charge. L’alimentation à découpage régule sa tension : c’est celle des LED et de l’électronique.

Calculer la puissance d’un transformateur 24 V

Additionnez la puissance de tout ce qui sera branché, multipliez par 1,25 et prenez la puissance immédiatement supérieure. Au secondaire, le courant vaut la puissance divisée par 24 : un transformateur de 250 VA fournit environ 10 A. À puissance égale, le 24 V fait circuler deux fois moins de courant que le 12 V : les câbles chauffent moins et la tension chute moins sur les longueurs, ce qui en fait la tension des installations étendues.

Fabriqués à Gailhan, expédiés sous 24 à 48 h

Nos transformateurs 230 V / 24 V, monophasés, toriques et étanches, sont bobinés et testés à 100 % dans notre atelier de Gailhan, dans le Gard, et garantis 2 ans. Les modèles de série partent sous 24 à 48 h. En France, le point relais Chronopost (2 à 3 jours) est offert dès 30 € de commande ; l’express à domicile, le lendemain avant 13 h, est offert dès 150 €. Autre tension, autre puissance, plusieurs secondaires : nous fabriquons sur mesure.

Questions fréquentes

Quel transformateur pour un portail en 24 V ?

Un transformateur 230 V / 24 V alternatif si l’armoire de commande du portail l’attend en 24 V AC, une alimentation 24 V DC si elle est marquée « DC ». La puissance est celle du moteur multipliée par 1,25, arrondie à la puissance supérieure. Voir aussi nos transformateurs pour portails.

Transformateur 220 V 24 V continu : lequel choisir ?

Aucun transformateur ne donne du continu : prenez une alimentation 230 V AC / 24 V DC. Redressée pour les moteurs et les automatismes, à découpage régulée pour les LED et l’électronique.

Quelle puissance de transformateur 24 V choisir ?

La puissance totale des appareils multipliée par 1,25, arrondie à la puissance supérieure : 120 W demandent 150 VA, donc un 160 VA en monophasé ou un 200 VA en torique.

Peut-on faire du 24 V avec du 400 V ?

Oui, avec un transformateur monophasé 400 V / 24 V, branché entre deux phases du réseau 400 V : c’est le cas des circuits de commande dans les armoires industrielles. Le modèle 230-400 V / 2 × 24 V accepte l’une ou l’autre tension à l’entrée.

À quoi sert un transformateur 2 × 24 V ?

Ses deux enroulements de 24 V s’utilisent séparément, par exemple pour deux circuits isolés l’un de l’autre, en série pour obtenir 48 V, ou en parallèle pour doubler le courant en respectant le sens des enroulements indiqué sur le schéma de la fiche.

12 V ou 24 V : comment choisir ?

C’est l’appareil qui décide : sa tension est écrite sur la plaque. Pour une installation neuve où les deux existent, le 24 V fait circuler deux fois moins de courant et supporte mieux les grandes longueurs. Voir nos transformateurs 220 V / 12 V.

Quel est le délai de livraison ?

Les modèles de série partent sous 24 à 48 h. En France, le point relais Chronopost (2 à 3 jours) est offert dès 30 € ; l’express le lendemain avant 13 h est offert à domicile dès 150 € et payant en point relais.
