Terminales eléctricos para soldar y remachar

Tipos de terminales eléctricos

Un terminal eléctrico remata un conductor para conectarlo a un borne, a un circuito o a un aparato. Se distinguen sobre todo por cómo se sujetan al conductor y a su soporte:

• el terminal para crimpar, que se aprieta sobre el cable con una tenaza: los terminales de ojal o de horquilla de los cuadros eléctricos;
• el terminal para soldar, al que se suelda el conductor con estaño;
• el terminal para remachar, que se fija con un remache a una placa de bornes o a una platina y sobre el que después se suelda el conductor.

Ofrecemos las dos últimas familias, las que llevan los transformadores, las placas de bornes y los pequeños montajes electrónicos. Los terminales de potencia para crimpar cables gruesos no forman parte de nuestra gama.

Nuestros terminales de latón estañado

Todos nuestros terminales son de latón estañado y cumplen la directiva RoHS: el estañado facilita la soldadura y protege el metal de la oxidación. Se venden por unidades.

• Terminales para soldar: N1384 y N2484.

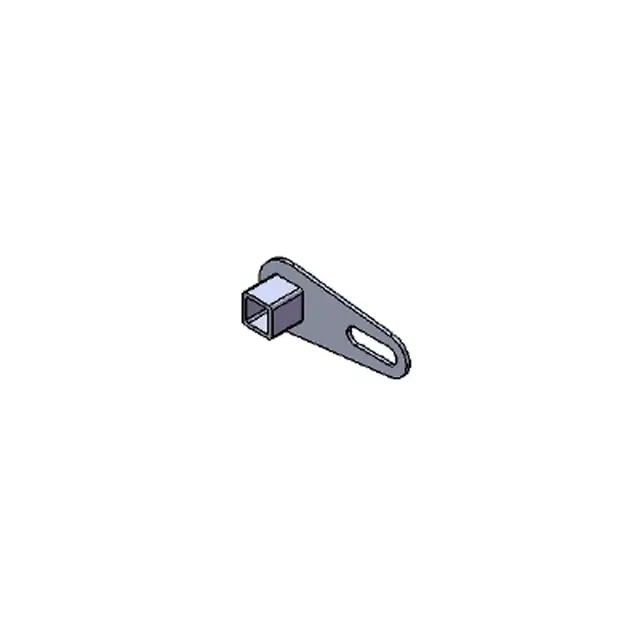

• Terminales para remachar: N795A (base cuadrada, abertura de 5,5 mm), N860 (plano, 15 x 6 mm), N869 (acodado, agujero de 3,2 mm) y N891 (doblado a 110°).

Cada ficha indica las medidas útiles (altura, anchura, espesor, diámetro del agujero) para comprobar que encaja con su soporte.

Soldar un terminal

Para estos terminales pequeños bastan un soldador de estaño de 50 a 100 W y estaño con alma de flux. Caliente a la vez el terminal y el conductor, aporte el estaño sobre la unión y deje enfriar sin mover. Para el cable, vea nuestro cable H07RN-F por metros.

¿Necesita cantidades grandes? Contacte con nosotros; los profesionales tienen un 5 % de descuento en toda la tienda con su cuenta pro.
