Capicorda a saldare e a rivetto

I tipi di capicorda

Un capocorda si applica all’estremità di un conduttore per collegarlo a un morsetto, a un circuito o a un apparecchio. I tipi di capicorda si distinguono soprattutto per il modo in cui si fissano al conduttore e al supporto:

• il capocorda a crimpare, schiacciato sul filo con la pinza: i capicorda ad occhiello o a forcella dei quadri elettrici;
• il capocorda a saldare (in elettronica detto anche paglietta), sul quale il conduttore viene saldato a stagno;
• il capocorda a rivetto, fissato con un rivetto su una morsettiera o una piastra, sul quale si salda poi il conduttore.

Proponiamo le ultime due famiglie, quelle presenti su trasformatori, morsettiere e piccoli montaggi elettronici. I capicorda di potenza da crimpare sui cavi di grossa sezione non fanno parte della nostra gamma.

I nostri capicorda in ottone stagnato

Tutti i nostri capicorda sono in ottone stagnato, conformi RoHS: la stagnatura facilita la saldatura e protegge il metallo dall’ossidazione. Si vendono al pezzo.

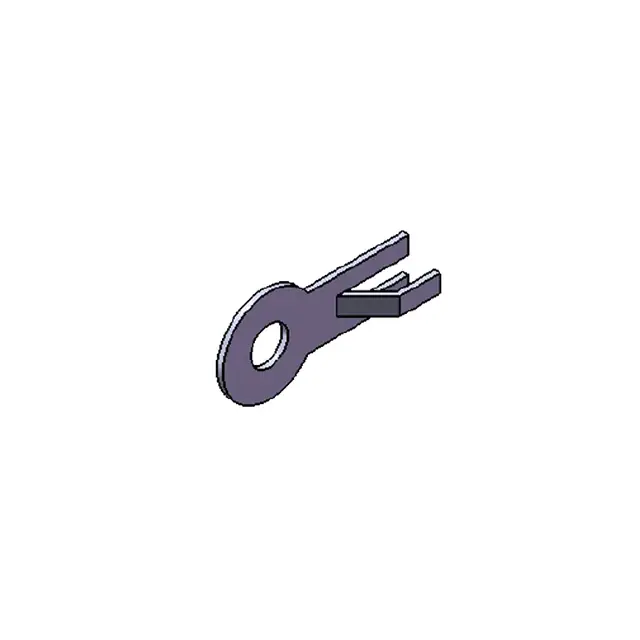

• Capicorda a saldare: N1384 e N2484.

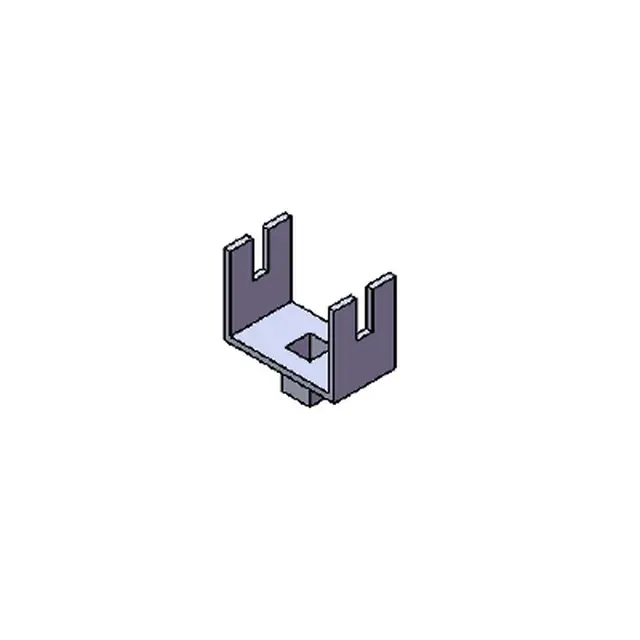

• Capicorda a rivetto: N34 (profilo a U), N795A (base quadrata, apertura da 5,5 mm), N860 (piatto, 15 x 6 mm) e N891 (piegato a 110°).

Ogni scheda riporta le misure utili (altezza, larghezza, spessore, diametro del foro) per verificare la compatibilità con il vostro supporto.

Saldare un capocorda

Per questi piccoli capicorda bastano un saldatore a stagno da 50 a 100 W e stagno con anima di flussante. Scaldate insieme capocorda e conduttore, portate lo stagno sul giunto e lasciate raffreddare senza muovere. Per il cavo vedete il nostro cavo H07RN-F al metro.

Vi servono grandi quantità? Contattateci; i professionisti hanno il 5 % di sconto su tutto il sito con l’account pro.
