Trasformatori di sicurezza

I nostri trasformatori di sicurezza da 12 V e 24 V

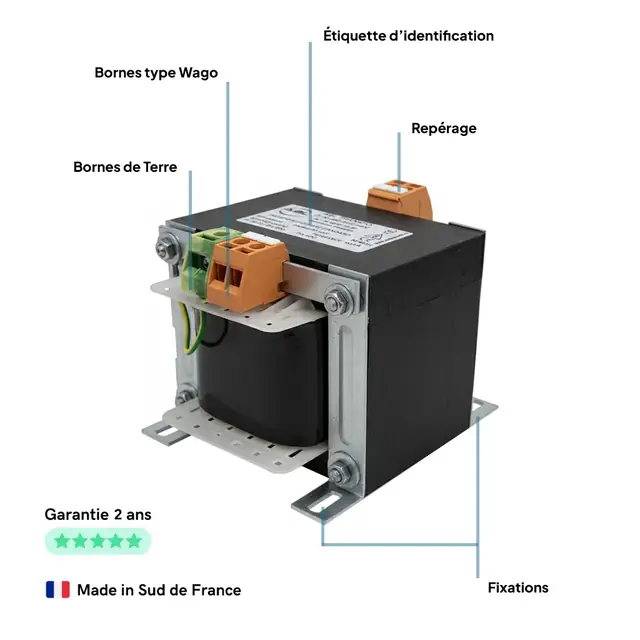

Un trasformatore di sicurezza abbassa la tensione di rete a una bassissima tensione di sicurezza (SELV), per alimentare apparecchi e circuiti che si possono toccare o che funzionano in ambienti umidi. I nostri modelli di serie vanno da 63 VA a 20 kVA, in IP00, IP23 o IP54, e ogni scheda prodotto indica il prezzo di ciascuna potenza e di ciascuna versione:

• Trasformatore di sicurezza 24 V (230 V / 24 V): automazioni per cancelli, elettrovalvole, circuiti di comando, illuminazione a 24 V in alternata.
• Trasformatore di sicurezza 12 V (230 V / 12 V): lampade alogene, fari per piscina, apparecchi a 12 V in alternata.
• Trasformatore 400 V / 24 V: i circuiti di comando a 24 V su un impianto a 400 V, con il primario collegato tra due fasi.
• Primario 230 V o 400 V e due secondari: 2 × 12 V o 2 × 24 V.

In un formato più compatto, i nostri trasformatori toroidali da 12 V e 24 V, avvolti e collaudati anch'essi a Gailhan, vanno da 50 VA a 2 kVA.

Che cos'è un trasformatore di sicurezza?

È un trasformatore in cui primario e secondario sono due avvolgimenti separati e la cui uscita è una bassissima tensione di sicurezza: al massimo 50 V in alternata. Per questo lo si chiama anche trasformatore SELV. I requisiti sono fissati dalla norma EN 61558-2-6. La separazione tra la rete e l'uscita, unita al basso valore della tensione, consente di alimentare circuiti accessibili al contatto.

La differenza rispetto a un trasformatore di isolamento: anche quest'ultimo, che rientra nella norma EN 61558-2-4, separa i circuiti, ma la sua uscita può essere a 230 V o più. L'autotrasformatore, invece, non separa l'ingresso dall'uscita: non può quindi fornire una tensione SELV.

Dove serve una bassissima tensione di sicurezza?

• Luoghi umidi: illuminazione e apparecchi installati dove l'acqua aumenta il rischio elettrico.
• Giostre e luna park: la SELV è prescritta per l'illuminazione e per i circuiti accessibili al pubblico.
• Piscine: fari a 12 V in alternata, con il trasformatore installato fuori dalle zone 0, 1 e 2 della vasca; l'impianto segue la IEC 60364-7-702 (NF C 15-100 in Francia). Vedere i nostri trasformatori per giardino e piscina.
• Cancelli e automazioni: motori, elettroserrature, citofoni ed elettrovalvole a 24 V in alternata. Vedere i nostri trasformatori per cancelli.
• Illuminazione a bassa tensione: faretti e lampade alogene a 12 o 24 V. Vedere i nostri trasformatori per illuminazione.
• Circuiti di comando: bobine di relè e contattori a 24 V. Vedere i nostri trasformatori di comando.

Come scegliere un trasformatore di sicurezza

La tensione

Si legge sulla targhetta dell'apparecchio: «24 V AC», «24 VAC» o «24 V ~» richiedono un trasformatore da 24 V. Un trasformatore fornisce corrente alternata: per un apparecchio con l'indicazione «DC» (strisce LED, elettronica) serve un alimentatore in corrente continua. Al primario, 230 V tra fase e neutro, oppure 400 V tra due fasi per i modelli a 400 V e a doppia tensione.

La potenza

Sommare la potenza degli apparecchi alimentati, moltiplicare per 1,25 e scegliere la potenza immediatamente superiore: un motore per cancello da 200 W richiede 250 VA.

Il cavo e la protezione

A 12 o 24 V la corrente è elevata: su una linea lunga, la sezione del cavo va calcolata per limitare la caduta di tensione. Al primario, un fusibile aM o un interruttore magnetotermico curva D; al secondario, una protezione dimensionata sulla corrente di uscita. I calibri di ciascuna potenza sono indicati nelle schede prodotto.

Il grado di protezione

IP00 in un quadro o in una cassetta, IP23 con involucro ventilato in un locale asciutto, IP54 in custodia stampata o in armadio stagno per esterni al riparo. Tutti i dettagli sono nella nostra pagina sui gradi di protezione IP e IK.

Norme: EN 61558-2-6 ed EN 61558-2-4

I nostri trasformatori monofase da 12 V e 24 V sono conformi alle norme vigenti: la EN 61558-2-4, che riguarda i trasformatori di separazione dei circuiti, e la EN 61558-2-6, che riguarda i trasformatori di sicurezza. Anche i nostri toroidali a bassissima tensione rientrano nella norma EN 61558-2-6. Su richiesta si può aggiungere una protezione termica. Per i locali ad uso medico vale un'altra parte della norma, la EN 61558-2-15.

Avvolti e collaudati a Gailhan, garantiti 2 anni

ABL Transfo produce trasformatori dal 1993 nel proprio laboratorio di Gailhan, nel Gard (Francia meridionale). Qui ogni trasformatore monofase di sicurezza viene avvolto, cablato e collaudato al 100 % prima della spedizione, ed è garantito 2 anni. I modelli di serie vengono spediti dalla Francia in 24-48 ore. Installatori, integratori e rivenditori: l'account professionale mostra i prezzi IVA esclusa, con uno sconto immediato del 5 %.

Un'altra tensione? Su misura o su preventivo

Per un'altra bassissima tensione o per più secondari si può configurare un trasformatore monofase su misura, da 63 VA a 20 kVA, con il prezzo calcolato all'istante. Per una serie o un caso particolare basta richiedere un preventivo: rispondiamo entro 48 ore.

Vedere anche i nostri trasformatori su misura.
