Autotrasformatori

I nostri autotrasformatori, monofase e trifase

Un autotrasformatore adatta una tensione a un'altra con un solo avvolgimento per fase. Ne produciamo tre modelli e ogni scheda prodotto indica il prezzo di ciascuna potenza:

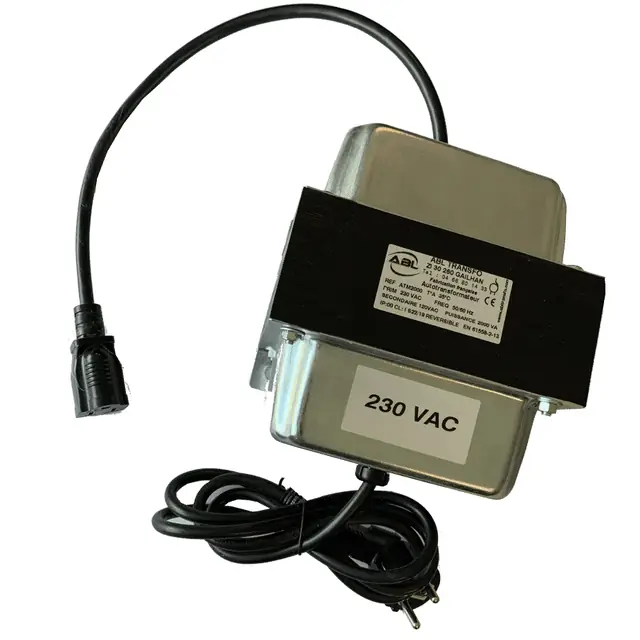

• Autotrasformatore monofase 230 V ↔ 120 V reversibile, da 100 VA a 10 kVA: un apparecchio nordamericano a 120 V sulla rete europea a 230 V, oppure un apparecchio europeo a 230 V su una rete a 120 V.

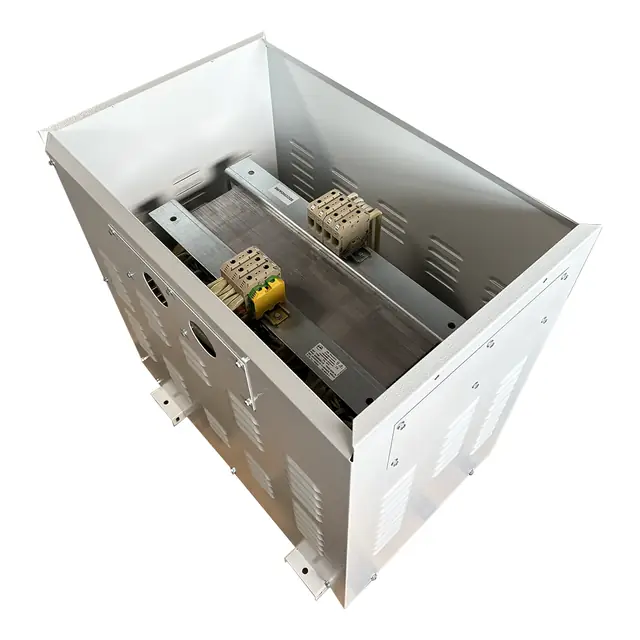

• Autotrasformatore trifase 400 V ↔ 230 V + N, da 3 a 100 kVA: macchine previste per una rete 3 × 230 V, collegate a una rete 3 × 400 V.
• Autotrasformatore su misura reversibile, da 100 VA a 5 kVA: le tensioni che servono, con il prezzo online.

Serve una tensione di uscita regolabile? In questo caso si usa il variatore di tensione monofase, un autotrasformatore variabile a cursore.

Che cos'è un autotrasformatore?

Un autotrasformatore è un trasformatore in cui ingresso e uscita condividono lo stesso avvolgimento: la tensione più bassa si preleva da una presa intermedia di questo avvolgimento. Quando abbassa la tensione, il secondario è quindi una parte del primario. Il rapporto tra il numero di spire usate in ingresso e in uscita fissa il rapporto tra le tensioni.

Poiché una parte dell'energia passa direttamente attraverso l'avvolgimento comune, a parità di potenza un autotrasformatore è più compatto e più leggero di un trasformatore a due avvolgimenti, soprattutto quando le due tensioni sono vicine, come 230 V e 120 V oppure 400 V e 230 V.

Il limite è che ingresso e uscita sono collegati elettricamente: un autotrasformatore non separa l'apparecchio dalla rete. Inoltre cambia la tensione, non la frequenza: un apparecchio previsto per i 60 Hz riceve 50 Hz su una rete europea.

Autotrasformatore o trasformatore di isolamento?

• Autotrasformatore: per adattare una tensione quando l'isolamento galvanico non è richiesto, con un apparecchio più compatto.
• Trasformatore di isolamento: quando occorre separare l'impianto dalla rete, creare un neutro o eliminare un loop di massa. Vedere i nostri trasformatori di isolamento e il trasformatore 220 V / 110 V ad avvolgimenti separati.
• Trasformatore di sicurezza: per una bassissima tensione di sicurezza (SELV), che un autotrasformatore non può fornire. Vedere i nostri trasformatori di sicurezza.

120 V, 230 V, 400 V: a cosa serve un autotrasformatore

Apparecchi nordamericani in Europa, e viceversa

Un apparecchio previsto per i 110-120 V degli Stati Uniti o del Canada si collega in Europa a valle di un autotrasformatore 230 V ↔ 120 V. Essendo reversibile, lo stesso modello alimenta a 230 V un apparecchio europeo su una rete a 120 V: in un senso funziona da abbassatore, nell'altro da elevatore. Verificare la frequenza sulla targhetta dell'apparecchio: «50/60 Hz» va bene; un apparecchio previsto solo per i 60 Hz (alcuni motori, orologi) può girare più lentamente o surriscaldarsi a 50 Hz.

Macchine trifase su una rete a 400 V

Una macchina prevista per una rete 3 × 230 V si collega a una rete 3 × 400 V con l'autotrasformatore trifase 400 V ↔ 230 V + N. Altre tensioni trifase, come i 3 × 208 V delle macchine nordamericane, sono possibili su richiesta, con un preventivo. Per una macchina che richiede una rete isolata è preferibile un trasformatore trifase ad avvolgimenti separati.

110/220 V, 220/380 V: le vecchie denominazioni

«220 V» e «380 V» sono le vecchie denominazioni delle reti a 230 V e 400 V, mentre «110 V» indica la rete nordamericana da 110 a 120 V. Un autotrasformatore 220/110 V o 380/220 V risponde quindi alla stessa esigenza dei nostri modelli 230/120 V e 400/230 V.

Come scegliere un autotrasformatore

Le tensioni e il senso: rilevare la tensione della rete e quella dell'apparecchio; il 230 V ↔ 120 V funziona in entrambi i sensi, a seconda del collegamento.

La potenza: sommare la potenza degli apparecchi alimentati, moltiplicare per 1,25 e scegliere la potenza immediatamente superiore. Motori e compressori assorbono una forte corrente all'avviamento: conviene tenere un margine.

La protezione: a monte, un fusibile aM o un interruttore magnetotermico curva D, che sopportano la corrente di inserzione alla messa in tensione. Il collegamento si esegue fuori tensione, a cura di personale qualificato.

Avvolti e collaudati nel nostro laboratorio di Gailhan

ABL Transfo produce trasformatori dal 1993 a Gailhan, nel Gard (Francia meridionale). Qui i nostri autotrasformatori vengono avvolti, cablati e collaudati al 100 % prima della spedizione. Gli autotrasformatori monofase di serie sono spediti dalla Francia in 24-48 ore. Con l'account professionale i prezzi sono indicati IVA esclusa, con uno sconto immediato del 5 %.

L'autotrasformatore su misura

Serve un'altra tensione? L'autotrasformatore su misura si configura online, da 100 VA a 5 kVA: tensioni di ingresso e di uscita, grado di protezione, ingresso e uscita tramite cavi, morsettiera o prese. Il prezzo compare subito e la produzione richiede da 48 ore a una settimana, a seconda della potenza. Per un autotrasformatore trifase o per una potenza più elevata, richieda un preventivo: rispondiamo entro 48 ore. Vedere anche l'intera gamma dei nostri trasformatori elettrici su misura.

Confrontare tutte le soluzioni: trasformatori 400 V 230 V.
