Transformadores monofásicos

Nuestros transformadores monofásicos, de 12 V a 400 V

Un transformador monofásico cambia la tensión de una red alterna de una sola fase: reduce los 230 V a 24 V para el motor de una cancela, eleva los 230 V a 400 V para una máquina o separa dos circuitos de la misma tensión. Fabricamos trece modelos de serie, de 63 VA a 20 kVA, y un modelo a medida para cualquier otra tensión. Cada ficha muestra el precio de cada potencia y de cada grado de protección.

Primario de 230 V

• Transformador 230 V / 24 V: motores de cancelas, electroválvulas, circuitos de mando, iluminación de 24 V.
• Transformador 230 V / 12 V: lámparas halógenas, proyectores de piscina, aparatos de 12 V en alterna.
• Transformador 230 V / 48 V y 230 V / 96 V: aparatos y circuitos alimentados a 48 V o a 96 V en alterna.
• Transformador 220 V / 110 V: un aparato norteamericano de 110-115 V conectado a la red europea.
• Transformador de aislamiento 230 V / 230 V: la misma tensión, sin conexión eléctrica con la red.
• Transformador 230 V / 400 V: un aparato monofásico de 400 V alimentado desde una toma de 230 V.

Primario de 400 V, de 110 V o de 230/400 V

• Transformador 400 V / 230 V: 230 V a partir de dos fases de una red de 400 V, sin neutro.
• Transformador 400 V / 24 V: circuitos de mando a 24 V en una instalación de 400 V.
• Transformador 110 V / 230 V: un aparato europeo en una red de 110-120 V, en Estados Unidos o en Canadá.
• Primario de 230 V o 400 V y dos secundarios: 2 × 12 V, 2 × 24 V o 2 × 115 V.

¿Otra tensión de entrada o de salida? El transformador monofásico a medida se configura en línea, de 63 VA a 20 kVA, con su precio al instante.

¿Qué es un transformador monofásico?

Un transformador eléctrico monofásico es un aparato que convierte una tensión alterna en otra, más baja o más alta, sin cambiar la frecuencia. La corriente que recorre el devanado primario crea un flujo magnético en el núcleo de chapas; ese flujo induce una tensión en el devanado secundario. La relación entre el número de espiras de los dos devanados fija la relación de transformación: por eso un transformador de 230 V / 24 V es reductor y uno de 230 V / 400 V, elevador.

Tipos de transformadores monofásicos

• Reductor: baja la tensión, por ejemplo de 230 V a 12, 24 o 48 V.
• Elevador: sube la tensión, por ejemplo de 230 V a 400 V o de 110 V a 230 V.
• De aislamiento: da la misma tensión en la entrada y en la salida (230 V / 230 V), sin conexión eléctrica con la red.
• De seguridad: da una muy baja tensión de seguridad, de 50 V como máximo, para circuitos accesibles al tacto.
• De dos secundarios: primario de 230 V o 400 V y dos salidas de 12 V, 24 V o 115 V cada una.

En todos nuestros transformadores monofásicos, el primario y el secundario son dos devanados separados: no hay ninguna conexión eléctrica entre la tensión de entrada y la de salida. Eso los distingue del autotransformador, que solo tiene un devanado. El transformador trifásico, por su parte, trabaja con las tres fases de una red de 400 V y cubre las potencias más altas.

Un transformador siempre da corriente alterna. Si la placa de su aparato indica «DC» o el símbolo de la corriente continua, lo que necesita es una fuente de alimentación, no un transformador.

Cómo elegir su transformador monofásico

La tensión de entrada

En una toma o un circuito doméstico hay 230 V entre fase y neutro. En España se habla todavía a menudo de 220 V, la antigua denominación de esta red: un transformador monofásico de 220 V y uno de 230 V se conectan a la misma red. En un armario industrial sin neutro, el primario puede conectarse entre dos fases de la red trifásica, a 400 V: es la función de los modelos 400 V / 230 V y 400 V / 24 V, y de los modelos con primario de 230 o 400 V.

La tensión de salida

Se lee en la placa de características del aparato que va a alimentar: «24 V AC», «24 VAC» o «24 V ~» requieren un transformador de 24 V. Para un aparato norteamericano, cuente con 110 a 120 V y compruebe que admite 50 Hz: un transformador no cambia la frecuencia. Nuestros transformadores monofásicos funcionan en redes de 50 y 60 Hz.

La potencia

Para dimensionar un trafo monofásico, sume la potencia de todos los aparatos alimentados, multiplíquela por 1,25 y elija la potencia inmediatamente superior. Un motor de cancela de 200 W requiere 250 VA; 1200 W de aparatos requieren 1500 VA, es decir, un transformador de 1,6 kVA. La gama va del transformador pequeño de 63 VA al transformador de potencia monofásico de 20 kVA.

El grado de protección

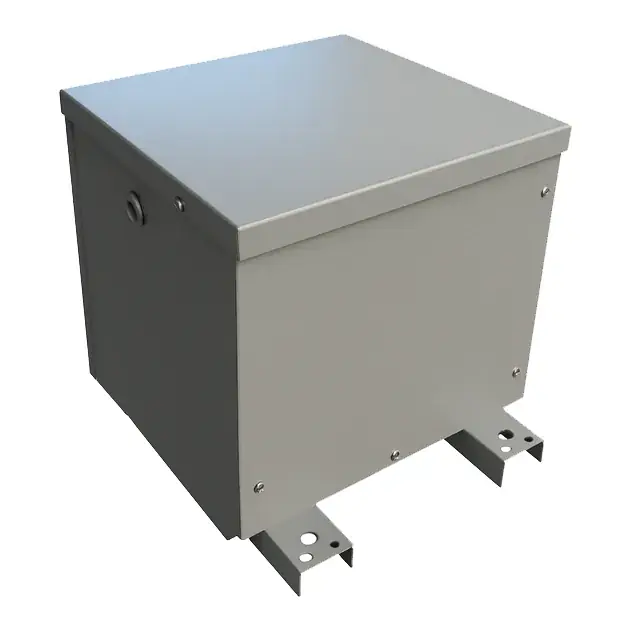

IP00: el transformador es abierto y se instala dentro de un armario o de una caja cerrada. IP23: se entrega con envolvente ventilada, para un local seco. IP54: está protegido contra el polvo y las proyecciones de agua, en caja moldeada hasta 630 VA y en cofre estanco por encima, para exterior a cubierto. Encontrará el detalle en nuestra página de índices de protección IP e IK.

Conexión, puesta a tierra y protección

La conexión más habitual se hace entre fase y neutro, en una red de 230 V. En un armario alimentado en trifásico sin neutro, el primario se conecta entre dos fases, a 400 V. En ambos casos, la tierra se conecta al borne de tierra del transformador. La conexión se realiza sin tensión y por una persona cualificada.

Los bornes son de tornillo hasta 55 A; por encima, la conexión se hace con terminales. La identificación de los bornes y el esquema de cada modelo figuran en su ficha técnica.

En el primario, prevea un fusible aM o un interruptor automático curva D: al ponerlo en tensión, un transformador absorbe una fuerte corriente de conexión, que un fusible rápido o un interruptor automático curva B no soportan. En el secundario, cada salida lleva su propia protección, dimensionada según la corriente de salida. Los calibres recomendados para cada potencia figuran en las fichas de producto. En muy baja tensión, la corriente es elevada: calcule la sección del cable a la salida del transformador antes de tenderlo.

Aplicaciones: cancelas, mando, iluminación y máquinas

• Automatismos y portones: motores de cancelas, portones y persianas de 24 V en alterna, electroválvulas de riego, cerraderos eléctricos y porteros automáticos. Vea nuestros transformadores para portones.
• Circuitos de mando: bobinas de relés y contactores, automatismos de armario, a 24 V, 48 V o 230 V. Vea nuestros transformadores de mando.
• Iluminación de muy baja tensión: lámparas halógenas y proyectores de 12 o 24 V en alterna. Vea nuestros transformadores de iluminación.
• Muy baja tensión de seguridad (MBTS): atracciones de feria, locales húmedos, circuitos accesibles al tacto. Vea nuestros transformadores de seguridad.
• Separación de circuitos: recrear una red de 230 V aislada o eliminar un bucle de tierra con un transformador de aislamiento monofásico.
• Máquinas y aparatos importados: alimentar en Europa un aparato previsto para 110 V, o al revés, con un transformador de devanados separados.

Normas: EN 61558-2-4 y EN 61558-2-6

Nuestros transformadores monofásicos entran en el ámbito de la norma EN 61558. La parte 2-4 trata de los transformadores de separación de circuitos, entre ellos nuestros transformadores de aislamiento: en estos modelos, una pantalla electrostática conectada a tierra va montada de serie entre el primario y el secundario. La parte 2-6 trata de los transformadores de seguridad, que suministran una muy baja tensión de seguridad (MBTS) de 50 V como máximo: es el caso de nuestros modelos de 12 V y 24 V. A petición, puede añadirse una protección térmica.

Bobinados y probados al 100 % en nuestro taller de Gailhan

ABL Transfo fabrica transformadores desde 1993 en su taller de Gailhan, en el Gard (sur de Francia), entre Nimes y Montpellier. Allí se bobina, se cablea y se prueba cada transformador monofásico antes del envío, con una garantía de 2 años. Los modelos de serie se expiden desde Francia en un plazo de 24 a 48 h.

Electricistas, integradores e industriales: la cuenta profesional muestra los precios sin IVA y ofrece un 5 % de descuento inmediato en toda la tienda.

¿Otra tensión? El transformador a medida

Si el par de tensiones que necesita no existe de serie, configure un transformador monofásico a medida: tensiones de entrada y de salida, número de secundarios, potencia de 63 VA a 20 kVA y grado de protección. El precio aparece al instante y la fabricación tarda de 48 h a una semana según la potencia. Ante una necesidad particular, nuestro equipo responde con un presupuesto en 48 h. Para potencias más altas o redes trifásicas, consulte nuestros transformadores trifásicos y toda nuestra gama de transformadores eléctricos a medida.

Por tensión: transformadores de 220 V a 12 V y transformadores de 220 V a 24 V.
