Bilame (protection thermique)
Le dispositif de sécurité qui protège le transformateur contre les surchauffes.
Définition

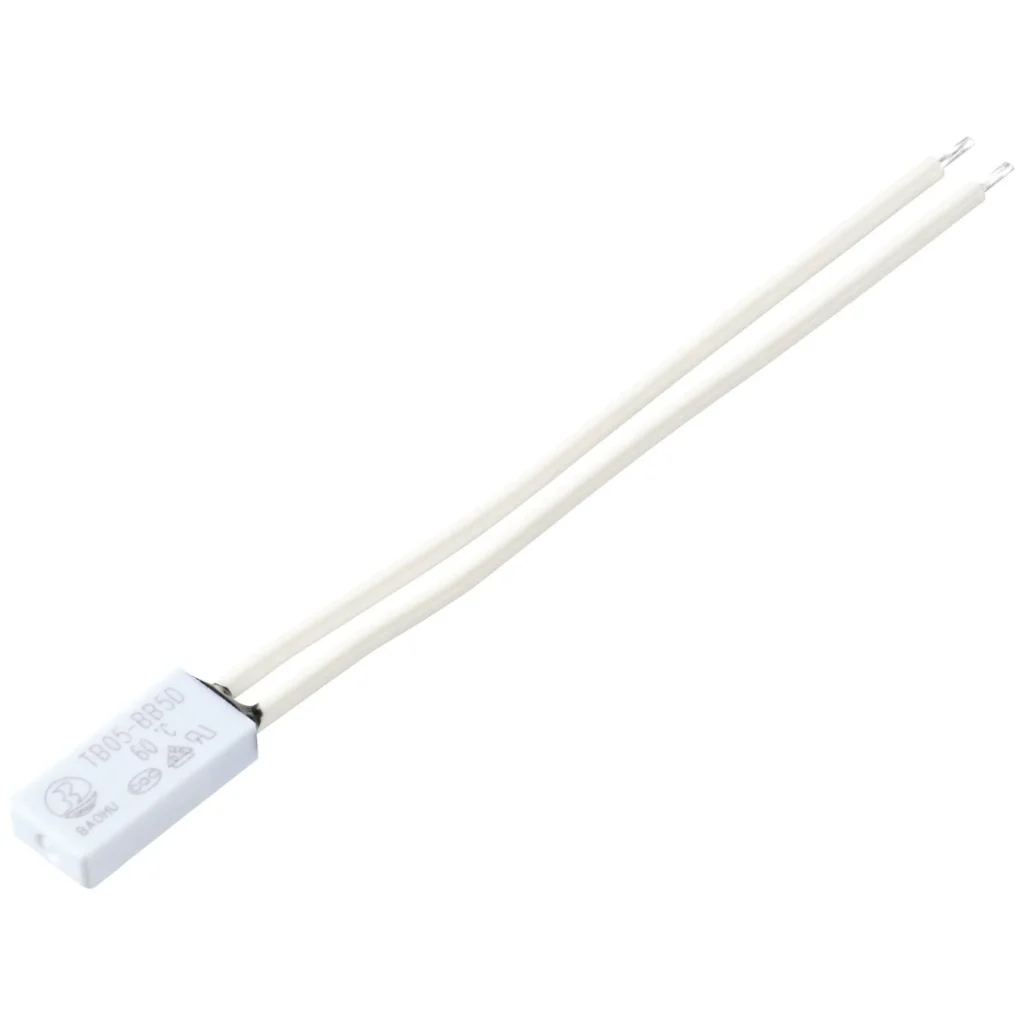

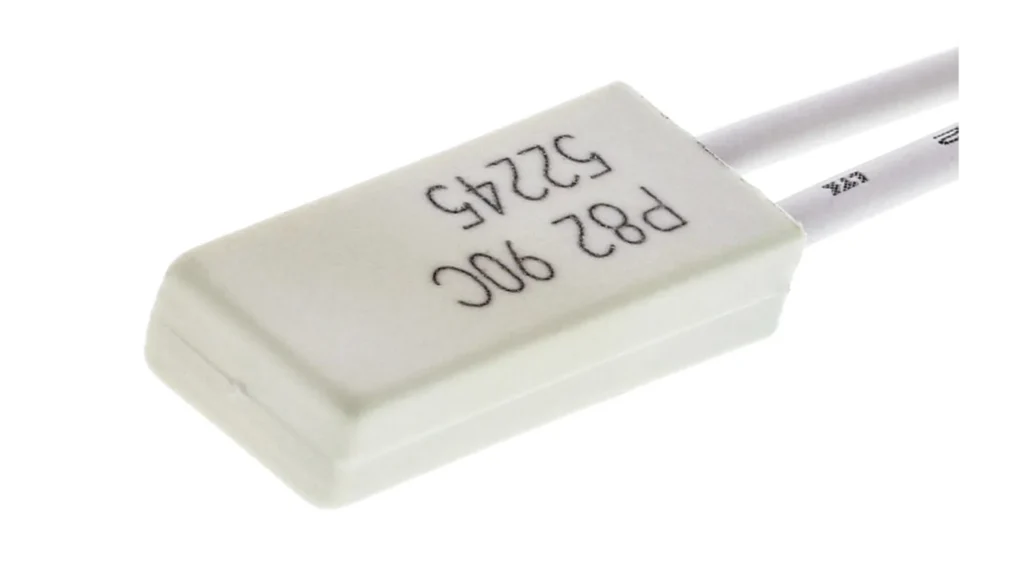

Le bilame est un dispositif de protection thermique composé de deux lames métalliques aux coefficients de dilatation différents, assemblées solidairement. Sous l’effet de la chaleur, la différence de dilatation provoque une déformation mécanique qui ouvre ou ferme un contact électrique — coupant l’alimentation ou déclenchant une alarme.
Dans les transformateurs, le bilame est positionné au contact des enroulements ou du noyau, là où la température est la plus élevée. Il entre en action lorsque la température dépasse le seuil de sa classe d’isolation thermique (classe B : 130 °C, classe F : 155 °C, classe H : 180 °C). Sans cette protection, un transformateur en surcharge ou en panne de ventilation pourrait voir ses isolants se dégrader irrémédiablement.
Les bilames sont généralement à réarmement automatique (le contact se referme une fois la température redescendue) ou manuel (nécessitant une intervention physique). Pour les applications critiques, on les associe à d’autres capteurs : sondes PT100, thermistances CTP, ou thermostats électroniques.
Le conseil ABL
ABL Transfo intègre systématiquement des protections thermiques sur les transformateurs de puissance et sur les transformateurs destinés à des environnements difficiles (forte charge, mauvaise ventilation, armoires closes). Pour les applications médicales ou de sécurité, nous pouvons prévoir une surveillance thermique redondante.
