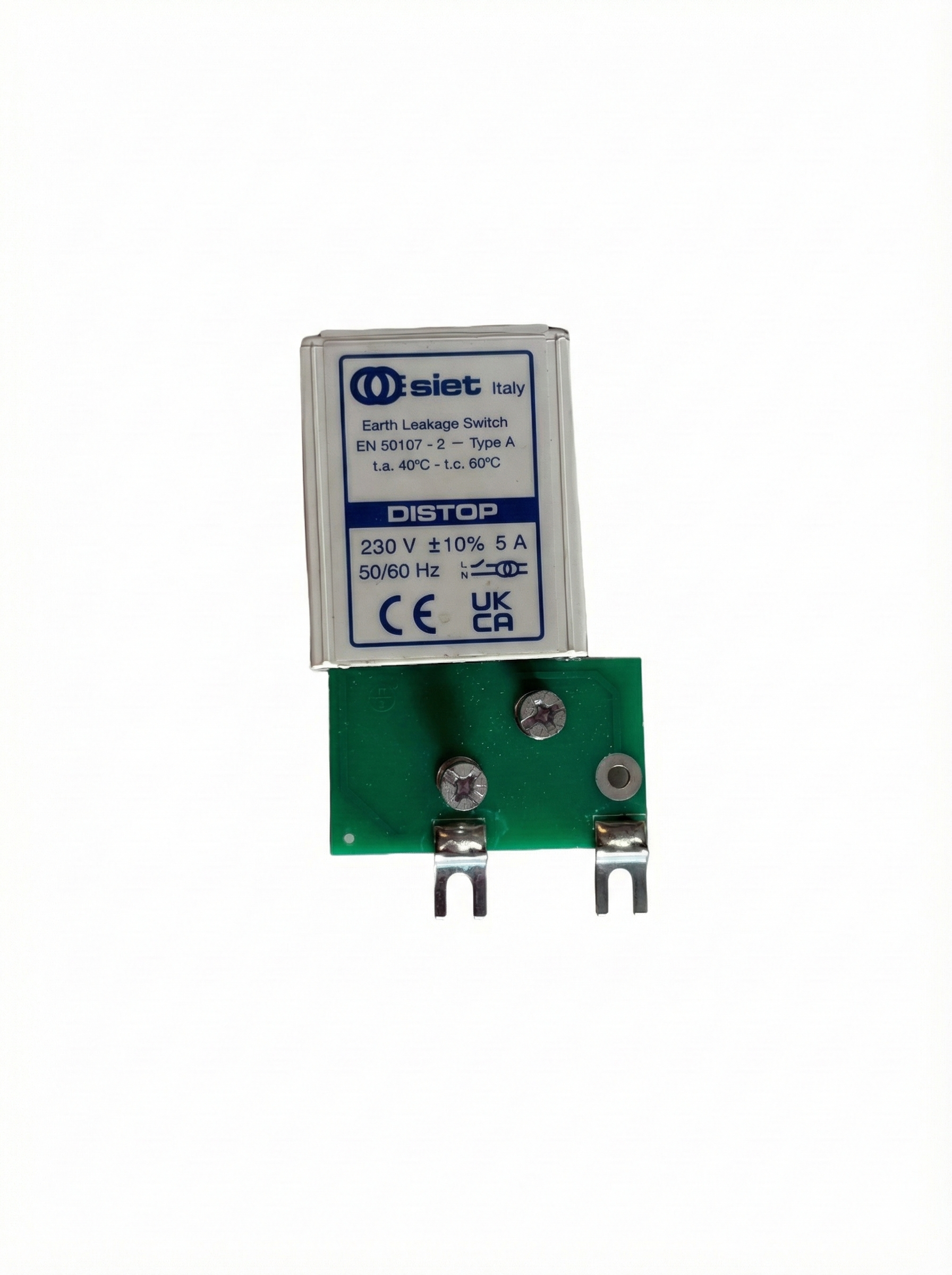

Protection Simple pour Transformateur Haute Tension

Sécurisez vos transformateurs haute tension. Découvrez la protection simple essentielles a vos installations intérieur et pour votre réseau.

39.90€ TTC

Type de fixation	À vis

Fiche technique non disponible pour le moment. Faites une demande via notre page de contact.

UGS : ABL-SP

Protection simple pour transformateurs haute tension : Notice Technique et Montage

Assurez la performance et la sécurité de vos enseignes lumineuses grâce à ce guide d’installation dédié aux transformateurs haute tension Siet. Reconnus pour leur fiabilité dans l'alimentation des lampes à cathode froide et tubes néon, les modèles de la série METALBOX nécessitent le respect strict des normes de montage ci-dessous.

Consignes de Sécurité pour Transformateurs Haute Tension Siet

Pour garantir la longévité de votre installation et éviter tout risque électrique, le respect des prérequis suivants est obligatoire lors de la manipulation des transformateurs haute tension Siet :

Vérification de la charge : Le courant au secondaire doit impérativement se situer entre 80% et 100% de la valeur nominale. Vérifiez toujours la compatibilité tension/fréquence sur la plaque signalétique.
Mise à la terre : La sécurité des transformateurs haute tension Siet repose sur une mise à la terre conforme de toutes les parties métalliques (enseigne et transformateur).
Gestion du câblage HT : Pour éviter les effets capacitifs et les bourdonnements, limitez la longueur des câbles haute tension. Éloignez-les des structures métalliques ou utilisez des passe-câbles isolants.
Espacement et ventilation : Ne jamais installer l'appareil dans un espace confiné. Respectez une distance de 80 mm entre deux transformateurs pour assurer une ventilation adéquate.

Positions de Montage Autorisées

L'étanchéité et la garantie des transformateurs haute tension Siet METALBOX dépendent de leur positionnement :

En intérieur (sec) : Toutes les positions de montage sont admises.
En extérieur (exposé aux intempéries) : Seules les positions spécifiques indiquées sur les schémas garantissent l'indice de protection (IP). Toute autre position risque d'endommager le transformateur irréversiblement.
Sur terrasse ou balcon : En cas de pose horizontale, surélevez l'appareil (min. 10 cm) via des supports adaptés pour éviter le contact avec l'eau stagnante.

[Je vous laisse insérer ici les Schémas : Figures 1, 2 et 3]

Câblage et Normes EN 50143

Pour une installation conforme aux standards des transformateurs haute tension Siet :

Utilisez exclusivement des câbles de type B, C, G, H, ou K (norme EN 50143).
Interdiction : Ne jamais utiliser de câbles blindés.
Assurez-vous que le "T" (taco de fermeture) est correctement inséré dans le logement du câble basse tension.

Protection Électrique et Configuration du Pont (Bridge)

Les transformateurs haute tension Siet de type METALBOX disposent de deux secondaires avec une prise centrale isolée (Borne "E"). La configuration du pont (strape) dans le bornier est cruciale :

Configuration standard : Le pont "P" (pièce noire dans le bornier) doit rester en place.
Avec protection DISTOP / INTERDISTOP : Retirez le pont "P" uniquement si vous installez un dispositif de protection contre les fuites à la terre ou circuits ouverts de marque Siet.
Avertissement de compatibilité : Les protections d'autres fabricants ne sont pas compatibles avec les transformateurs haute tension Siet (selon EN 50107).
Cas du variateur DIMMERBOX : Si un régulateur est utilisé, retirez les protections de type A, remettez le pont "P" et installez un module de protection spécifique en amont (DISTOP MODULAIRE).
