Transfo Triphasé vers Monophasé – 3×400+N TRI -> 230V MONO

Puissance

3kVA

5kVA

8kVA

10kVA

12kVA

16kVA

20kVA

Poids	ND
Dimensions	ND
Tension(s) d'entrée(s)	3 x 400 VAC
Tension(s) de sortie(s)	230 VAC
Indice de protection	IP23
Type de sorties	Borniers

Fiche technique non disponible pour le moment. Faites une demande via notre page de contact.

UGS : TTM400-230

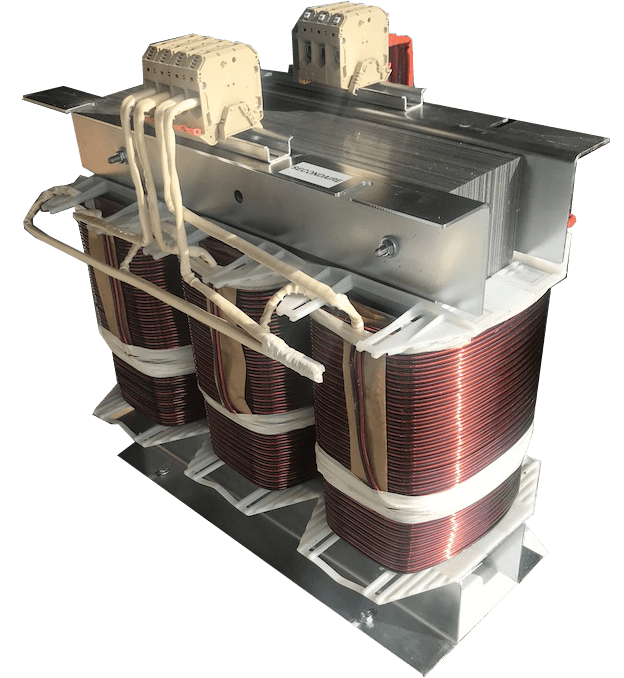

Transformateur Triphasé Monophasé : Transformez le 3 x 400V en 230V Mono

Transfo Triphasé Monophasé (tri/mono) de fabrication française. Photos non contractuelles.

Ce transformateur triphasé monophasé vous est livré dans un coffret IP23 IK08. Il répond à toutes les normes en vigueur. Ce transformateur est dédié à convertir le courant triphasé 400V en courant Monophasé 230V. Attention, ce transfo n’équilibre pas vos phases. La bobine centrale consomme deux fois plus que celles aux extrémités.

Tensions d’entrées : 3 x 400 VAC Triphasé
Tension de sortie : 230 VAC Monophasé
Écran électrostatique entre primaire et secondaire
Tous nos appareils sont contrôlés en bout de chaîne. Nos transformateurs sont garantis 5 ans !

Normes & certifications de nos transformateurs triphasé vers monophasé

Norme de sécurité IEC EN 61558-2-6
Norme de séparation IEC EN 61558-2-4
Norme d’isolement IEC 60076-11

Référence	Puissance	Poids	Dimensions
TTM400230N-3000-23	3 000 vA (3 kVA)	45 kg	340 x 240 x 370 mm
TTM400230N-5000-23	5 000 vA (5 kvA)	55 kg	460 x 300 x 370 mm
TTM400230N-8000-23	8 000 vA (8 kVA)	85 kg	460 x 300 x 370 mm
TTM400230N-10000-23	10 000 vA (10 kVA)	104 kg	520 x 320 x 520 mm
TTM400230N-12500-23	12 500 vA (12.5 kVA)	112 kg	520 x 320 x 520 mm
TTM400230N-16000-23	16 000 vA (16 kVA)	127 kg	520 x 320 x 520 mm
TTM400230N-20000-23	20 000 vA (20 kVA)	144 kg	520 x 320 x 520 mm

Renseignements complémentaires sur le transfo tri/mono

Facile à brancher, le transformateur triphasé monophasé offre un rendement d’environ 80%. Pour raccorder votre transformateur, il suffit de brancher les 3 phases de votre installation aux borniers du primaire ( côté 3 x 400 VAC ). Au secondaire, vous trouverez deux bornes, la phase et le neutre.

Le bornier de terre présent au primaire est équipotentiel sur tout le transformateur, vous pouvez brancher toutes les terres en amont et aval sur ce bornier (selon votre installation et votre câblage). Nous préconisons à tous nos clients de laisser un électricien compétent faire les branchements. Veillez à bien serrer vos bornes pour qu’elles ne charbonnent pas. Tout incident pour cause de bornes non serrées annulera automatiquement la garantie.
