Transformateur triphasé – 400V -> 230V +N
| Poids | ND |
|---|---|
| Dimensions | ND |
| Tension(s) d'entrée(s) |
3 x 400 VAC |
| Tension(s) de sortie(s) |
3 x 230VAC + N |
| Indice de protection |
IP23 |
| Type de sorties |
Borniers |
Transformateur Triphasé 400V -> 230V + N
Transformateur triphasé 400 230 + N sous capot, indice de protection IP23 – IK08, disponible dans toutes les puissances selon vos besoins.
Fabrication 100 % française 🇫🇷, réalisée dans nos ateliers ABL Transfo à Gailhan (30260), garantissant une qualité irréprochable et une parfaite conformité aux normes en vigueur. Tout transformateur quittant notre atelier est testé à 100% électriquement.
- Tensions d'entrée : 3 x 400 VAC
- Tensions de sorties : 3 x 230 VAC + N
- Finition sous capot IP23
- Câblage primaire : Triangle △
- Câblage secondaire : Étoile ★ + N
- Câblages dispo : DYN11 ; YND ; ZZYN (surcoût)
Fonctions et utilisations de notre transformateur triphasé 400 230

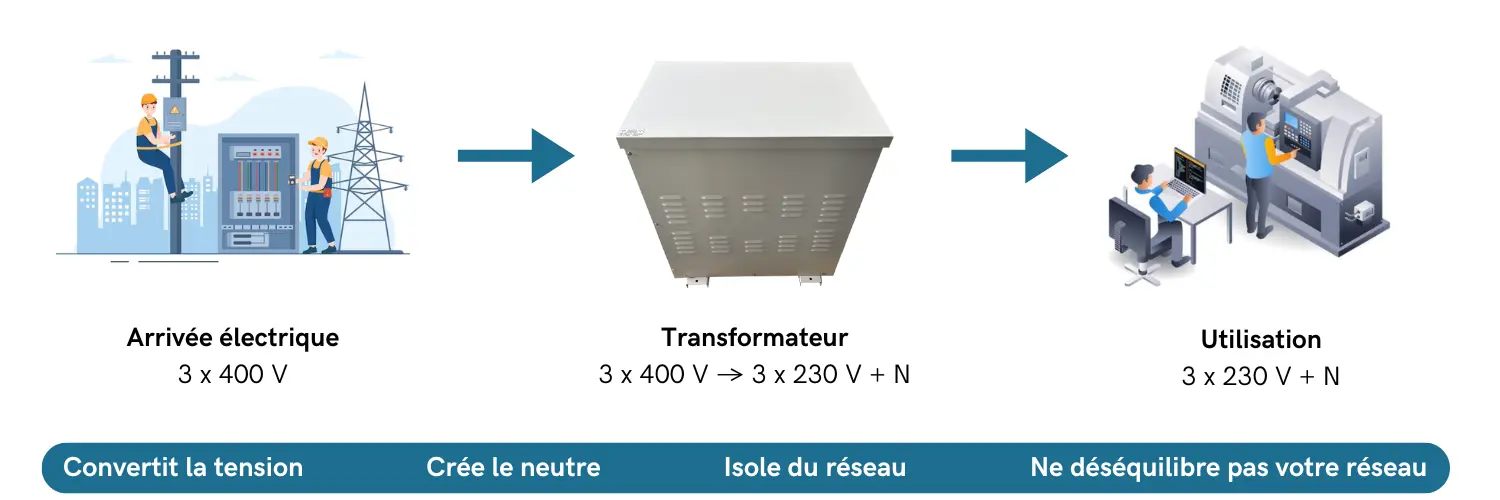

Ce transformateur est conçu pour transformer une tension 3 x 400 V en 3 x 230 V d’alimentation et/ou générer un point neutre lorsque celui-ci n’est pas disponible.
Il est particulièrement adapté aux installations industrielles, tertiaires ou d’automatismes nécessitant une séparation galvanique afin d’améliorer la sécurité et la fiabilité du réseau.
Grâce à leur polyvalence et à leur fiabilité éprouvée, ces transformateurs triphasés d’isolement trouvent leur place dans une multitude de secteurs.
Ils sont utilisés aussi bien dans l’industrie que dans des environnements nécessitant une grande stabilité électrique ou une protection renforcée des équipements.
Parmi les domaines d’application les plus courants :
- Aéronautique et aviation : alimentation sécurisée des bancs de test et équipements au sol.
- Industrie et production : protection des machines-outils, automatismes, variateurs et chaînes de production.
- Secteur médical : isolation des équipements sensibles et maintien de la qualité du courant dans les environnements critiques.
- Automatisation et robotique : stabilité de l’alimentation pour automates, robots et systèmes de contrôle.
- Bâtiments tertiaires et infrastructures techniques : réduction des perturbations électromagnétiques dans les réseaux électriques complexes.
Et plus généralement, dans tout environnement nécessitant une séparation galvanique, une création de neutre ou une amélioration de la qualité de l’énergie.
Avantages techniques du transfo triphasé d’isolement
- Réduction des harmoniques et des parasites électromagnétiques, pour un fonctionnement plus stable de vos équipements.
- Suppression des tensions résiduelles sur le neutre : dans ce cas, le neutre doit impérativement être relié à la terre pour garantir une stabilité optimale du potentiel.
- Isolation galvanique totale entre primaire et secondaire, limitant les risques de retour de courant ou de perturbation.
- Construction robuste et ventilée sous capot métallique IP23 IK08, adaptée aux environnements exigeants.
- Personnalisation possible : puissance, tension, prise de réglage, accessoires de fixation ou coffret sur mesure. Accédez au configurateur >> Transfo Creator Triphasé
Délais d’expéditions ultra rapides sur la gamme triphasé
- entre 1 et 50 kVA : Départ sous 3 jours.
- entre 50 et 100 kVA : Départ sous 6 jours
- + de 100 kVA : entre 4 et 5 semaines, nous contacter si urgence
Couplage du transfo 400V 230V + N
Le couplage standard de notre transformateur triphasé 400 230 + N est le DYN11 ( triangle au primaire, étoile + neutre au secondaire). D’autres couplages sont possibles selon vos besoins, merci de nous contacter pour tout câblage différent du DYN11.
| Côté primaire | Côté secondaire |
|---|---|
|
|
|
Tableau des modèles triphasés avec dimensions et poids par puissance
Retrouvez ci-dessous le tableau des poids et dimensions par références et puissances.
| Référence | Modèle | Poids | Dimensions |
|---|---|---|---|
| TTI400230N-1000-23 | 1000 vA (1kVA) | 25 kg | 340 x 240 x 370 mm |
| TTI400230N-2000-23 | 2000 vA (2kVA) | 32 kg | 340 x 240 x 370 mm |
| TTI400230N-2500-23 | 2500 vA (2,5kVA) | 36 kg | 340 x 240 x 370 mm |
| TTI400230N-3150-23 | 3150 vA (3,15kVA) | 38 kg | 340 x 240 x 370 mm |
| TTI400230N-4000-23 | 4000 vA (4kVA) | 43 kg | 340 x 240 x 370 mm |
| TTI400230N-5000-23 | 5000 vA (5kVA) | 46 kg | 340 x 240 x 370 mm |
| TTI400230N-6300-23 | 6300 vA (6,3kVA) | 60 kg | 460 x 300 x 470 mm |
| TTI400230N-8000-23 | 8000 vA (8kVA) | 79 kg | 460 x 300 x 470 mm |
| TTI400230N-10000-23 | 10 000 vA (10kVA) | 89 kg | 520 x 320 x 520 mm |
| TTI400230N-12500-23 | 12 500 vA (12,5kVA) | 94 kg | 520 x 320 x 520 mm |
| TTI400230N-16000-23 | 16 000 vA (16kVA) | 104 kg | 520 x 320 x 520 mm |
| TTI400230N-20000-23 | 20 000 vA (20kVA) | 124 kg | 520 x 320 x 520 mm |
| TTI400230N-25000-23 | 25 000 vA (25kVA) | 169 kg | 520 x 320 x 520 mm |
| TTI400230N-30000-23 | 30 000 vA (30kVA) | 190 kg | 520 x 320 x 520 mm |
| TTI400230N-40000-23 | 40 000 vA (40kVA) | 205 kg | 520 x 320 x 520 mm |
| TTI400230N-50000-23 | 50 000 vA (50kVA) | 275 kg | 715 x 710 x 790 mm |
| TTI400230N-63000-23 | 63 000 vA (63kVA) | 220 kg | 715 x 510 x 790 mm |
| TTI400230N-80000-23 | 80 000 vA (80kVA) | 300 kg | 715 x 510 x 790 mm |
| TTI400230N-100000-23 | 100 000 vA (100kVA) | 345 kg | 715 x 510 x 790 mm |
| TTI400230N-125000-23 | 125 000 vA (125kVA) | 360 kg | 795 x 525 x 890 mm |
| TTI400230N-160000-23 | 160 000 vA (160kVA) | 480 kg | 910 x 660 x 970 mm |
