Variateur de tension monophasé

Puissance

160vA

220vA

350vA

500vA

750vA

1000vA

1250vA

1500vA

2000vA

2500vA

3000vA

4000vA

5000vA

6000vA

7000vA

8000vA

9000vA

10000vA

11000vA

Version

Manuelle

Motorisée

UGS : VARIAC

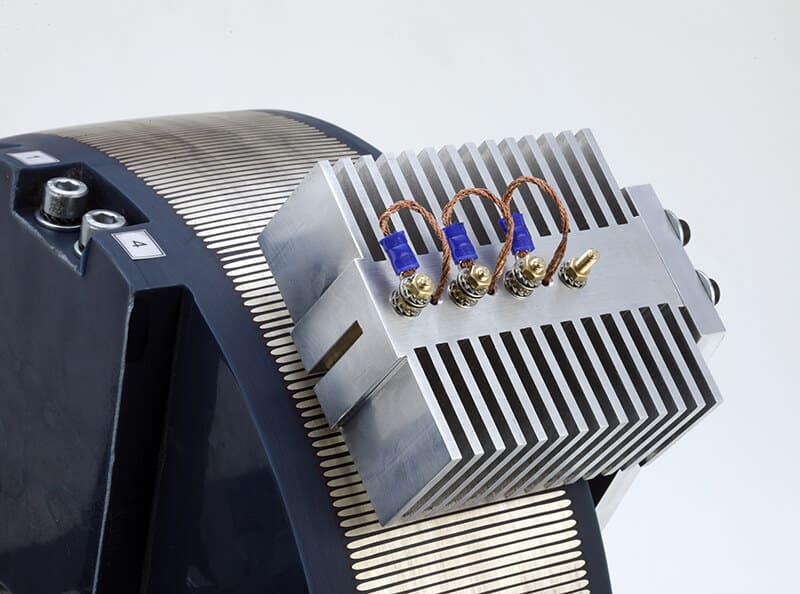

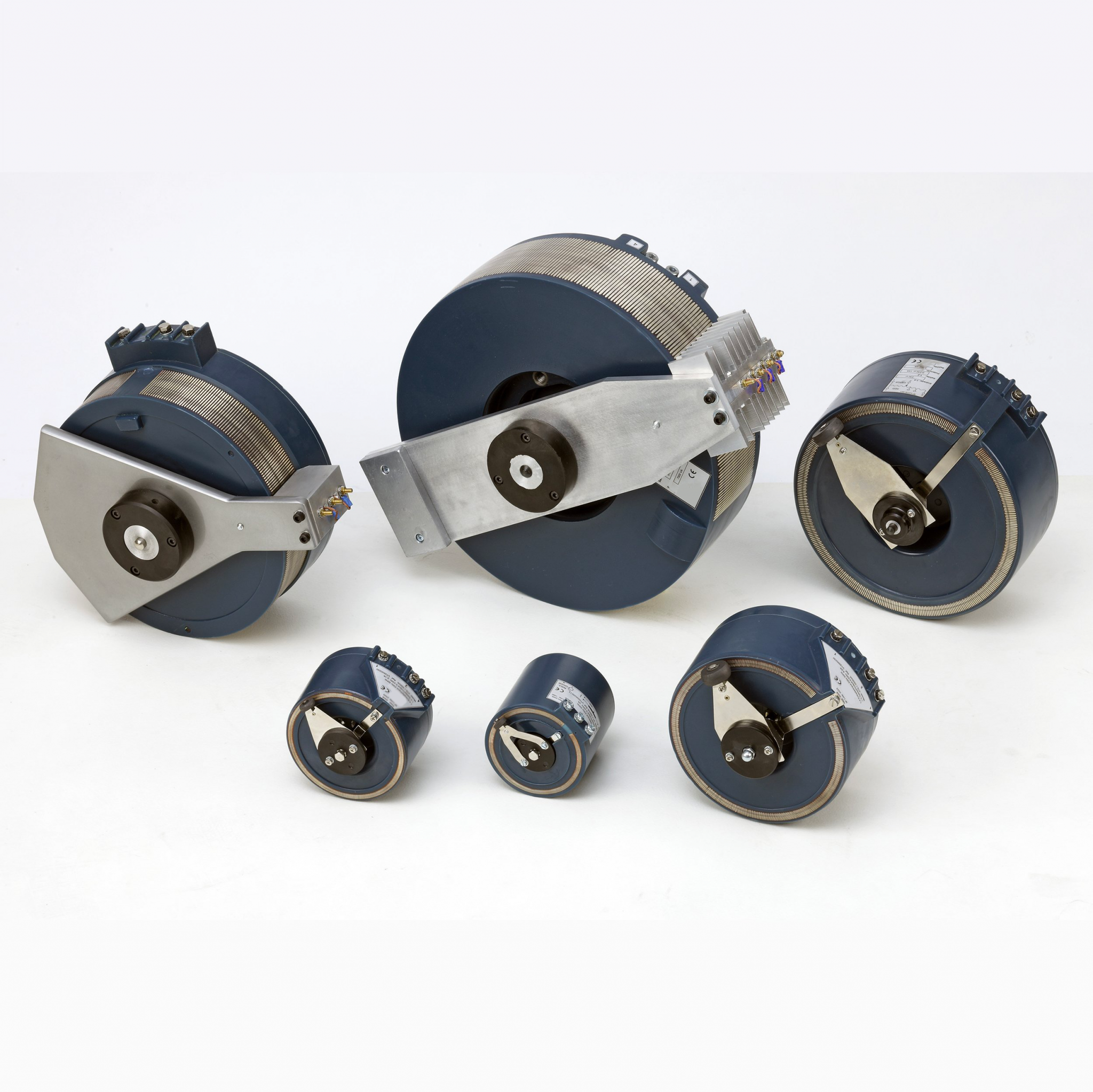

Variateur de tension monophasé – Autotransformateur Variable – Variac

Versions manuelles et motorisées disponibles, ci après version manuelle, version motorisée plus bas.

Prix non disponible publiquement, merci d’adresser toute demande de prix par mail a s.lancry@abltransfo.com (délai de réponse 48h )

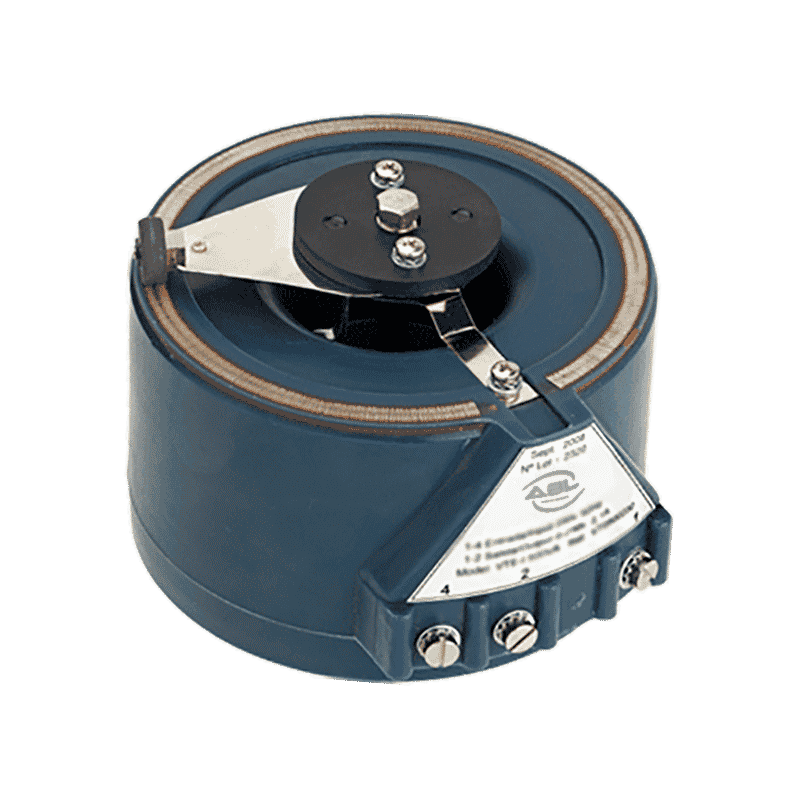

Variateur de tension version manuelle (bouton et graduation) :

Nos variateurs de tension toroïdaux réglables sont des éléments essentiels pour varier une tension alternative. Ils permettent de faire varier la tension de 0% à 100% (ou 110% sur demande) avec une intensité contante.

Les variateurs ABL Transfo sont réputés pour leur robustesse mécanique ( matériaux haute qualité ) et la précision de leurs réglages.

Toutes nos pièces sont vérifiés en sortie de chaîne de fabrication. Tous ces facteurs nous permettent d’offrir une fiabilité reconnue par les clients les plus exigeants.

Ces variateurs sont livrés avec bouton de commande et graduation. Le bouton agit sur la piste du variateur afin de faire varier la tension.

Attention, ces variateurs sont des autotransformateurs variables. Cela signifie que vous n’êtes pas isolé du secteur, il vous faudra le coupler à un transformateur pour l’être.

→ Délais de livraison : 20j ouvrés

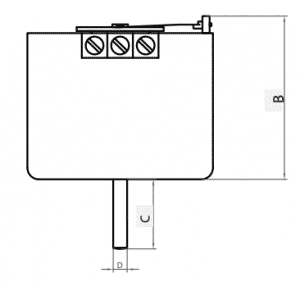

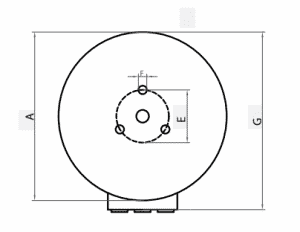

Tableau et schéma pour les puissances de 160 vA à 4000 vA :

VA	En 230V (Amp)	En 250V (Amp)	A	B	C	D	E	F	G	Kg
160	0.7	0.64	80	63	30	6	25	M-4	88	0.8
220	0.95	0.88	87	67	30	6	25	M-4	99	1.2
350	1.52	1.4	110	75	30	6	26	M-4	125	2.5
350*	1.52	1.4	88	103	30	6	25	M-4	99	1.9
500	2.17	2	110	80	30	6	26	M-4	125	2.8
500*	2.17	2	88	103	30	6	25	M-4	99	2.4
750	3.26	3	120	90	30	6	33.5	M-6	130	3.2
1000	4.34	4	120	105	30	6	33.5	M-6	130	4
1250	5.43	5	130	105	30	6	33.5	M-6	142	4.6
1500	6.52	6	160	95	35	8	40	M-6	172	5.7
2000	8.69	8	160	107	35	8	40	M-6	172	6.8
2500	10.86	10	196	117	40	8	60	M-6	206	10
3000	13.04	12	226	120	40	8	60	M-6	238	13.4
4000	17.39	16	250	127	40	8	74	M-8	275	17

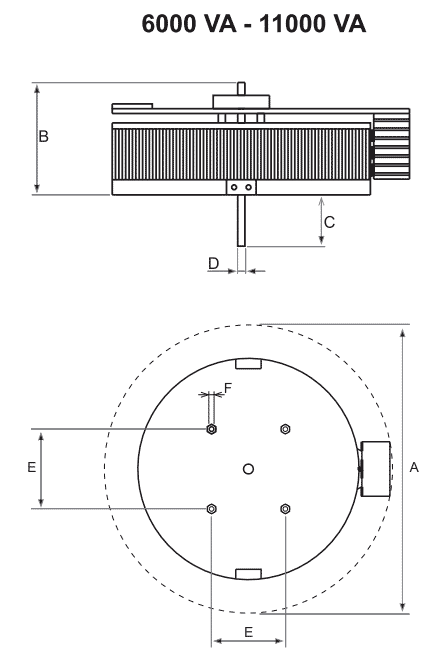

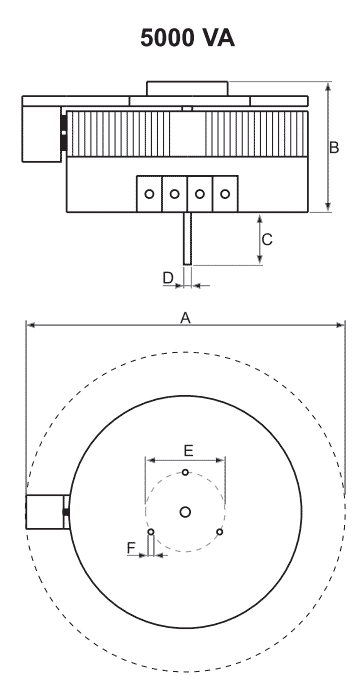

Tableau et schéma pour les puissances de 5000 vA à 11000 vA :

VA	En 230V (Amp)	En 250V (Amp)	A	B	C	D	E	F	Kg
5000	21.73	20	320	140	60	10	74	M-8	19
6000	26.01	24	425	170	100	12	80	M-10	32
7000	30.43	28	445	170	100	12	80	M-10	37
8000	34.78	32	490	170	100	12	100	M-10	46
9000	39.13	36	520	170	100	15	100	M-10	55
10000	43.47	40	570	170	100	15	150	M-12	71
11000	47.85	44	610	180	100	15	150	M-12	86

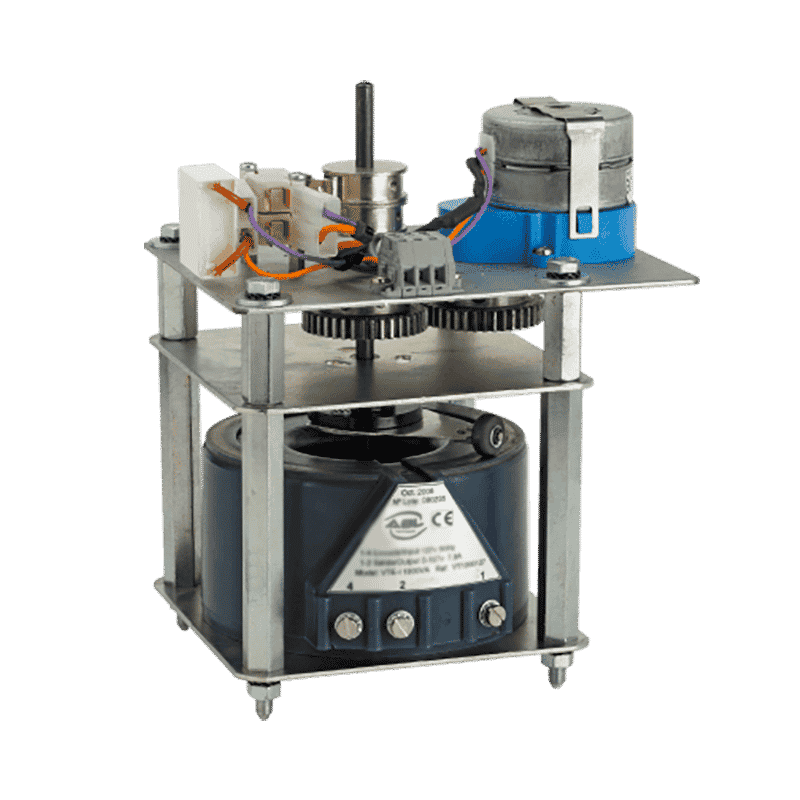

Variateur de tension version motorisée pilotable :

Utilisée pour ajuster essentiellement des équipements à distance ou pour des appareils stabilisateurs. Il est habituel de motoriser les variateurs de tension de grandes puissances pour des raisons de confort d’utilisation. Dans ce type de variac, l’axe du variateur est activé par un motoréducteur à l’aide d’un commutateur manuel qui permet d’élever ou de réduire la tension de sortie.

Sous demande nous pouvons fabriquer des modèles stabilisés à l’aide d’une plaque électronique avec une précision de 2%. L’ajout de cette plaque permet d’ajuster le variateur de tension à l’aide d’un potentiomètre ou d’un signal continue de 0-10VDC.

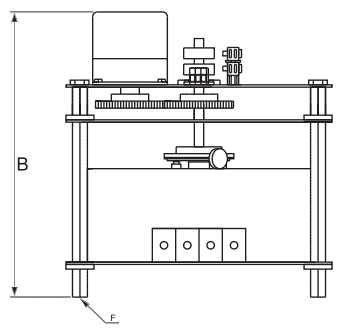

Tableau et schémas pour la version motorisée de 160 vA à 4000vA :

VA	En 230V (Amp)	En 250V (Amp)	A	B	C	D	E	Kg
160	0.7	0.64	90	211	75	M-5	92	1.8
220	0.95	0.88	90	211	75	M-5	100	2.2
350	1.52	1.4	155	185	100	M-6	130	4.5
350*	1.52	1.4	90	211	75	M-5	100	2.9
500	2.17	2	155	190	100	M-6	130	4.8
500*	2.17	2	90	211	75	M-5	100	3.4
750	3.26	3	155	200	100	M-6	130	5
1000	4.34	4	155	210	100	M-6	130	6
1250	5.43	5	135	210	112	M-6	140	6.7
1500	6.52	6	165	205	135	M-6	175	8.6
2000	8.69	8	165	215	135	M-6	175	9.5
2500	10.86	10	220	235	170	M-8	230	14.5
3000	13.04	12	235	245	195	M-8	242	18.5
4000	17.39	16	285	300	255	M-8	295	25

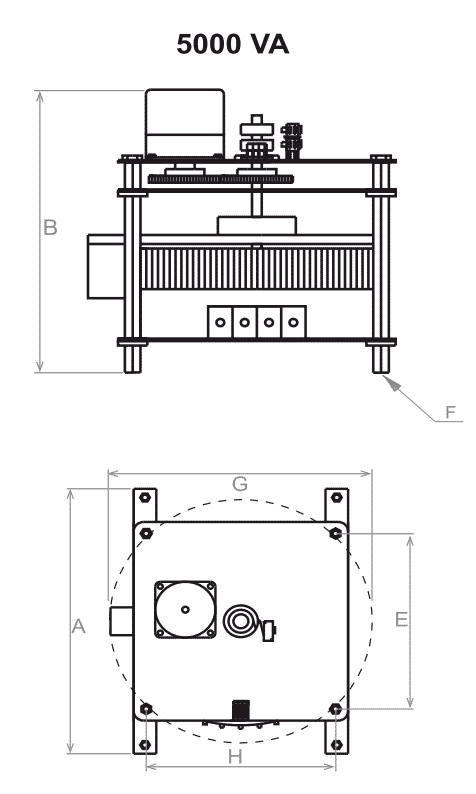

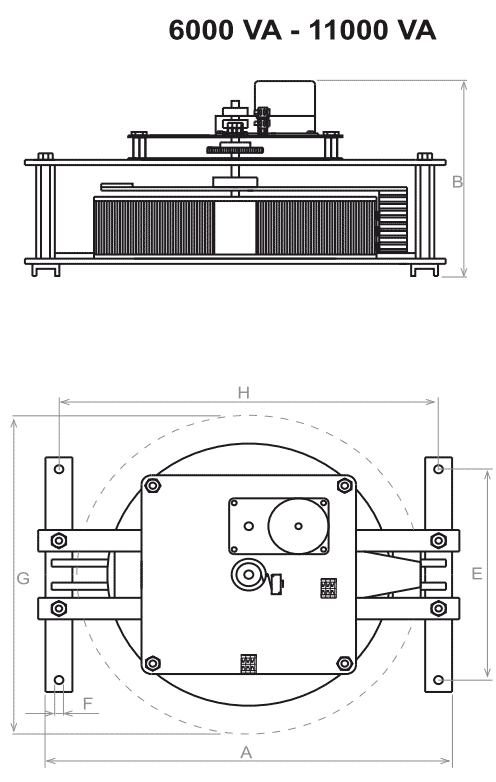

Tableau et schémas pour la version motorisée de 5000 vA à 11000vA :

VA	En 230V (Amp)	En 250V (Amp)	A	B	E	F	G	H	Kg
5000	21.73	20	380	300	255	M-8	320	255	27
6000	26.01	24	520	350	380	M-12	430	470	48
7000	30.43	28	540	350	380	M-12	445	490	56
8000	34.78	32	585	350	380	M-12	490	235	64
9000	39.13	36	615	360	420	M-12	520	565	75
10000	43.47	40	665	360	420	M-12	570	615	91
11000	47.85	44	685	360	420	M-12	610	635	106
