Transformateur d’isolement triphasé 400V -> 400V +N

Transformateur d’isolement triphasé 400V -> 400V +N

Revenir à la catégorie triphasés⤴

(Photos non contractuelles) PRIX PUBLIC

FINITION : SOUS CAPOT IP21⚡ Tensions d’entrées : 3x 400VAC

Délais : de 1kVA à 40kVA, expédition sous 72H

Puissances supérieures : expédition sous 2 à 5 semaines, nous contacter pour délais précis.

⚡ Tensions de sorties : 3x 400VAC +N

⚡ Puissances : 1000vA à 20 000vA

⚡ Câblage primaire : Triangle △

⚡ Câblage secondaire : Étoile ★ + N

⚡ Câblages dispo : DYN11 ; YND ; ZZYN(surcoût)

Couplage primaire triangle	Couplage secondaire étoile + N

Pour tout câblage différent de DYN11 (standard) merci de nous appeler avant de passer commande.

Nous vous proposons une large gamme du transformateurs triphasé d’isolement, de séparation, de sécurité…

Tous nos bobinages sont réalisés avec des fils méplats en cuivre ou en aluminium émaillés Gr II Classe H

Les isolants employés entre couches et entre enroulements répondent aux normes en vigueur.

Les tôles magnétiques utilisées sont des tôles à pertes faibles (1W7 ou 0W6 suivant le cas). Sorties sur bloc de jonctions ou plages.

Tous nos appareils font l’objet d’un contrôle rigoureux en sortie de chaîne de fabrication.

Nous proposons la solution la plus adaptée à votre besoin, merci de nous appeler si vous avez besoin d’un conseil pour le choix de votre transformateur d’isolement.

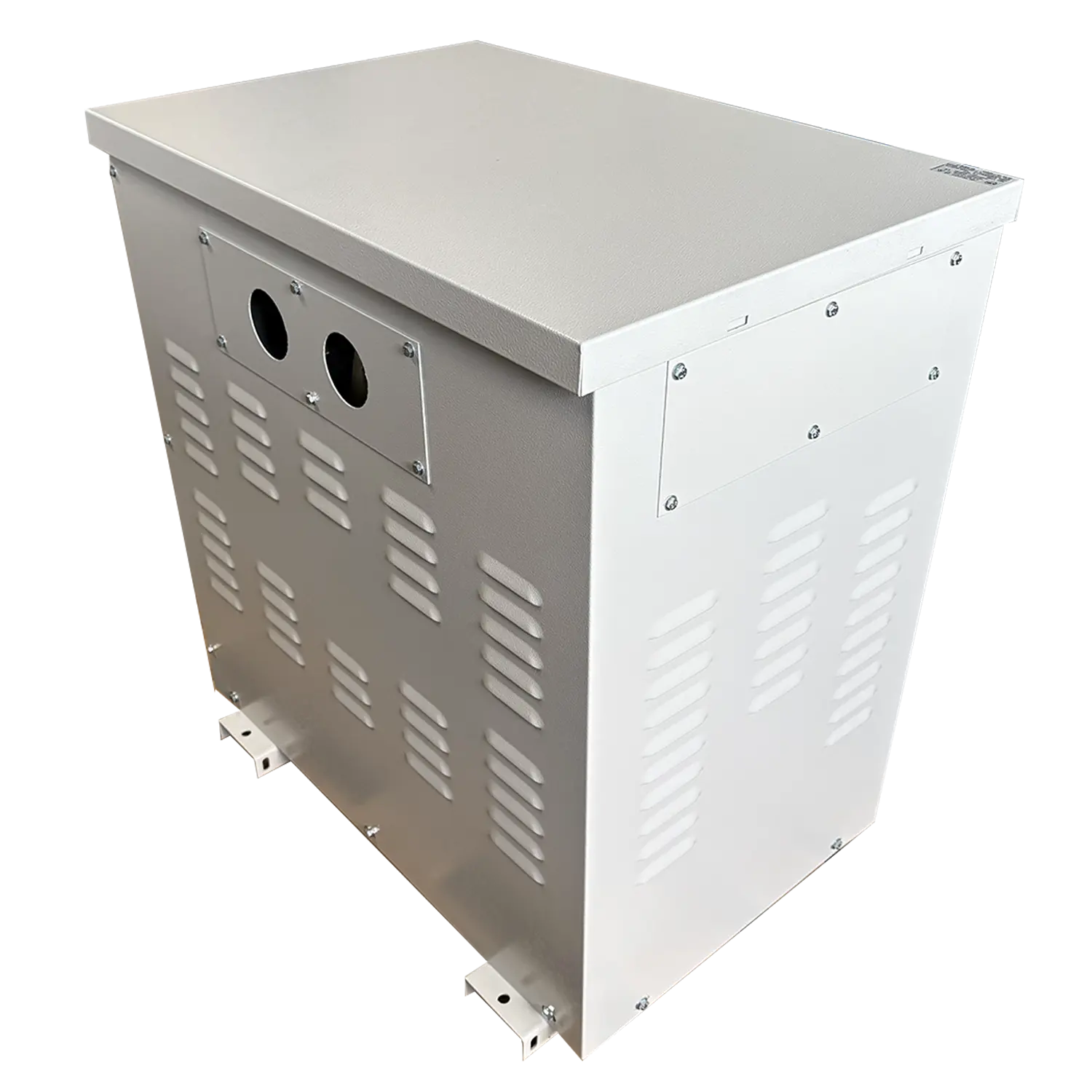

Les transformateurs d’isolement triphasés vous sont livrés en version standard IP21, avec le neutre non relié à la terre. Version standard avec sorties sur borniers. Possibilité d’adaptation sur demande sans surcoût. Des protections électriques sont disponibles, veillez à nous appeler pour plus amples renseignements.

Caractéristiques du transformateur d’isolement triphasé

Différentes applications d’un transformateur d’isolement triphasé :

Le transformateur triphasé d’isolement sert à isoler électriquement un ou plusieurs circuits pour des raisons de sécurité.

Leurs utilisations varient : on les retrouve dans l’isolation électrique du secteur médical (blocs opératoires…) ou les alimentations de machines industrielles. Ils sont parfois utilisés afin de changer de régime de neutre (cas d’utilisation de matériel informatique sensible par exemple).

Description du transformateur d’isolement triphasé 400V :

Ce transformateur triphasé BT de type sec refroidi naturellement est confectionné dans nos ateliers avec des matériaux de la plus haute qualité : depuis nos débuts en 1993, nous n’avons cessé d’améliorer nos compétences et la qualité de nos matériaux (cuivre, fer, matériel de montage…)

Tout transformateur triphasé quittant notre entrepôt est testé électriquement. Nous sommes tellement sûr de nos transfo que nous les garantissons tous durant les 5 ans après votre commande !

On peut considérer dans le principe de fonctionnement qu’un transfo triphasé d’isolement est équivalent à trois transformateurs monophasés.

La différence tient essentiellement aux modes de couplage des enroulements des transfo triphasés.

Les calculs de nos transformateurs d’isolement triphasés sont optimisés au mieux pour vous donner un rendement élevé, un très faible niveau de bruit, des pertes électriques minimisés et toujours une fiabilité exemplaire.

Quelques mots sur le transformateur d’isolement triphasé

Les performances du transformateur triphasé s’étendent sur une gamme large et variée : des appareils électriques pour les industries et bâtiments haut-voltage, installations électriques domestiques et industrielles, aux installations de chauffage et de climatisation, etc.

Le transformateur triphasé est le produit le plus utilisé pour la production d’énergie électrique, car dans la plupart des installations de production d’énergie électrique, les trois phases de l’alimentation sont nécessaires.

Avec le développement de la technologie et les avancées en matière d’efficacité énergétique dans les bâtiments, les systèmes électriques domestiques et industriels se développent, et les transformateurs d’isolement triphasés deviennent un produit de première nécessité. Le transformateur d’isolement triphasé est utilisé pour la production et/ou la distribution de l’énergie.

Tous nos transfo de puissance pour l’isolement sont garantis 5 ans !

Nos transformateurs d’isolement sont testés avant chaque expédition et sont conformes à toutes les normes internationales. La certification CE par exemple, est une démarche volontaire pour tous nos produits. Pour d’autres questions techniques rapprochez-vous de notre chat en ligne ou de la rubrique contact

Vous trouverez ci-dessous un tableau rassemblant les dimensions, poids, puissances et références du transformateur triphasé 400V 400V :

REF	Puissance	Dimensions L x l x H	Poids (kg)
TTP030 TTP063 TTP075 TTP1 TTP1.6 TTP2 TTP2.5 TTP3 TTP4 TTP5 TTP6.3 TTP8 TTP10 TTP12.5 TTP16 TTP20	300 vA 630 vA 750 vA 1 kvA 1.6 kvA 2 kvA 2.5 kvA 3 kvA 4 kvA 5 kvA 6.3 kvA 8 kvA 10 kvA 12.5 kvA 16 kvA 20 kvA	280 x 175 x 320 280 x 175 x 320 280 x 175 x 320 340 x 240 x 370 340 x 240 x 370 340 x 240 x 370 340 x 240 x 370 340 x 240 x 370 340 x 240 x 370 340 x 240 x 370 460 x 300 x 470 460 x 300 x 470 460 x 300 x 470 460 x 300 x 470 520 x 320 x 520 520 x 320 x 520	11 13 14 25 26 32 36 38 43 46 60 79 89 94 104 124

Tensions d’entrées : 400 V Tensions de sorties : 400 V +N
