Alimentations AC/DC 12 V et 24 V

Alimentation 12 V ou 24 V : redressée ou à découpage ?

Une alimentation AC/DC, qu’on appelle aussi convertisseur AC/DC ou transformateur AC/DC, transforme le 230 V alternatif du réseau en tension continue. Deux technologies se partagent notre gamme, et le bon choix dépend de ce que vous alimentez.

• L’alimentation redressée associe un transformateur monophasé, qui abaisse le 230 V, et un pont de diodes monté sur radiateur, qui redresse la tension. Le courant obtenu est continu mais non filtré. Ces blocs de 100 à 1 000 VA supportent bien les surcharges courtes et génèrent peu de perturbations haute fréquence. Usages : moteurs, électro-aimants, électrovannes, automatismes, charge de batteries à travers un régulateur.
• L’alimentation à découpage régulée maintient sa tension de sortie quelle que soit la charge (12 V, tolérance ±3 à 5 %). C’est la solution pour les rubans LED, les caméras et l’électronique sensible : modèle compact de 60 à 200 W, ou version étanche IP67 de 60 à 300 W.

Point clé des modèles redressés : leur tension dépend du courant consommé. À vide, une alimentation 230 V 12 V redressée affiche environ 17 à 18 V, et une alimentation 230 V 24 V environ 34 à 36 V ; la tension redescend à 12 V ou 24 V à la puissance nominale. Si votre appareil exige une tension strictement constante, prenez une alimentation à découpage. Notre article transformateur AC ou DC détaille la différence entre les deux courants.

Quelle puissance choisir ?

Partez de l’intensité : puissance de vos appareils en watts ÷ tension = courant en ampères. Ajoutez ensuite une marge :

• +20 % pour les charges courantes ;
• +30 % au minimum pour les moteurs et les charges inductives, en tenant compte du courant d’appel au démarrage ;
• pour une alimentation LED à découpage, une charge d’environ 80 % de la puissance nominale préserve sa durée de vie.

Exemple : un moteur 12 V de 300 W consomme 300 ÷ 12 = 25 A. Avec la marge, le modèle 400 VA (33 A) convient. En redressé, la gamme 12 V compte sept puissances, de 100 VA (8 A) à 1 000 VA (84 A) ; la gamme 24 V va de 100 VA (4 A) à 1 000 VA (42 A). Évitez en revanche de surdimensionner fortement une alimentation redressée : en charge partielle, sa tension reste au-dessus de la valeur nominale.

IP00, IP23, IP54 ou IP67 : où l’installer ?

• IP00 (redressées) : transformateur et pont de diodes sur radiateur, sans boîtier, sorties sur bornes à vis. Pour une armoire électrique ou un atelier protégé.
• IP23 (redressées) : protection contre les corps solides de plus de 12,5 mm et la pluie jusqu’à 60° de la verticale ; sorties sur bornes à vis. Pour un local technique.

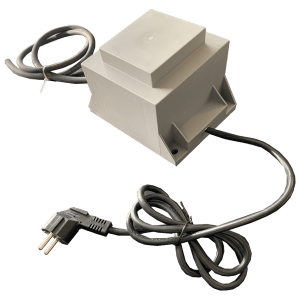

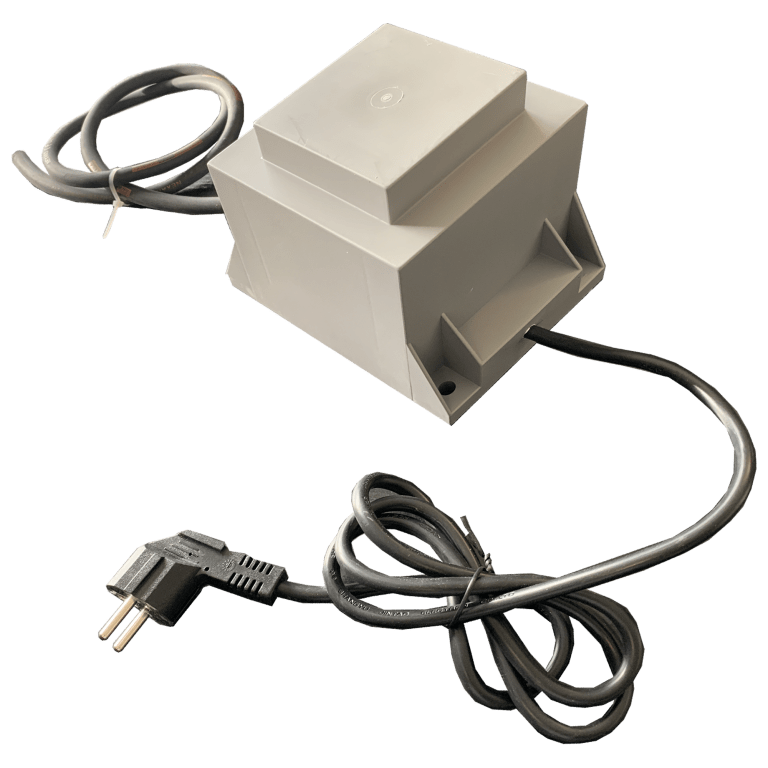

• IP54 (redressées) : coffret ou boîtier moulé en résine selon la puissance, protégé contre la poussière et les projections d’eau, sorties sur câble H07RNF. Pour un extérieur abrité ou un site industriel.
• IP67 (alimentation étanche 12 V) : étanche à la poussière et protégée contre l’immersion temporaire, boîtier aluminium à ailettes. Pour l’extérieur.

Le détail de chaque chiffre figure dans notre guide des indices de protection IP et IK.

Brancher une alimentation AC/DC en sécurité

Coupez le courant avant toute intervention et confiez le raccordement au réseau 230 V à une personne qualifiée, en suivant le schéma de la fiche produit. À la sortie, respectez la polarité + / − de l’appareil alimenté. Dimensionnez les conducteurs selon l’intensité et la longueur : en 12 V, les courants sont élevés (84 A pour 1 000 VA) et une section trop faible fait chuter la tension. Notre article quelle section de câble utiliser en sortie de transformateur vous aide à choisir, et nous vendons le câble H07RNF souple au mètre, de 2 x 1 à 2 x 4 mm².

12 V, 24 V, 48 V et puissances supérieures

Le 12 V et le 24 V couvrent la majorité des usages : éclairage, automatismes de portail, camping-car et bateau, petite motorisation. Pour l’éclairage intérieur, voyez aussi nos alimentations LED ; pour abaisser une tension continue, nos convertisseurs DC/DC ; pour une caravane, notre article comment alimenter une caravane en 12 V. Une alimentation 230 V 48 V redressée existe aussi, de 100 à 1 000 VA.

Au-delà de 1 000 VA ou pour une tension particulière, demandez un devis : nous répondons sous 48 h. Professionnels, votre compte pro vous donne −5 % sur tout le site, avec des prix affichés hors taxes.

Par tension : transformateurs 220 V 12 V et transformateurs 220 V 24 V.
