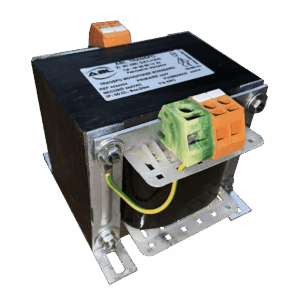

Transformateur monophasé 230 V / 400 V
Du 400 V monophasé à partir du 230 V · de 63 VA à 20 kVA · IP00, IP23 ou IP54 · fabriqué en France
5,0 · 1 avis63 VA0,16 A en 400 V
- —
- —
- Garantie 2 ans · bobiné et testé à Gailhan
Points clés
Ce transformateur monophasé 230V 400V élève le réseau 230 V — l'ancien 220 V — en 400 volts alternatifs monophasés, isolés du réseau : pour alimenter une machine ou un appareil prévu pour du 400 V entre deux fils, là où l'on ne dispose que du 230 V. Il ne crée pas de triphasé. Primaire et secondaire sont deux enroulements séparés. De 63 VA à 20 kVA, nu (IP00), sous capot ventilé (IP23) ou en boîtier étanche (IP54) : il est bobiné et testé dans notre atelier de Gailhan, dans le Gard.
Il donne 400 V entre deux fils, en monophasé. Un moteur ou une machine triphasée demande un convertisseur de phase, que ce transformateur ne remplace pas : décrivez-nous votre machine.
Du 400 V vers le 230 V monophasé : le transformateur 400 V / 230 V ; depuis un réseau triphasé chargé, le triphasé vers monophasé.
C'est normal : environ 424 V à vide sur le 63 VA, 412 V sur le 1 000 VA. La tension descend à 400 V à pleine charge.
Dans quels cas utiliser un transformateur 230V 400V monophasé ?
- Machines et appareils monophasés prévus pour du 400 V, sur un site qui n'a que du 230 V.
- Remplacement d'un transformateur 220 V / 380 V sur une installation existante.
- Bancs de test et appareils qui demandent du 400 V isolé du réseau.
Il fonctionne sur les réseaux 50 et 60 Hz et donne du 400 V monophasé : il ne produit pas de triphasé.
Caractéristiques du transformateur 230 V / 400 V monophasé
Valeurs pour la configuration choisie : 63 VA · IP00.
- Tension
- 230 V alternatif (ancien 220 V)
- Courant nominal
- —
- Bornes
- 1 (0 V) · 2 (230 V) · terre
- Protection conseillée
- —
- Tension en charge
- 400 V alternatif
- Tension à vide
- —
- Courant nominal
- —
- Bornes
- 3 (0 V) · 4 (400 V)
- Protection conseillée
- —
- Type
- Transformateur sec, deux enroulements séparés
- Circuit magnétique
- Tôles EI, induction 1,2 T
- Classe d'isolation
- H (180 °C)
- Échauffement
- 50 °C, ambiante 40 °C maximum
- Normes
- EN 61558-2-4 (transformateurs de séparation des circuits)
- Écran électrostatique
- De série, relié à la terre
- Protection thermique
- Sur demande
- Indice de protection
- —
- Encombrement L × P × H
- —
- Poids
- —
- Fixation
- —
- Altitude
- 3 000 m maximum
- Raccordement
- Bornes à vis jusqu'à 55 A (10 kVA sur ce modèle), cosses au-delà
De 10 à 20 kVA, pertes et rendement sont communiqués sur demande.
Puissances et prix
De 63 VA à 20 kVA. Au-delà, ou pour une autre tension, sur devis.
| Puissance | Courant 400 V | Fusible primaire | Protection 400 V | Pertes à vide / en charge | Rendement | Poids | Encombrement (mm) | Prix HT |
|---|---|---|---|---|---|---|---|---|
| 63 VA | 0,2 A | aM 2 A | aM 2 A | 2 / 3,6 W | 90,5 % | 1,5 kg | 75 × 68 × 73 | 47,42 € |
| 100 VA | 0,2 A | aM 2 A | aM 2 A | 3 / 5 W | 92,0 % | 2 kg | 84 × 82 × 78 | 57,42 € |
| 160 VA | 0,4 A | aM 2 A | aM 2 A | 4 / 8,5 W | 92,5 % | 2,5 kg | 96 × 89 × 87 | 63,25 € |
| 200 VA | 0,5 A | aM 2 A | aM 2 A | 5 / 8,8 W | 93,0 % | 2,6 kg | 118 × 97 × 97 | 66,58 € |
| 250 VA | 0,6 A | aM 2 A | aM 2 A | 5 / 11,9 W | 93,2 % | 3,9 kg | 108 × 95 × 100 | 78,25 € |
| 300 VA | 0,8 A | aM 2 A | aM 2 A | 6 / 14,6 W | 93,0 % | 4 kg | 108 × 103 × 94 | 80,75 € |
| 400 VA | 1,0 A | aM 2 A | aM 2 A | 8 / 15,1 W | 94,2 % | 6 kg | 126 × 122 × 108 | 102,42 € |
| 500 VA | 1,2 A | aM 4 A | aM 2 A | 9 / 15,2 W | 95,2 % | 6,8 kg | 126 × 110 × 115 | 112,42 € |
| 630 VA | 1,6 A | aM 4 A | aM 2 A | 12 / 22,4 W | 94,6 % | 9 kg | 150 × 124 × 126 | 132,42 € |
| 750 VA | 1,9 A | aM 4 A | aM 2 A | 15 / 24,3 W | 94,8 % | 10,3 kg | 150 × 120 × 135 | 144,92 € |
| 1 kVA | 2,5 A | aM 6 A | aM 4 A | 18 / 28,4 W | 95,4 % | 14 kg | 150 × 144 × 127 | 175,75 € |
| 1,6 kVA | 4,0 A | aM 8 A | aM 6 A | 19 / 46,4 W | 95,9 % | 16,4 kg | 180 × 140 × 160 | 219,92 € |
| 2 kVA | 5,0 A | aM 10 A | aM 6 A | 19 / 58,5 W | 96,1 % | 20 kg | 180 × 160 × 160 | 243,25 € |
| 2,5 kVA | 6,2 A | aM 12 A | aM 8 A | 24 / 66,8 W | 96,4 % | 24 kg | 180 × 180 × 150 | 250,75 € |
| 3 kVA | 7,5 A | aM 16 A | aM 8 A | 29 / 128,2 W | 94,8 % | 29 kg | 180 × 200 × 160 | 288,25 € |
| 4 kVA | 10,0 A | aM 20 A | aM 12 A | 42 / 103,3 W | 96,4 % | 33 kg | 240 × 190 × 220 | 425,75 € |
| 5 kVA | 12,5 A | aM 25 A | aM 16 A | 45 / 121,2 W | 96,7 % | 36 kg | 240 × 200 × 220 | 458,25 € |
| 6,3 kVA | 15,8 A | aM 32 A | aM 20 A | 56 / 130,1 W | 97,0 % | 40 kg | 240 × 210 × 220 | 483,25 € |
| 7,5 kVA | 18,8 A | aM 40 A | aM 20 A | 56 / 154,8 W | 97,2 % | 46 kg | 240 × 230 × 220 | 548,25 € |
| 10 kVA | 25,0 A | aM 50 A | aM 32 A | —* | —* | 75 kg | 390 × 150 × 470 | 1 012,42 € |
| 15 kVA | 37,5 A | aM 80 A | aM 40 A | —* | —* | 80 kg | 390 × 160 × 470 | 1 145,75 € |
| 20 kVA | 50,0 A | aM 100 A | aM 63 A | —* | —* | 95 kg | 390 × 170 × 470 | 1 279,92 € |
Fusibles aM calibrés sur le courant nominal ; à la place, un disjoncteur courbe D du même calibre. * De 10 à 20 kVA : poids et cotes du catalogue, pertes sur demande.
Raccordement et encombrement
Extraits de la fiche technique : schéma, bornier et cotes.
PDF · caractéristiques, puissances et références, protections
Protection du primaire
—
—
Protection du 400 V
—
Au plus près du transformateur, sur le départ 400 V.
Sécurité
- Raccordement hors tension, par une personne qualifiée.
- Terre raccordée avant la mise sous tension.
- IP00 : dans une armoire ou un coffret fermé.
Normes, garanties et options
Un transformateur standard, fabriqué à Gailhan, décliné en d'autres tensions.
Questions fréquentes
Sur le transformateur monophasé 230 V / 400 V.
Ce transformateur 230V 400V donne-t-il du triphasé ?
Non : il donne du 400 V monophasé, entre deux fils. Un transformateur ne sait pas créer les trois phases : pour une machine triphasée, il faut un convertisseur de phase. Décrivez-nous votre besoin.
220V 380V ou 230V 400V : quelle différence ?
Aucune : 220 V et 380 V sont les anciennes appellations du 230 V et du 400 V. Un transformateur 220V 380V et un transformateur 230V 400V sont le même appareil.
Quelle puissance choisir ?
Additionnez la puissance des appareils alimentés en 400 V, multipliez par 1,25 et prenez la puissance immédiatement supérieure : 2 000 W demandent 2 500 VA ; 4 000 W demandent 5 000 VA. Pour un moteur, prenez plus large.
Pourquoi je mesure plus de 400 V ?
À vide, la tension est un peu plus haute : environ 424 V sur le 63 VA et 412 V sur le 1 000 VA. Elle descend à 400 V quand le transformateur débite son courant nominal.
Comment brancher un transformateur 230V 400V ?
Le 230 V arrive sur les bornes 1 (0 V) et 2 (230 V), la terre sur la borne de terre du primaire ; votre appareil 400 V part des bornes 3 (0 V) et 4 (400 V). Le schéma de raccordement est sur la fiche technique.
Quelle protection installer ?
Au primaire, un fusible aM ou un disjoncteur courbe D calibrés sur le courant primaire : 2 A pour le 63 VA, 6 A pour le 1 000 VA. Au secondaire, une protection sur le courant 400 V : fusible aM 2 A pour le 63 VA, 4 A pour le 1 000 VA. À la mise sous tension, le transformateur appelle environ douze fois son courant nominal ; le calibre de chaque puissance est dans le tableau.
Et pour passer de 400 V à 230 V ?
C'est le transformateur monophasé 400 V / 230 V, branché entre deux phases. Pour une forte puissance sur un réseau triphasé, le triphasé vers monophasé répartit la charge.
IP00, IP23 ou IP54 : que choisir ?
IP00 : transformateur nu, à installer dans une armoire ou un coffret. IP23 : capot ventilé, pour un local sec. IP54 : boîtier moulé jusqu'à 630 VA, coffret étanche au-delà, protégé contre les poussières et les projections d'eau. Tout sur les indices de protection.
Avis clients
Avis déposés par des clients ayant acheté ce transformateur.
Transformateur parfaitement fonctionnel. En charge sans souci depuis maintenant 6 mois à 80% de sa puissance nominale. Excellent produit professionnel. Délais, caractéristiques techniques, prix et livraison sans commune mesure avec la concurrence. A recommander ps : Le plus, fabrication française renouant avec les années "glorieuses" de l'industrie électronique française de jadis ... :-)
